Artikeldetails
| Art.-Nr. | 78380 |
|---|---|
| Artikelbezeichnung | TOPFLEX®-MOTOR-EMV 1/1 orange 4 G 6 mm² |
| AWG (ca.) | 10 |
| Außen-Ø mm (ca.) | 14,9 |
| Cu-Zahl per km | 293,0 |
| Gewicht kg/km (ca.) | 390,0 |
| Meter pro Verpackungseinheit | 500, 1000 |
| individuelle Zuschnitte möglich | ja |
| EAN / GTIN | 4060892152078 |
| Zolltarifnummer | 85444995 |

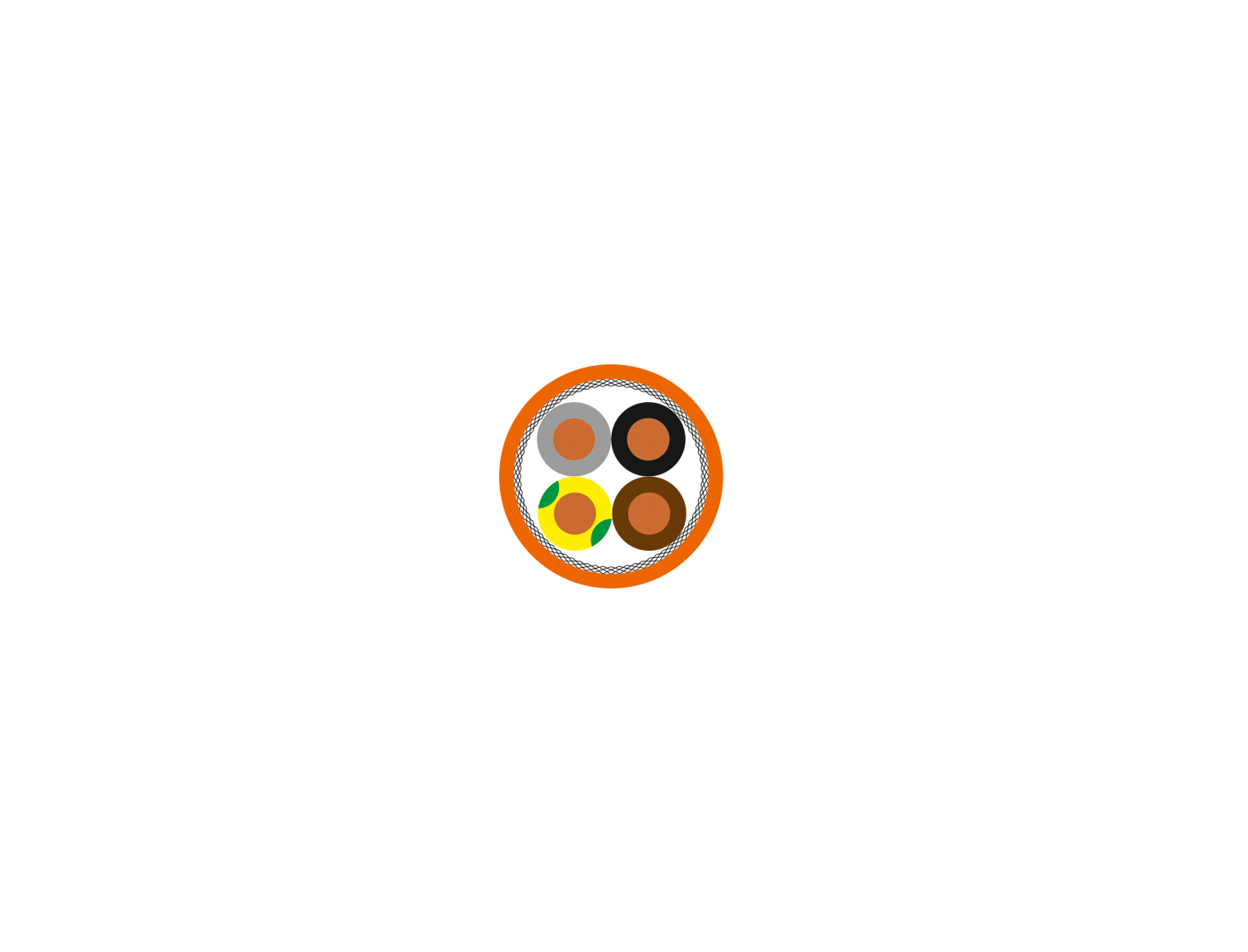

Aufbau
- Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl. 5 / IEC 60228 cl. 5
- Aderisolation: VPE
- Aderkennzeichnung: braun, schwarz, grau, grün-gelb
- G = mit Schutzleiter GN-GE
- Adern mit optimalen Schlaglängen verseilt
- 1. Abschirmung: kunststoffkaschierte Aluminiumfolie (St)
- 2. Abschirmung: Geflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85%
- Außenmantel: Spezial-Vollpolyurethan
- Mantelfarbe: orange (RAL 2003)
- Längenmarkierung: in Meter
Eigenschaften
- beständig gegen: Öl, UV-Strahlung, Ozon, Sauerstoff, Witterungseinflüsse, Hydrolyse, Mikroben, Kühlmittel, Hydraulikflüssigkeiten, Säuren, Laugen, Fette, Meer- und Gebrauchtwasser
- hoch abriebfest, kerbfest, reißfest, schnittfest, verschleißfest, adhäsionsarm
- zur Verwendung im Freien
- die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen
- optimale Abschirmung ermöglicht störfreien Betrieb von Frequenzumrichtern
- kleiner Kopplungswiderstand bewirkt gute elektromagnetische Verträglichkeit
Prüfungen
- flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2, CSA FT1
- ölbeständig nach DIN VDE 0473-811-404 / DIN EN 60811-404 / IEC 60811-404
- UV-beständig nach DIN EN ISO 4892-2
- witterungsbeständig nach DIN EN ISO 4892-2
- elektromagnetische Verträglichkeit nach DIN VDE 0875-11 / DIN EN 55011
Hinweise
- der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung
Verwendung
- Hoch abriebfeste, kerbzähe und gegen Kühlmittelemulsionen beständige Motoranschlussleitung; bei fester Verlegung oder gelegentlich freier Bewegung zur Verwendung in trockenen, feuchten und nassen Räumen sowie im Freien. Eingesetzt in der Automobil-, Nahrungsmittel- und Verpackungsindustrie, an Transportbändern, Werkzeugmaschinen, Handhabungsgeräten, Pumpen, Lüftungs- und Klimatechnikanlagen. EMV = Elektromagnetische Verträglichkeit; um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes.
Technische Daten
| Norm / Beschreibung | Motoranschlussleitung für Frequenzumrichter nach UL-Std. 758 (AWM) Style 20234, in Anlehnung an DIN VDE 0250 |
|---|---|
| Temperaturbereich | bewegt -30°C bis +80°C nicht bewegt -40°C bis +80°C |
| Zulässige Betriebstemperatur am Leiter | +90°C |
| Nennspannung | VDE AC U0/U 600/1000 V UL (AWM) AC 1000 V |
| max. zulässige Betriebsspannung | Wechselstrom (AC) Leiter/Erde 700 V Drehstrom (AC) Leiter/Leiter 1200 V Gleichstrom (DC) Leiter/Erde 900 V Gleichstrom (DC) Leiter/Leiter 1800 V |
| Prüfspannung Ader/Ader | 4000 V |
| Betriebskapazität | siehe Datenblatt |
| Kopplungswiderstand | siehe Datenblatt |
| Mindestbiegeradius | bewegt <12 mm: 10x Außen-ø 12-20 mm: 15x Außen-ø >20 mm: 20x Außen-ø nicht bewegt <12 mm: 5x Außen-ø 12-20 mm: 7,5x Außen-ø >20 mm: 10x Außen-ø |
