Artikeldetails
| Art.-Nr. | 707283 |
|---|---|

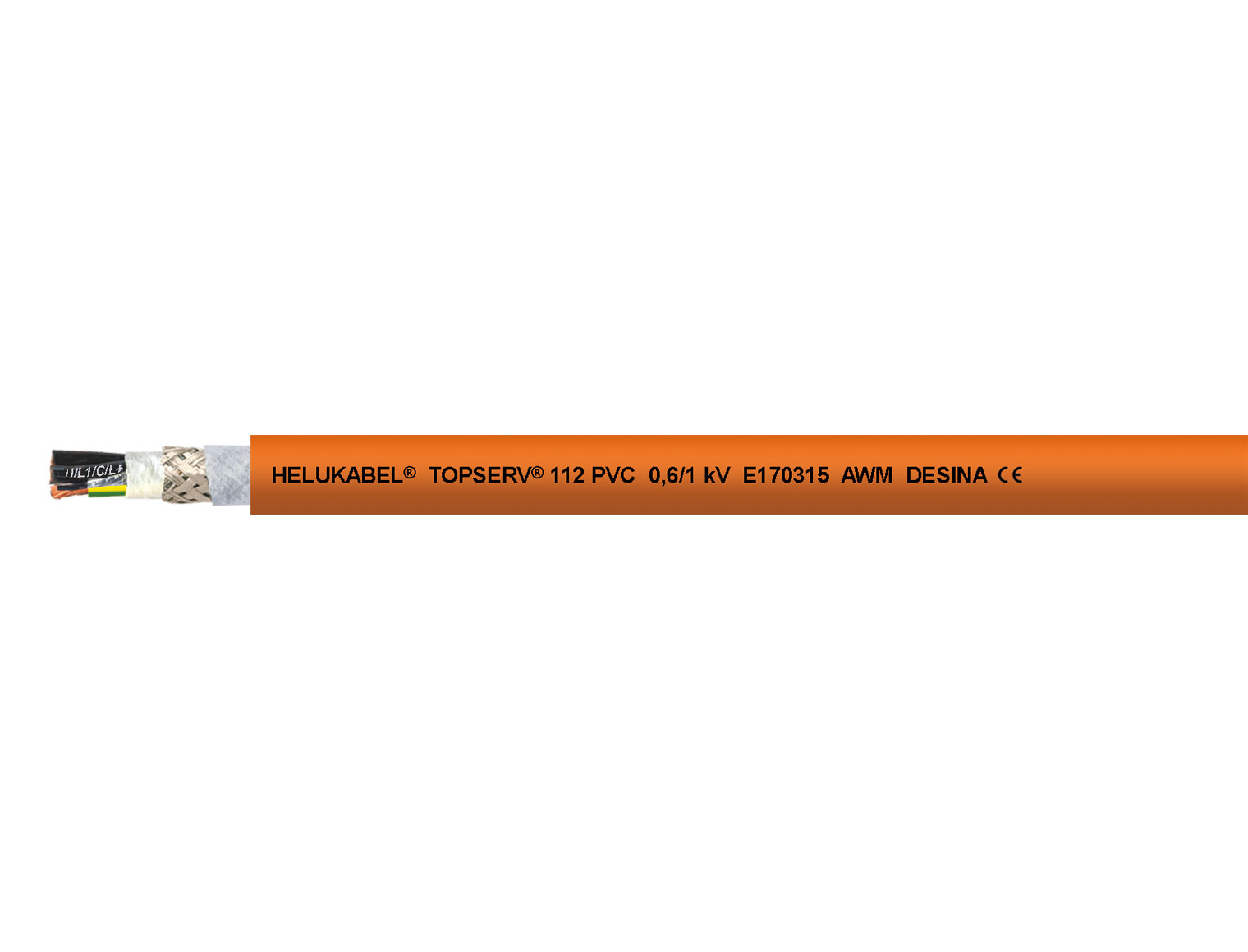

| Artikelbezeichnung | TOPSERV® 112 PVC (4G6+(2×1.5)C)C orange |
| AWG (ca.) | – |
| Außen-Ø mm (ca.) | 15,6 |
| Cu-Zahl per km | 348,0 |
| Gewicht kg/km (ca.) | 481,9 |
| Meter pro Verpackungseinheit | 500, 1000 |
| individuelle Zuschnitte möglich | ja |
| EAN / GTIN | 4060892149160 |
| Zolltarifnummer | 85444995 |
Aufbau
- Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl. 5 / IEC 60228 cl. 5
- Aderisolation: PP
- Aderkennzeichnung:
- Leistungsadern
- Ader 1: schwarz mit Aufdruck U/L1/C/L+
- Ader 2: schwarz mit Aufdruck V/L2
- Ader 3: schwarz mit Aufdruck W/L3/D/L-
- Steueradern (Siemens)
- Ader 1: schwarz mit Aufdruck BR1
- Ader 2: weiß mit Aufdruck BR2
- Steueradern (Lenze)
- Ader 1: braun mit Aufdruck BR1
- Ader 2: weiß mit Aufdruck BR2
- Steueradern (Divers)
- Ader 1: schwarz mit Aufdruck BR1
- Ader 2: weiß mit Aufdruck BR2
- G = mit Schutzleiter GN-GE,
- x = ohne Schutzleiter
- Aderschirmung: Steueradern paarweise, mit verzinnten Cu-Drähten Bedeckung ca. 85%
- Leistungsadern mit den Steuerpaaren in Lagen mit optimalen Schlaglängen und stabilisierenden Füllern verseilt
- Gleitbewegung unterstützende Vliesbewicklung
- Abschirmung: Geflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85%
- Außenmantel: PVC
- Mantelfarbe: siehe Datenblatt
- Längenmarkierung: in Meter
Eigenschaften
- ölbeständig nach HD 22.10 Anhang A / DIN EN 60811-404
- flammwidrig nach IEC 60332-1-2
- schleppkettenfähig bei gelegentlicher Bewegung
- silikonfrei
- kapazitätsarm
- RoHS-konform
- Diese Leitungen sind nach hohen Qualitätsrichtlinien hergestellt und entsprechen dem DESINA®-Standard.
- Die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen
Prüfungen
- flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2, CSA FT1, UL VW-1
- Zertifizierungen und Zulassungen:
- ECOLAB®
Hinweise
- Klammern () bedeuten Schirm
- SIEMENS® ist ein eingetragenes Markenzeichen der SIEMENS AG. LENZE® ist ein eingetragenes Markenzeichen der LENZE GmbH. Die Referenzierungen in der Tabelle dienen nur der Orientierung.
- DESINA® ist ein eingetragenes Warenzeichen und steht für dezentralisierte und standardisierte Installationstechnik für Werkzeugmaschinen und Produktionssysteme.
- zum Einsatz in Energieführungssystemen:
- 1 ) die Montageanweisung ist zu beachten
- 2) bei besonderen Anwendungen empfehlen wir, uns zu kontaktieren sowie unseren Erhebungsbogen für Energieführungssysteme
- zu nutzen
Verwendung
- Bei der HELUKABEL TOPSERV® 112 PVC sind die Leistungsadern ideal mit den Steueradern für die Bremsfunktion und den Thermoschutz kombiniert. Die Fertigung erfolgt in Anlehnung an die Spezifikationen namhafter Servoantriebs- und Steuerungshersteller. Der Einsatz erfolgt z.B. im Maschinen-, Anlagen- und Roboterbau, in der Automatisierungs-, Antriebs-, Steuerungs- und Fertigungstechnik. Interessant für den exportorientierten Maschinen- und Anlagenbau. EMV = Elektromagnetische Verträglichkeit; um die EMV Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes.
