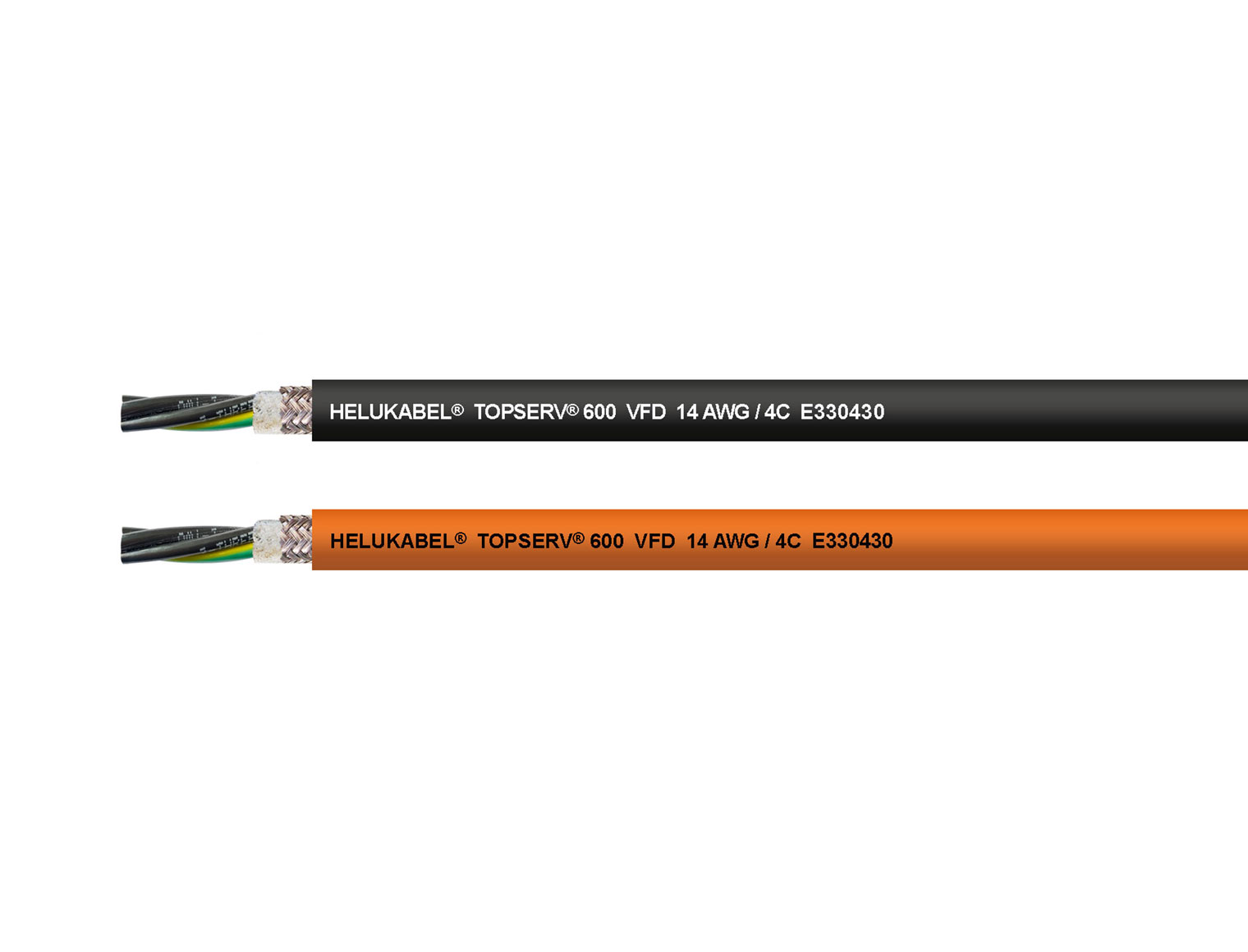

TOPSERV® 600 VFD orange 4 G 4 AWG

Abbildung zur Orientierung. Maßgeblich sind die gewählte Ausführung und die technischen Angaben.

Preis und Verfügbarkeit auf Anfrage

Nennen Sie die gewünschte Ausführung und Menge. Wir bestätigen Preis und Liefermöglichkeit im Angebot.

Oil Res I/II offene Verlegung: TC-ER, PLTC-ER, ITC-ER, NFPA 79 EMV-Vorzugstype

Angebot anfordern

Unverbindlich anfragen – kein Kundenkonto erforderlich.

TOPSERV® 600 VFD orange 4 G 4 AWGSKU: 62623

Auf einen Blick

Art.-Nr.	62623
Artikelbezeichnung	TOPSERV® 600 VFD orange 4 G 4 AWG
Mantelfarbe	orange (RAL 2003)
ca. Nennquerschnitt mm²	21,20
Außen-Ø mm (ca.)	28
Cu-Zahl per km	922,0
Gewicht kg/km (ca.)	1429,0
Meter pro Verpackungseinheit	500, 1000
individuelle Zuschnitte möglich	ja
EAN / GTIN	4060892147166
Zolltarifnummer	85444995

Aufbau

Cu-Litze verzinnt, feindrähtig nach ASTM B174 Class M (18-10 AWG) / ASTM B174 Class K (8-2 AWG), AWG-Maße
Aderisolation: VPE
Aderkennzeichnung: schwarze Adern mit fortlaufenden, weißen Ziffern
G = mit Schutzleiter GN-GE, in der Außenlage
Adern mit optimal abgestimmten Schlaglängen in Lagen verseilt
Vliesbewicklung
Abschirmung: Geflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85%
Vliesbewicklung
Außenmantel: Spezial-TPE
Mantelfarbe: siehe Datenblatt
Längenmarkierung: in feet

Eigenschaften

beständig gegen: Öl, UV-Strahlung (SUN RES)
zur Verwendung im Freien
erdverlegbar (DIR BUR)
schleppkettenfähig
die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen

Prüfungen

ölbeständig nach UL Std 1277 Tab. 12.2, Oil Res I / Oil Res II
Cold Bend Test nach UL Std. 1277 No. 17
Impact Test (-ER) nach UL Std. 1277 No. 23
Crushing Test (-ER) nach UL Std. 1277 No. 24
erdverlegbar (DIR BUR) nach UL Std. 1277 No. 5 (wet-locations insulation), No. 19 (crushing test)
Vertical-Tray Flame Test (FT4) nach UL Std. 1277 No. 15 / UL Std. 1685
Zertifizierungen und Zulassungen:
EAC
ECOLAB®
für explosionsgefährdete Umgebungen – Class 1 Div. 2 nach NEC Art 501

Hinweise

der Leiteraufbau basiert auf AWG-Maßen, Angaben zum Nennquerschnitt sind angenähert und dienen nur der Orientierung
zum Einsatz in Energieführungssystemen:
1) die Montageanweisung ist zu beachten
2) bei besonderen Anwendungen empfehlen wir, uns zu kontaktieren sowie unseren Erhebungsbogen für Energieführungssysteme zu nutzen

Verwendung

Hochflexible, extrem ölbeständige Motoranschlussleitung für moderne Servomotoren; der verzinnte Kupfergeflechtschirm (ca. 85% Bedeckung) bietet wirksamen Schutz gegen elektrische Störungen und daraus resultierende Ausfälle. Für die offene, ungeschützte Verlegung in Kabelrinnen und von Kabelrinnen zur Maschine. Der spezielle TPE-Mantel ist extrem öl-, kühlmittel- und lösungsmittelbeständig und damit die perfekte Lösung für industrielle Anwendungen mit offener Verlegung, Verlegung in Rohren oder in der Erde.

Norm / Beschreibung	Motor- und Servoleitung nach UL-Std. 1277 (TC-ER), UL-Std. 2277 (WTTC), CSA-Std. C22.2 No. 210 - AWM I/II A/B, CSA-Std. C22.2 No. 230 & 239 - c(UL) CIC-TC, UL-Std. 2250 (ITC-ER), UL-Std. 13 (PLTC-ER), 18 AWG - 12 AWG: UL-Std. 2250 (ITC-ER), UL-Std. 13 (PLTC-ER), 14 AWG - 2 AWG: UL-Std. 44 (RHW-2)
Temperaturbereich	bewegt +5°C bis +50°C nicht bewegt -40°C bis +105°C UL (TC) bis +90°C
Nennspannung	UL (TC) AC 600 V UL (WTTC) AC 1000 V CIC-TC AC 600 V
Prüfspannung Ader/Ader	6000 V
Prüfspannung Ader/Schirm	6000 V
Mindestbiegeradius	bewegt 10x Außen-Ø nicht bewegt 5x Außen-Ø
