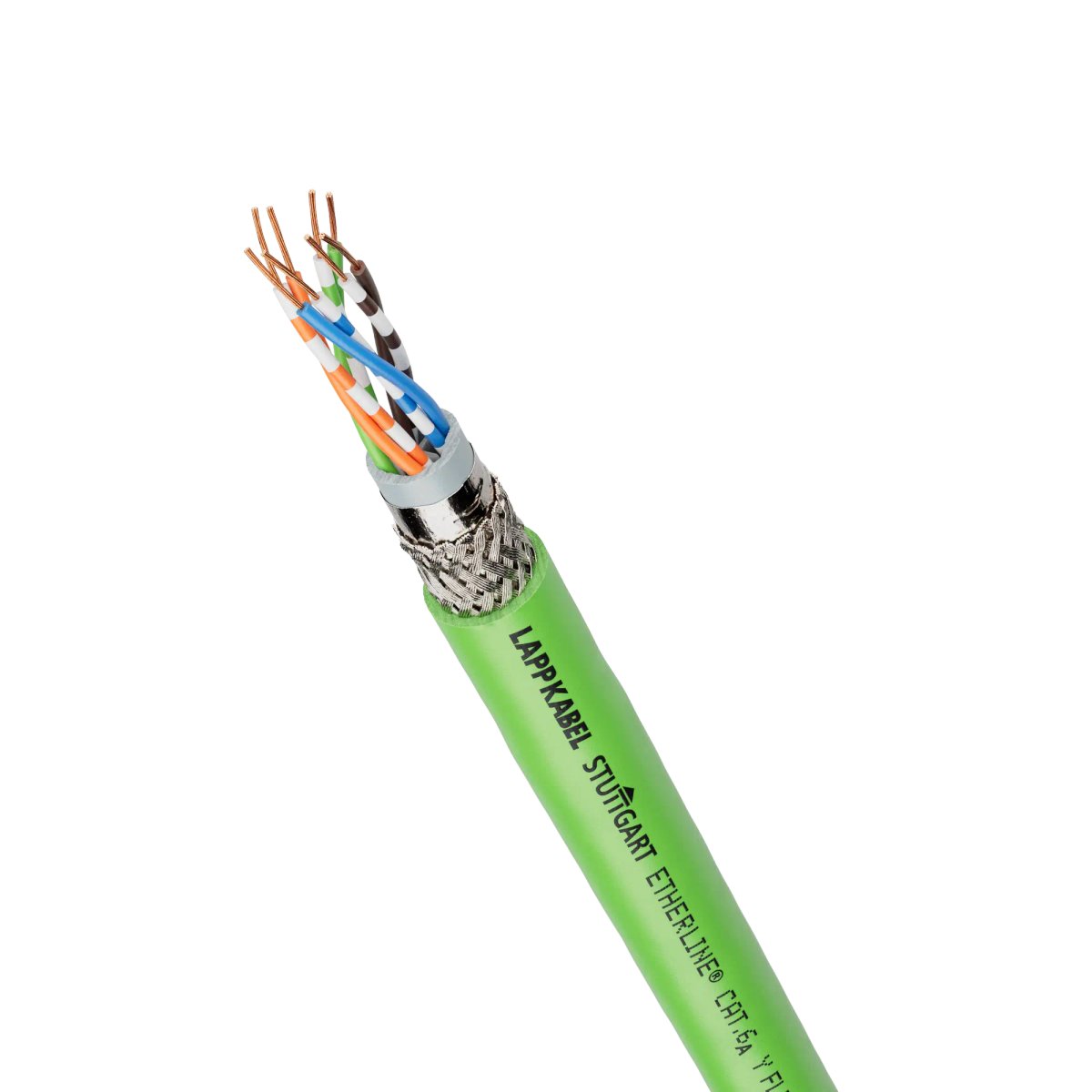

Ethernet-Leitung; flexibel; Ethernet, ETHERNET/IP, EtherCAT; Cat.6A; SF/UTP; Halogenfrei; grün
Vorteile
- Schneller Informationsaustausch durch Ethernet-Technologie.
- Cat.6A-Performance bis 10 Gbit/s.
- Zur Übertragung analoger und digitaler Signale im Frequenzbereich bis 500 MHz.
- Der „Fast Connect“-Aufbau samt Innenmantel und Trennkreuz verkürzt die Konfektionszeit der Leitung erheblich, da die aufwändige Entfernung der Paarschirmung entfällt. Zudem bietet er eine unverminderte Abschirmung der Aderpaare untereinander.
- Mit robustem PVC-Außenmantel oder halogenfreiem FRNC-Außenmantel verfügbar.
- Zusätzlicher Schutz vor elektromagnetischer Störung durch doppelte Gesamtschirmung aus aluminiumkaschierter Folie und Kupferabschirmgeflecht mit hohem Bedeckungsgrad (SF/UTP).
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Anwendungsbereiche
- Zur strukturierten Gebäudeverkabelung gemäß EN 50173 und ISO/IEC 11801.
- Speziell für Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist.
- Für alle LAN-Netzwerke und Ethernet-Anwendungen bis 10GBase-T geeignet.
- Auch für EtherCAT- und EtherNet/IP-Anwendungen geeignet.
- Geeignet für die Patchkabel-Konfektion bis 60 m Kabellänge.
- Zur festen Verlegung und gelegentlichen Bewegung.
- Weitgehend beständig gegenüber Säuren, Laugen und Ölen.
Technische Daten
Allgemeine Informationen
| Marke |
ETHERLINE® |
| Produkttyp |
Ethernet-Leitung |
| Gewicht |
73 kg/km |
| Kupferzahl |
29 kg/km |
| gültiges Feldbus oder Ethernet System |
Ethernet; ETHERNET/IP; EtherCAT |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Nennspannung |
30 V AC rms / DC nach (Herstellerangabe) |
| Maximale Betriebsspannung (nicht für Energieübertragung) |
125 V |
| Prüfspannung |
2 kV |
| Unterstützt Power over Ethernet |
IEEE 802.3af (PoE); IEEE 802.3at (PoE+); IEEE 802.3bt (4PPoE) |
| Schleifenwiderstand bei 20°C |
28,6 Ω/km |
| Nennwellenwiderstand |
100 Ω |
| Mögliche Übertragungsgeschwindigkeit |
10000 Mbit/s |
| Signalausbreitungsgeschwindigkeit (nom.) |
0,67 c |
Produktaufbau
| Leiter Anzahl/Größe |
4x2x26/7AWG |
| Leiternennquerschnitt (AWG) |
26 AWG |
| Führender Leiterquerschnitt |
AWG |
| Drahtzahl |
7 |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
7-drähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
8 |
| Anzahl Paare |
4 |
| Verseilart |
Twisted-pair |
| Zusätzliches Verseilelement |
Trennkreuz |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
alukaschierte Kunststofffolie; verzinntes Kupfergeflecht |
| Kurzform Schirmung |
SF/UTP |
| Optischer Bedeckungsgrad des Schirmgeflechts Gesamtschirm |
85 % |
| Mit Nagetierschutz |
Nein |
| Nenndurchmesser der Ader |
0,95 mm |
| Nennaussendurchmesser |
7,6 mm |
| Grundmaterial der Aderisolation |
Polyethylen |
| Grundmaterial der Aderisolation, Kurzform |
PE |
| Grundmaterial des Außenmantels |
Halogenfreie Mischung |
| Außenmantelfarbe |
grün |
| Außenmantelfarbe RAL Ton |
RAL 6018 |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
flexibel |
| Für Dauerbiegung |
Nein |
| Trommelbar |
Nein |
| Minimaler Biegeradius, festverlegt |
4 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
30,4 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
8 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
60,8 mm |
| Temperatur, fest verlegt |
-30 °C bis 80 °C max. Leitertemperatur; bis 80 °C max. Leitertemperatur nach UL AWM |
| Temperatur, fest verlegt max |
80 °C |
| Temperatur, fest verlegt min |
-30 °C |
| Temperatur, gelegentlich bewegt |
-5 °C bis 50 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
50 °C |
| Temperatur, gelegentlich bewegt min |
-5 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2; UL FT2 |
| UV-beständig |
Ja |
| UV-beständig nach |
UL sunlight resistant |
| Halogenfrei |
Ja |
| Halogenfreiheit nach |
IEC 60754-1; IEC 60754-2 |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Ethernet Kabel Kategorie |
Cat.6A |
| Fast Connect (FC) Kabel |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Ja |
| UL AWM Zertifizierung |
21281 nach UL 758 (e-file number: E63634) |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Ethernet cable; Flexible; Ethernet, ETHERNET/IP, EtherCAT; Cat.6A; SF/UTP; Halogen-free; green
Benefits
- Fast information exchange through Ethernet technology.
- Cat. 6A performance up to 10 Gbit/s.
- For transmission of analogue and digital signals in the frequency range up to 500 MHz.
- The „Fast Connect“ design, including inner sheath and cross separator, significantly reduces the cable assembly time, by eliminating the time-consuming removal of the pair shielding. It also provides undiminished shielding of the core pairs.
- Available with robust PVC or halogen-free FRNC outer sheath.
- Additional protection against electromagnetic interference thanks to double overall shielding made of aluminium-laminated foil and copper stranded shielding with a high degree of coverage (SF/UTP).
- UL certification according to technical data enables the product to be used on the North American market.
Applications
- For structured building cabling according to EN 50173 and ISO/IEC 11801.
- Especially for environments where electromagnetic compatibility (EMC) is required.
- Suitable for all LAN networks and Ethernet applications up to 10GBase-T.
- Also suitable for EtherCAT and EtherNet/IP applications.
- Suitable for patch cable assembly up to a cable length of 60 m.
- For fixed installation and occasional movement.
- Highly resistant to acids, alkalis and oils.
Technical specifications
General information
| Brand |
ETHERLINE® |
| Product type |
Ethernet cable |
| Weight |
73 kg/km |
| Copper index |
29 kg/km |
| valid fieldbus or Ethernet system |
Ethernet; ETHERNET/IP; EtherCAT |
| customs code |
85444993 |
Electrical parameters
| Nominal voltage |
30 V AC rms / DC according to (manufacturer specifications) |
| Maximum operating voltage (not for power transmission) |
125 V |
| Test voltage |
2 kV |
| Supports Power over Ethernet |
IEEE 802.3af (PoE); IEEE 802.3at (PoE+); IEEE 802.3bt (4PPoE) |
| Loop resistance at 20°C |
28.6 Ω/km |
| Nominal surge impedance |
100 Ω |
| Possible data transmission rates |
10000 Mbit/s |
| Signal propagation speed (nom.) |
0.67 c |
Product design
| Conductor number/size |
4x2x26/7AWG |
| Nominal conductor cross-section (AWG) |
26 AWG |
| Leading conductor cross-section |
AWG |
| Number of wires |
7 |
| Conductor material |
Bare copper |
| Conductor design |
7-wire |
| Including protective earth |
No |
| Number of cores |
8 |
| Number of pairs |
4 |
| Stranding type |
Twisted-pair |
| Additional stranding element |
Cross separator |
| Shielded |
Yes |
| Type of overall screening |
Aluminium-laminated plastic foil; Tin-plated copper braiding |
| Shielding, short form |
SF/UTP |
| Optical degree of coverage of the stranded screening, overall screen |
85 % |
| With rodent protection |
No |
| Nominal core diameter |
0.95 mm |
| Nominal outer diameter |
7.6 mm |
| Core insulation basic material |
Polyethylene |
| Core insulation basic material, short form |
PE |
| Basic material of outer sheath |
Halogen-free compound |
| Outer sheath colour |
green |
| Cable sheath RAL colour |
RAL 6018 |
| Core identification |
Colours |
Product features
| Application area |
Flexible |
| For permanent bending |
No |
| Windable |
No |
| Minimum bending radius, stationary |
4 x outer diameter |
| Minimum bending radius in mm, fixed installation |
30.4 mm |
| Minimum bending radius, occasionally flexing |
8 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
60.8 mm |
| Temperature, fixed installation |
-30 °C to 80 °C max. conductor temperature; to 80 °C max. conductor temperature according to UL AWM |
| Temperature, fixed installation max |
80 °C |
| Temperature, fixed installation min |
-30 °C |
| max. conductor temperature, occasionally moved |
-5 °C to 50 °C max. conductor temperature |
| Temperature, occasionally moved max |
50 °C |
| Temperature, occasionally moved min |
-5 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2; UL FT2 |
| UV-resistant |
Yes |
| UV-resistant according to |
UL sunlight resistant |
| Halogen-free |
Yes |
| Halogen-free according to |
IEC 60754-1; IEC 60754-2 |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Ethernet cable category |
Cat.6A |
| Fast Connect (FC) cable |
Yes |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
Yes |
| UL AWM certification |
21281 according to UL 758 (e-file number: E63634) |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
