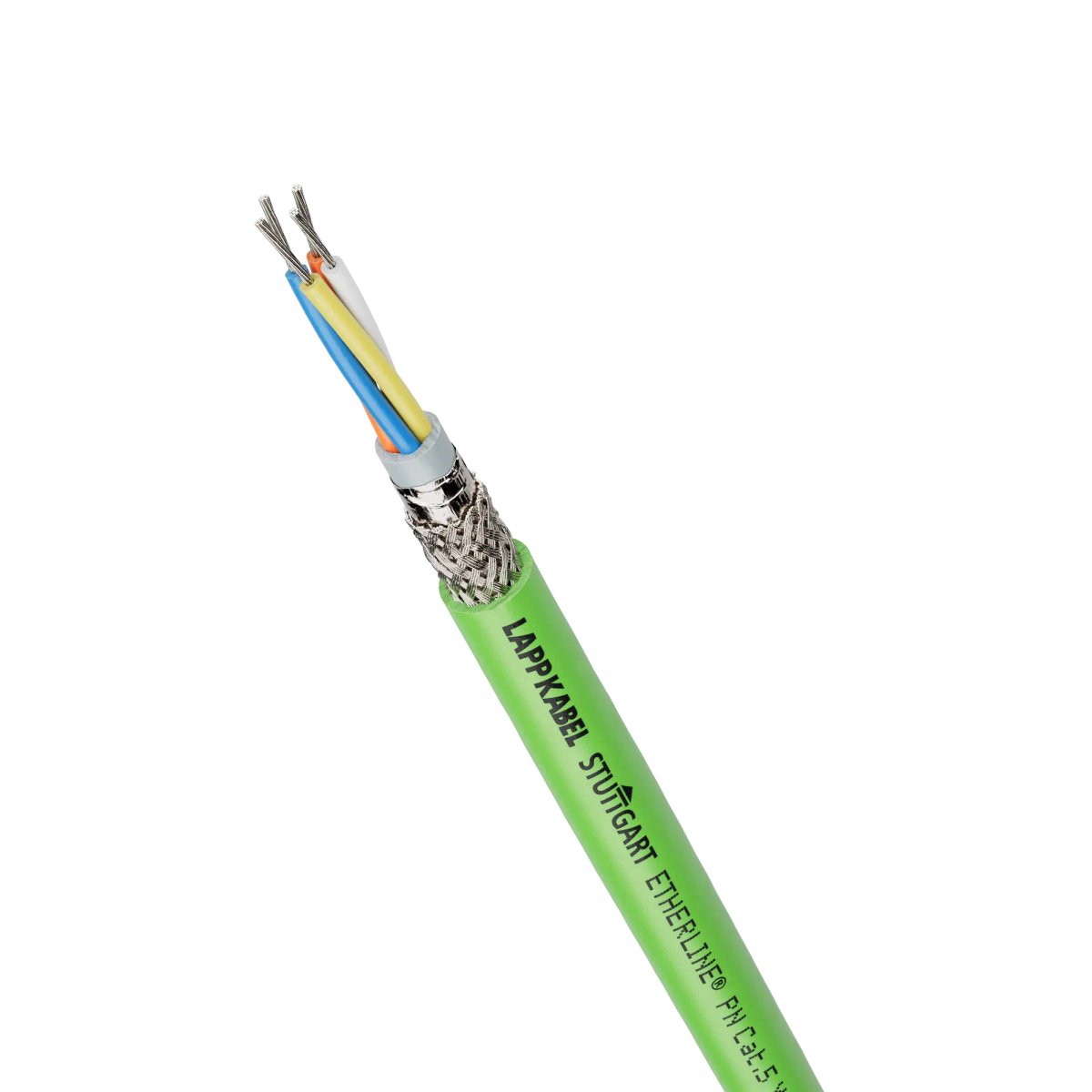

Ethernet-Leitung; flexibel, feste Verlegung; PROFINET, ETHERNET/IP, Ethernet; PROFINET® Anwendung: Typ B; Cat.5e; SF/UTP; PVC; grün
Vorteile
- Schneller Informationsaustausch durch Ethernet-Technologie.
- Cat.5- bzw. Cat.5e-Performance bis 100 Mbit/s.
- Zur Übertragung analoger und digitaler Signale im Frequenzbereich bis 100 MHz.
- Power-over-Ethernet-fähige Leitung zur gleichzeitigen Energie- und Datenversorgung von kleineren Netzwerkkomponenten mit geringem Energiebedarf (z.B. IP-Kameras, Wireless Access Points).
- Als robuste PVC-Variante verfügbar, mit geprüfter Beständigkeit gegenüber ECOLAB®-Desinfektions- und Reinigungsmitteln.
- Als schwer entflammbare, halogenfreie FRNC-Leitung verfügbar, zur Einhaltung besonderer Brandschutzanforderungen in öffentlichen Bereichen.
- Der „Fast Connect“-Aufbau samt Innenmantel und Trennkreuz verkürzt die Konfektionszeit der Leitung erheblich, da die aufwändige Entfernung der Paarschirmung entfällt. Zudem bietet er eine unverminderte Abschirmung der Aderpaare untereinander.
- Erhöhte Beständigkeit gegenüber elektromagnetischen Störungen dank Verseilung als Sternvierer sowie doppelter Schirmung aus aluminiumkaschierter Folie und Kupferabschirmgeflecht mit hohem Bedeckungsgrad (SF/UTP).
- UL-/CSA-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Anwendungsbereiche
- Für den flexiblen Einsatz im PROFINET-Netzwerk (Typ B).
- Auch für EtherCAT- und EtherNet/IP-Anwendungen geeignet.
- Für alle LAN-Netzwerke und Ethernet-Anwendungen bis 100Base-T geeignet.
- Zur festen Verlegung und gelegentlichen Bewegung.
- Als Power Limited Tray Cable (PLTC) nach UL gelistet, zur offenen Verlegung auf Kabelpritschen.
- Geeignet für den Einsatz in AC- und DC-Ladeinfrastrukturen der Elektromobilität.
- Einsetzbar in trockenen und feuchten Umgebungen.
- Für den Außenbereich geeignet.
Technische Daten
Allgemeine Informationen
| Marke |
ETHERLINE® |
| Produkttyp |
Ethernet-Leitung |
| Gewicht |
67 kg/km |
| Kupferzahl |
31.3 kg/km |
| gültiges Feldbus oder Ethernet System |
PROFINET; ETHERNET/IP; Ethernet |
| Industrie Segment |
Montageautomation; Automotive; Lebensmittelindustrie; Medizintechnik & Pharma; Intralogistik; Werkzeugmaschinen; Verpackungsindustrie; Prozessindustrie; Robotik |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Nennspannung |
48 V AC rms nach IEC |
| Bemessungsspannung Ader zu Ader |
600 V AC rms nach UL AWM; 50 V AC rms nach IEC |
| Maximale Betriebsspannung (nicht für Energieübertragung) |
125 V |
| Prüfspannung Ader/Ader |
2 kV |
| Prüfspannung Ader/Schirm |
2 kV |
| Unterstützt Power over Ethernet |
IEEE 802.3af (PoE); IEEE 802.3at (PoE+) |
| Trennungsklasse nach EN 50174-2 |
D |
| Schleifenwiderstand bei 20°C |
114,8 Ω/km |
| Nennwellenwiderstand |
100 Ω |
| Mögliche Übertragungsgeschwindigkeit |
100 Mbit/s |
| Signalausbreitungsgeschwindigkeit (nom.) |
0,67 c |
Produktaufbau
| Leiter Anzahl/Größe |
2x2x22/7AWG |
| Leiternennquerschnitt (AWG) |
22 AWG |
| Führender Leiterquerschnitt |
AWG |
| Drahtzahl |
7 |
| Leiteraufbau |
7-drähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
4 |
| Anzahl Paare |
2 |
| Verseilart |
Sternvierer |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
alukaschierte Kunststofffolie; verzinntes Kupfergeflecht |
| Kurzform Schirmung |
SF/UTP |
| Optischer Bedeckungsgrad des Schirmgeflechts Gesamtschirm |
85 % |
| Mit Nagetierschutz |
Nein |
| Nenndurchmesser der Ader |
1,5 mm |
| Max. Durchmesser der Ader |
1,6 mm |
| Nennaussendurchmesser |
6,5 mm |
| Max. Aussendurchmesser |
6,8 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyolefin |
| Grundmaterial der Aderisolation, Kurzform |
PO |
| Grundmaterial des Innenmantels |
Polyvinylchlorid |
| Grundmaterial des Innenmantels Kurzform |
PVC |
| Grundmaterial des Außenmantels |
Polyvinylchlorid |
| Grundmaterial des Außenmantels, Kurzform |
PVC |
| Außenmantelfarbe |
grün |
| Außenmantelfarbe RAL Ton |
RAL 6018 |
| Aderidentifizierung |
Farben |
| Ader Farbcode |
PROFINET Farbcode Sternvierer |
Produkteigenschaften
| Einsatzgebiet |
flexibel; feste Verlegung |
| PROFINET® Anwendung |
Typ B |
| Für Dauerbiegung |
Nein |
| Trommelbar |
Nein |
| Minimaler Biegeradius, festverlegt |
8 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
54,4 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
8 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
54,4 mm |
| Temperatur, fest verlegt |
-40 °C bis 80 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
80 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Temperatur, gelegentlich bewegt |
-20 °C bis 60 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
60 °C |
| Temperatur, gelegentlich bewegt min |
-20 °C |
| Montagetemperatur min. |
-20 °C |
| Montagetemperatur max. |
60 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2; UL FT2; UL FT4 |
| UV-beständig |
Ja |
| UV-beständig nach |
UL sunlight resistant |
| Halogenfrei |
Nein |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Ethernet Kabel Kategorie |
Cat.5e |
| Fast Connect (FC) Kabel |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Ja |
| UL AWM Zertifizierung |
21694 nach UL 758 |
| UL listed |
Ja |
| UL Zertifizierung |
UL CMG nach UL 444 (e-file number: E236660); UL PLTC nach UL 13 |
| cUR recognized |
Nein |
| cUL listed |
Ja |
| cUL Zertifizierung |
cUL CMG (75°C) nach CSA C22.2 No. 214 (e-file number: E236660) |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| TÜV zertifiziert |
Nein |
| DNV zertifiziert |
Nein |
| Ecolab zertifiziert |
Ja |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
- PROFINET® ist ein eingetragenes Warenzeichen der PNO (PROFIBUS Nutzerorganisation).
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Ethernet cable; Flexible, Fixed installation; PROFINET, ETHERNET/IP, Ethernet; PROFINET® application: Type B; Cat.5e; SF/UTP; PVC; green
Benefits
- Fast information exchange through Ethernet technology.
- Cat.5 or Cat.5e performance up to 100 Mbit/s.
- For transmission of analogue and digital signals in the frequency range up to 100 MHz.
- Power over Ethernet-capable cable for simultaneous power and data supply of smaller network components with low energy requirements (e.g. IP cameras, wireless access points).
- Available as robust PVC variant with proven resistance to ECOLAB® disinfectants and cleaning agents.
- Available as a flame retardant, halogen-free FRNC cable, to comply with special fire protection requirements in public areas.
- The „Fast Connect“ design, including inner sheath and cross separator, significantly reduces the cable assembly time, by eliminating the time-consuming removal of the pair shielding. It also provides undiminished shielding of the core pairs.
- High resistance to electromagnetic interference thanks to star quad stranding as well as double shielding made of aluminium-laminated foil and copper stranded shielding with a high degree of coverage (SF/UTP).
- UL/CSA certification according to technical data enables the product to be used in the North American market.
Applications
- For flexible use in the PROFINET network (type B).
- Also suitable for EtherCAT and EtherNet/IP applications.
- Suitable for all LAN networks and Ethernet applications up to 100Base-T.
- For fixed installation and occasional movement.
- Listed as a Power Limited Tray Cable (PLTC) according to UL, for open installation on cable trays.
- Suitable for use in AC and DC charging infrastructures for electromobility.
- Can be used in dry and damp environments.
- Suitable for outdoor use.
Technical specifications
General information
| Brand |
ETHERLINE® |
| Product type |
Ethernet cable |
| Weight |
67 kg/km |
| Copper index |
31.3 kg/km |
| valid fieldbus or Ethernet system |
PROFINET; ETHERNET/IP; Ethernet |
| Industry segment |
Assembly Machines; Automotive; Food & Beverage; Healthcare & Pharma; Intralogistics; Machine tools; Packaging; Processing Industries; Robotics |
| customs code |
85444993 |
Electrical parameters
| Nominal voltage |
48 V AC rms according to IEC |
| Rated voltage core to core |
600 V AC rms according to UL AWM; 50 V AC rms according to IEC |
| Maximum operating voltage (not for power transmission) |
125 V |
| Test voltage core/core |
2 kV |
| Test voltage core/screening |
2 kV |
| Supports Power over Ethernet |
IEEE 802.3af (PoE); IEEE 802.3at (PoE+) |
| Segregation class according to EN 50174-2 |
D |
| Loop resistance at 20°C |
114.8 Ω/km |
| Nominal surge impedance |
100 Ω |
| Possible data transmission rates |
100 Mbit/s |
| Signal propagation speed (nom.) |
0.67 c |
Product design
| Conductor number/size |
2x2x22/7AWG |
| Nominal conductor cross-section (AWG) |
22 AWG |
| Leading conductor cross-section |
AWG |
| Number of wires |
7 |
| Conductor design |
7-wire |
| Including protective earth |
No |
| Number of cores |
4 |
| Number of pairs |
2 |
| Stranding type |
Star quad |
| Shielded |
Yes |
| Type of overall screening |
Aluminium-laminated plastic foil; Tin-plated copper braiding |
| Shielding, short form |
SF/UTP |
| Optical degree of coverage of the stranded screening, overall screen |
85 % |
| With rodent protection |
No |
| Nominal core diameter |
1.5 mm |
| Max. core diameter |
1.6 mm |
| Nominal outer diameter |
6.5 mm |
| Max. outer diameter |
6.8 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyolefin |
| Core insulation basic material, short form |
PO |
| Basic material of inner sheath |
Polyvinylchloride |
| base material inner sheath shortname |
PVC |
| Basic material of outer sheath |
Polyvinylchloride |
| Basic material of outer sheath, short form |
PVC |
| Outer sheath colour |
green |
| Cable sheath RAL colour |
RAL 6018 |
| Core identification |
Colours |
| Conductor colour code |
PROFINET Color code star quad |
Product features
| Application area |
Flexible; Fixed installation |
| PROFINET® application |
Type B |
| For permanent bending |
No |
| Windable |
No |
| Minimum bending radius, stationary |
8 x outer diameter |
| Minimum bending radius in mm, fixed installation |
54.4 mm |
| Minimum bending radius, occasionally flexing |
8 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
54.4 mm |
| Temperature, fixed installation |
-40 °C to 80 °C max. conductor temperature |
| Temperature, fixed installation max |
80 °C |
| Temperature, fixed installation min |
-40 °C |
| max. conductor temperature, occasionally moved |
-20 °C to 60 °C max. conductor temperature |
| Temperature, occasionally moved max |
60 °C |
| Temperature, occasionally moved min |
-20 °C |
| Installation temperature min. |
-20 °C |
| Max. assembly temperature |
60 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2; UL FT2; UL FT4 |
| UV-resistant |
Yes |
| UV-resistant according to |
UL sunlight resistant |
| Halogen-free |
No |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Ethernet cable category |
Cat.5e |
| Fast Connect (FC) cable |
Yes |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Yes |
| UL AWM certification |
21694 according to UL 758 |
| UL listed |
Yes |
| UL certification |
UL CMG according to UL 444 (e-file number: E236660); UL PLTC according to UL 13 |
| cUR recognised |
No |
| cUL listed |
Yes |
| cUL certification |
cUL CMG (75°C) according to CSA C22.2 No. 214 (e-file number: E236660) |
| CSA certified |
No |
| VDE certified |
No |
| TÜV certified |
No |
| DNV-certified |
No |
| Ecolab certified |
Yes |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
- PROFINET® is a registered trademark of PNO (PROFIBUS user organisation).
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
You must purchase this product before you can write a review. Sign in with the account you used to place your order.
Reviews
There are no reviews yet.
