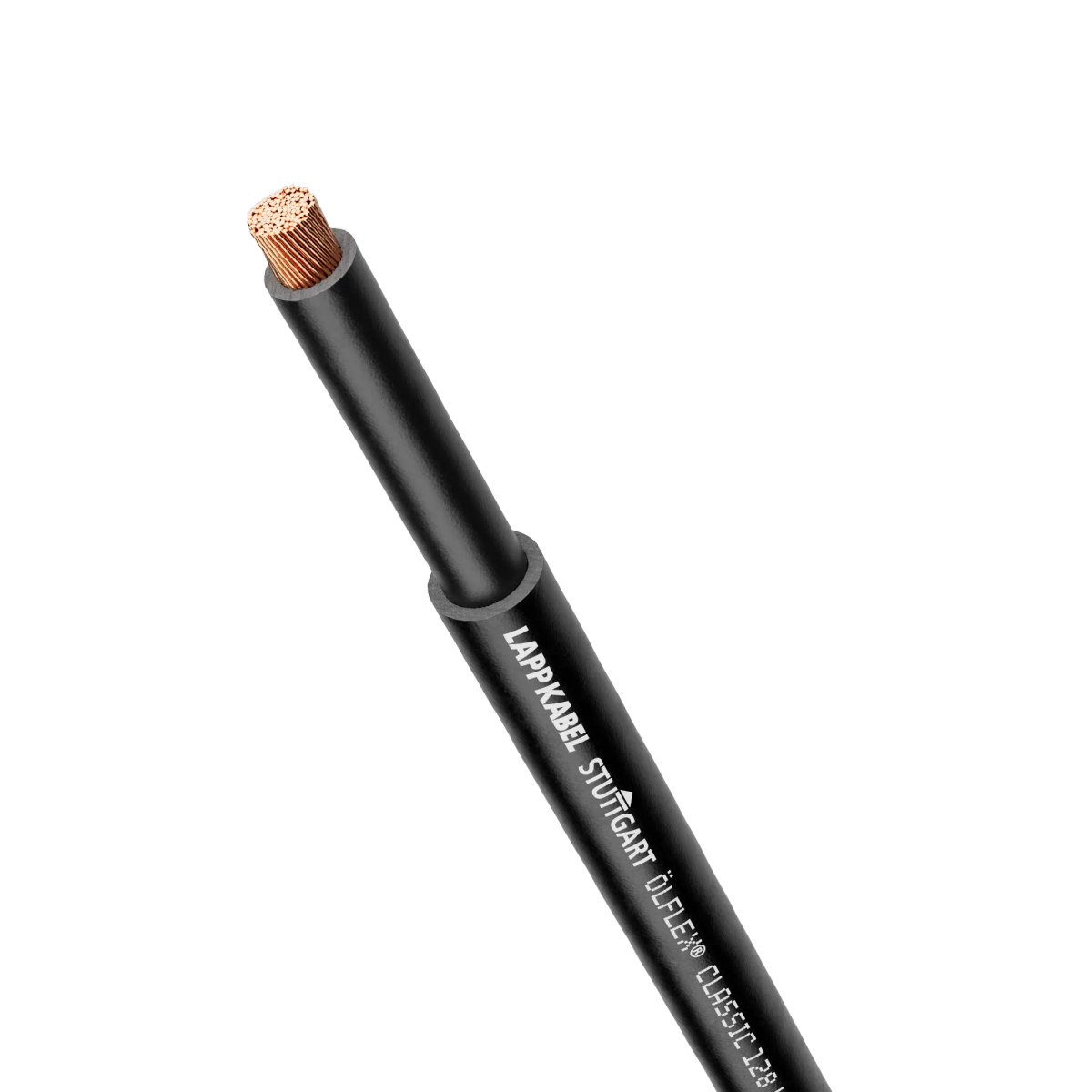

Starkstromkabel; 1X150; U0/U: 0,6/1 kV; HFFR; flexibel
Vorteile
- Einfache Handhabung und Installation aufgrund flexibler Ausführung.
- Halogenfreie und hoch flammwidrige Materialien reduzieren die Gefahr von Brandfortleitung, hoher Rauchdichte und toxischen Rauchgasen im Brandfall.
- Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website.
- Hohe elektrische Sicherheit durch 4000 V-Prüfspannung.
- Varianten „GN/YE“ mit grün-gelber Aderisolation zum Anschluss des Schutzleiters.
- Varianten „RD“ und „WH“ mit roter bzw. weißer Aderisolation gemäß DIN EN 60445 für Gleichstromsysteme.
Anwendungsbereiche
- Für die Gebäudeverkabelung zur Einhaltung besonderer Brandschutzanforderungen.
- Für Gleichstromanwendungen im Niederspannungsbereich.
- Für industrielle Anlagen, in denen Energie über ein Gleichstromnetz verteilt wird.
- Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen.
- Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung.
- Einsetzbar in trockenen und feuchten Räumen.
- Für mittlere mechanische Beanspruchung geeignet.
Technische Daten
Allgemeine Informationen
| Marke |
ÖLFLEX® |
| Produkttyp |
Starkstromkabel |
| Gewicht |
1633 kg/km |
| Kupferzahl |
1440 kg/km |
| Industrie Segment |
Erneuerbare Energien: Solar |
| Zolltarifnummer |
85444995 |
Elektrische Kennwerte
| Nennspannung |
U0/U: 0,6/1 kV AC rms nach IEC; U0/U: 0,75/1,5 kV DC nach IEC |
| Prüfspannung |
4 kV |
| Max. Leiterwiderstand bei 20 °C |
0,129 Ω/km |
Produktaufbau
| Leitungsabmessung |
1X150 |
| Leiternennquerschnitt (metrisch) |
150 mm² |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
IEC 60228 Klasse 5: feindrähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
1 |
| Geschirmt |
Nein |
| Nennaussendurchmesser |
24,2 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Halogenfreie Mischung |
| Grundmaterial der Aderisolation, Kurzform |
HFFR |
| Isolationsfarbe |
schwarz |
| Grundmaterial des Außenmantels |
Halogenfreie Mischung |
| Grundmaterial des Außenmantels, Kurzform |
HFFR |
| Außenmantelfarbe |
schwarz |
Produkteigenschaften
| Einsatzgebiet |
flexibel; feste Verlegung |
| Für Torsionsbelastung |
Ja |
| Minimaler Biegeradius, festverlegt |
4 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
96,8 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
15 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
363 mm |
| Torsion |
Bei +/- 150 °/m und min. 5 °C bis zu 5000 Torsionszyklen; Bei +/- 150 °/m und min. 20 °C bis zu 2000 Torsionszyklen |
| Temperatur, fest verlegt |
-40 °C bis 80 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
80 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Temperatur, gelegentlich bewegt |
-5 °C bis 70 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
70 °C |
| Temperatur, gelegentlich bewegt min |
-5 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2; IEC 60332-3-24 |
| Geringe Rauchgasdichte nach |
IEC 61034-2 |
| Geringe Toxizität der Brandgase nach |
EN 50306-1 (≤ 3) |
| Korrosivität der Brandgase nach |
IEC 60754-2 |
| UV-beständig |
Ja |
| UV-beständig nach |
EN ISO 4892-2, Methode A (Farbänderung zulässig); EN 50618; EN 50620; EN 50525-1 (Leitungen mit schwarzem Mantel sind für dauerhaften Einsatz im Freien geeignet) |
| Ozonbeständig |
Ja |
| Ozonbeständig nach |
EN 50396, Methode B |
| Halogenfrei |
Ja |
| Halogenfreiheit nach |
IEC 60754-1 |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm DIN / EN |
in Anlehnung an EN 50525-3-11 |
| DNV zertifiziert |
Nein |
| CPR Brandklasse |
Cca |
| CPR Rauchgasdichte |
s1a |
| CPR Tropfverhalten |
d2 |
| CPR Azidität |
a1 |
| Flammwidrigkeit nach UN/ECE-R118 getestet |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Power cables; 1X150; U0/U: 0,6/1 kV; HFFR; Flexible
Benefits
- Easy handling and installation due to the flexible variant.
- Halogen-free and highly flame retardant materials reduce the risk of flame propagation, high smoke density and toxic smoke in the event of a fire.
- Classified fire behaviour according to EU Directive 305/2011 (BauPVO/CPR) with article number selection on the LAPP website.
- High electrical safety thanks to 4000 V test voltage.
- „GN/YE“ variants with green-yellow core insulation for connecting the protective earth conductor.
- Variants „RD“ and „WH“ with red or white core insulation in accordance with DIN EN 60445 for direct current systems.
Applications
- For structured building cabling for compliance with special fire protection requirements.
- For direct current applications in the low voltage range.
- For industrial plants in which power is distributed via a direct current grid.
- For universal use for wiring machine-internal and cross-plant control circuits.
- For fixed installation and occasional movement without tensile strain.
- Can be used in dry and damp spaces.
- Suitable for medium mechanical stress.
Technical specifications
General information
| Brand |
ÖLFLEX® |
| Product type |
Power cables |
| Weight |
1633 kg/km |
| Copper index |
1440 kg/km |
| Industry segment |
Renewable Energy: Solar |
| customs code |
85444995 |
Electrical parameters
| Nominal voltage |
U0/U: 0,6/1 kV AC rms according to IEC; U0/U: 0,75/1,5 kV DC according to IEC |
| Test voltage |
4 kV |
| Max. conductor resistance at 20°C |
0.129 Ω/km |
Product design
| Cable dimensions |
1X150 |
| Nominal conductor cross-section (metric) |
150 mm² |
| Conductor material |
Bare copper |
| Conductor design |
IEC 60228 class 5: fine-wire |
| Including protective earth |
No |
| Number of cores |
1 |
| Shielded |
No |
| Nominal outer diameter |
24.2 mm |
| Cable shape |
Round |
| Core insulation basic material |
Halogen-free compound |
| Core insulation basic material, short form |
HFFR |
| Insulation colour |
black |
| Basic material of outer sheath |
Halogen-free compound |
| Basic material of outer sheath, short form |
HFFR |
| Outer sheath colour |
black |
Product features
| Application area |
Flexible; Fixed installation |
| For torsional load |
Yes |
| Minimum bending radius, stationary |
4 x outer diameter |
| Minimum bending radius in mm, fixed installation |
96.8 mm |
| Minimum bending radius, occasionally flexing |
15 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
363 mm |
| Torsion |
for +/- 150 °/m and min. 5 °C up to 5000 Torsion cycles; for +/- 150 °/m and min. 20 °C up to 2000 Torsion cycles |
| Temperature, fixed installation |
-40 °C to 80 °C max. conductor temperature |
| Temperature, fixed installation max |
80 °C |
| Temperature, fixed installation min |
-40 °C |
| max. conductor temperature, occasionally moved |
-5 °C to 70 °C max. conductor temperature |
| Temperature, occasionally moved max |
70 °C |
| Temperature, occasionally moved min |
-5 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2; IEC 60332-3-24 |
| Low smoke density according to |
IEC 61034-2 |
| Low toxicity of combustion gases according to |
EN 50306-1 (≤ 3) |
| Corrosiveness of combustion gases according to |
IEC 60754-2 |
| UV-resistant |
Yes |
| UV-resistant according to |
EN ISO 4892-2, method A (colour change permitted); EN 50618; EN 50620; EN 50525-1 (cables with a black sheath are suitable for permanent outdoor use) |
| Ozone-resistant |
Yes |
| Ozone-resistant according to |
EN 50396, method B |
| Halogen-free |
Yes |
| Halogen-free according to |
IEC 60754-1 |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| Product standard DIN / EN |
based on EN 50525-3-11 |
| DNV-certified |
No |
| CPR fire class |
Cca |
| CPR smoke density |
s1a |
| CPR drip behaviour |
d2 |
| CPR acidity |
a1 |
| Flame retardance tested according to UN/ECE-R118 |
No |
| Fire protection tested for railway vehicles |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
