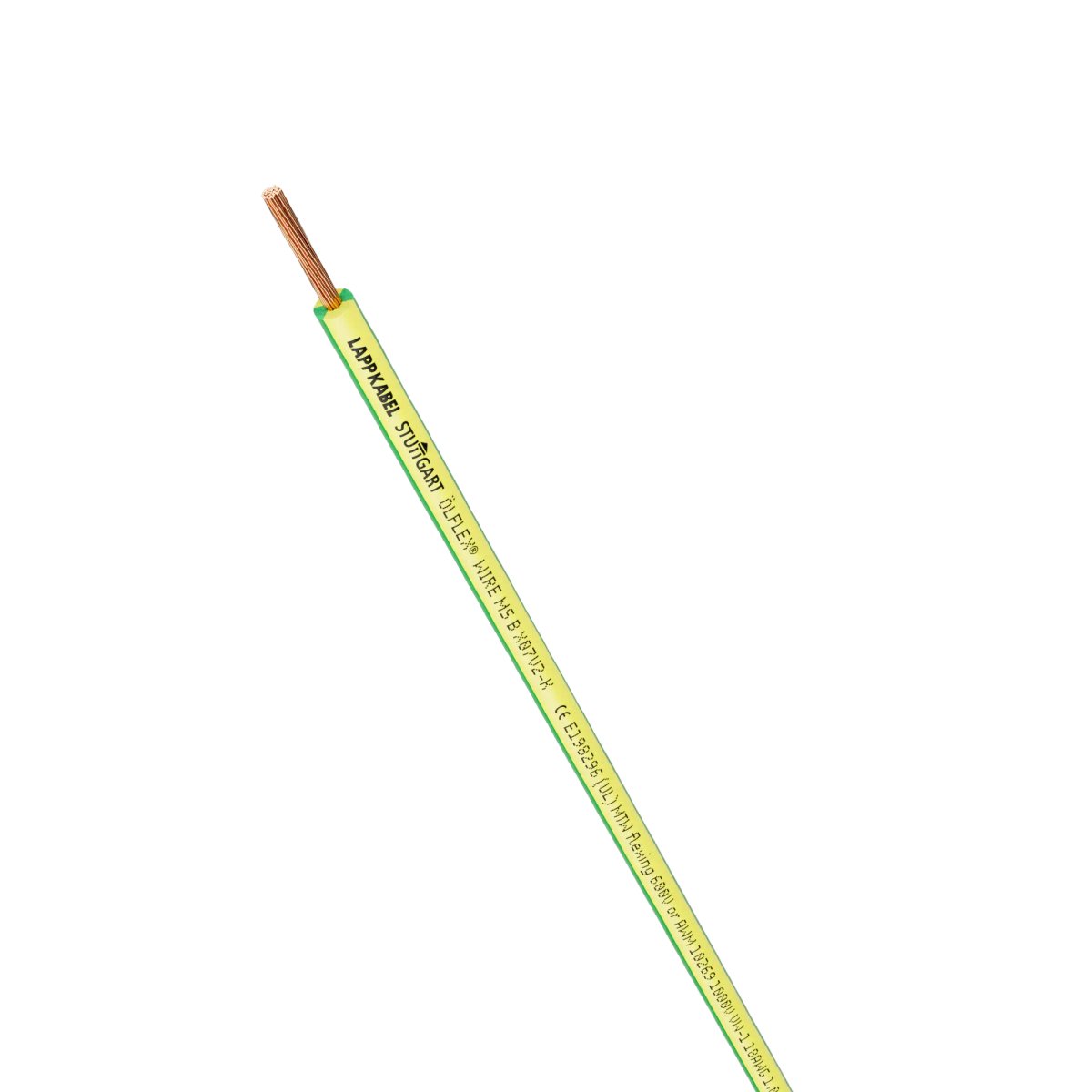

Einzelader; 1X25; grün-gelb; Ring; U0/U: 450/750 V; PVC; HAR-zertifiziert; UL listed; feste Verlegung
Vorteile
- Hergestellt nach harmonisierter europäischer Bauart H07V2-K, mit Prüfzeichen ◁HAR▷ für geprüfte Sicherheit und Qualität (artikelabhängig).
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
- Produkt mit Mehrfach-Zertifizierung ermöglicht universellen Einsatz, reduziert Teilevielfalt und sorgt so für Einsparungen in der Logistik.
- Speziell für das Ultraschallschweißen konzipiert: Verglichen mit verzinnten Kupferlitzen ergeben blanke Kupferlitzen stabile, reißfeste Schweißstellen und schonen zudem die Werkzeuge, da der schädliche Zinnabrieb ausbleibt.
- Optimal für die automatisierte Kabelkonfektionierung in großen Mengen geeignet.
- Verschiedene Aderisolationsfarben erhältlich.
- Als Ring, auf Spule oder im Einweg-Großkarton erhältlich. Verfügbarkeit von Großkartons ist farb- und querschnittsabhängig und generell nur bis 6 mm² Leiterquerschnitt gegeben.
- Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website.
- Betriebsspannung von 1000 V nach UL für Nordamerika zulässig.
Anwendungsbereiche
- Zur Verdrahtung von maschineninternen Stromkreisen.
- Für die schaltschrankinterne Verdrahtung geeignet.
- Zur Verdrahtung von Leuchten.
- Für die feste und geschützte Verlegung.
- Einsetzbar in trockenen und feuchten Räumen.
- Einsatz bei bis zu ‑40 °C möglich.
Produkthinweise
- Verfügbar ab dem 02.02.2026
Technische Daten
Allgemeine Informationen
| Marke |
ÖLFLEX® |
| Produkttyp |
Einzelader |
| Gewicht |
260 kg/km |
| Kupferzahl |
240 kg/km |
| Einzelader Verpackungstyp |
Ring |
| Länge pro VPE |
100 m |
| Zolltarifnummer |
85444995 |
Elektrische Kennwerte
| Nennspannung |
U0/U: 450/750 V AC rms nach IEC |
| Bemessungsspannung |
600 V AC rms nach CSA TEW; 1000 V AC rms nach UL AWM; 600 V AC rms nach UL MTW |
| Prüfspannung |
2.5 kV |
| Max. Leiterwiderstand bei 20 °C |
0,795 Ω/km |
Produktaufbau
| Harmonisierte Bauart |
H07V2-K |
| Leitungsabmessung |
1X25 |
| Leiternennquerschnitt (metrisch) |
25 mm² |
| Leiternennquerschnitt (AWG) |
4 AWG |
| Führender Leiterquerschnitt |
mm² |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
IEC 60228 Klasse 5: feindrähtig |
| Anzahl Adern |
1 |
| Nennaussendurchmesser |
9,8 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyvinylchlorid |
| Grundmaterial der Aderisolation, Kurzform |
PVC |
| Einzelader Farbe |
grün-gelb |
| Einzelader Identifizierung |
Streifen, zweifarbig |
Produkteigenschaften
| Einsatzgebiet |
feste Verlegung |
| Minimaler Biegeradius, festverlegt |
4 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
39,2 mm |
| Minimaler Biegeradius bei vorsichtigem Biegen |
2 x Außendurchmesser |
| Temperatur, fest verlegt |
bis 105 °C max. Leitertemperatur nach UL AWM; bis 90 °C max. Leitertemperatur nach UL MTW; -40 °C bis 90 °C max. Leitertemperatur nach IEC; bis 105 °C max. Leitertemperatur nach CSA TEW |
| Temperatur, fest verlegt max |
105 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2; UL VW-1; CSA FT1 |
| UV-beständig |
Nein |
| Witterungsbeständig |
Nein |
| Ozonbeständig |
Nein |
| Halogenfrei |
Nein |
| Ölbeständig |
Ja |
| Ölbeständigkeit nach |
UL 1581 Absatz 480 (60°C) |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Ja |
| UL AWM Zertifizierung |
10269 nach UL 758 (e-file number: E63634) |
| UL listed |
Ja |
| UL Zertifizierung |
UL MTW nach UL 1063 (e-file number: E198296) |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Ja |
| CSA Zertifizierung |
TEW nach CSA C22.2 No. 127 |
| VDE zertifiziert |
Nein |
| HAR-zertifiziert |
Ja |
| Produktnorm DIN / EN |
EN 50525-2-31 |
| CPR Brandklasse |
Eca |
| Flammwidrigkeit nach UN/ECE-R118 getestet |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Single core; 1X25; green/yellow; Ring; U0/U: 450/750 V; PVC; HAR certified; UL listed; Fixed installation
Benefits
- Made according to harmonised European type H07V2-K, with ◁HAR▷ testing mark for proven reliability and quality (article dependent).
- UL certification according to technical data enables the product to be used on the North American market.
- Product with multiple certifications enables universal use and reduces the variety of parts, thus guaranteeing logistics savings.
- Specially designed for ultrasonic welding: Compared to tinned copper strands, bare copper strands produce stable, tear-resistant welds and are also gentle on tools, as there is no harmful tin abrasion.
- Ideal for automated cable assembly in large volumes.
- Different core insulation colours available.
- Available as ring, on coils or in large disposable cardboard boxes. Large cardboard boxes are available depending on the colour and cross-section and generally only up to 6 mm² conductor cross-section.
- Classified fire behaviour according to EU Directive 305/2011 (BauPVO/CPR) with article number selection on the LAPP website.
- Operating voltage of 1000 V according to UL, permitted for North America.
Applications
- For wiring circuits inside machines.
- Suitable for wiring inside control cabinets.
- For wiring light fixtures.
- For fixed and protected installation.
- Can be used in dry and damp spaces.
- Use at temperatures down to -40°C possible.
Product notes
- Available from 02/02/2026
Technical specifications
General information
| Brand |
ÖLFLEX® |
| Product type |
Single core |
| Weight |
260 kg/km |
| Copper index |
240 kg/km |
| Single core packaging type |
Ring |
| Length per PU |
100 m |
| customs code |
85444995 |
Electrical parameters
| Nominal voltage |
U0/U: 450/750 V AC rms according to IEC |
| Rated voltage |
600 V AC rms according to CSA TEW; 1000 V AC rms according to UL AWM; 600 V AC rms according to UL MTW |
| Test voltage |
2.5 kV |
| Max. conductor resistance at 20°C |
0.795 Ω/km |
Product design
| Harmonised design |
H07V2-K |
| Cable dimensions |
1X25 |
| Nominal conductor cross-section (metric) |
25 mm² |
| Nominal conductor cross-section (AWG) |
4 AWG |
| Leading conductor cross-section |
mm² |
| Conductor material |
Bare copper |
| Conductor design |
IEC 60228 class 5: fine-wire |
| Number of cores |
1 |
| Nominal outer diameter |
9.8 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyvinylchloride |
| Core insulation basic material, short form |
PVC |
| Single core colour |
green/yellow |
| Single core identification |
Strips, two-coloured |
Product features
| Application area |
Fixed installation |
| Minimum bending radius, stationary |
4 x outer diameter |
| Minimum bending radius in mm, fixed installation |
39.2 mm |
| Minimum bending radius with careful bending |
2 x outer diameter |
| Temperature, fixed installation |
to 105 °C max. conductor temperature according to UL AWM; to 90 °C max. conductor temperature according to UL MTW; -40 °C to 90 °C max. conductor temperature according to IEC; to 105 °C max. conductor temperature according to CSA TEW |
| Temperature, fixed installation max |
105 °C |
| Temperature, fixed installation min |
-40 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2; UL VW-1; CSA FT1 |
| UV-resistant |
No |
| Weather-resistant |
No |
| Ozone-resistant |
No |
| Halogen-free |
No |
| Oil-resistant |
Yes |
| Oil resistance according to |
UL 1581 paragraph 480 (60°C) |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
Yes |
| UL AWM certification |
10269 according to UL 758 (e-file number: E63634) |
| UL listed |
Yes |
| UL certification |
UL MTW according to UL 1063 (e-file number: E198296) |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
Yes |
| CSA certification |
TEW according to CSA C22.2 No. 127 |
| VDE certified |
No |
| HAR certified |
Yes |
| Product standard DIN / EN |
EN 50525-2-31 |
| CPR fire class |
Eca |
| Flame retardance tested according to UN/ECE-R118 |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
