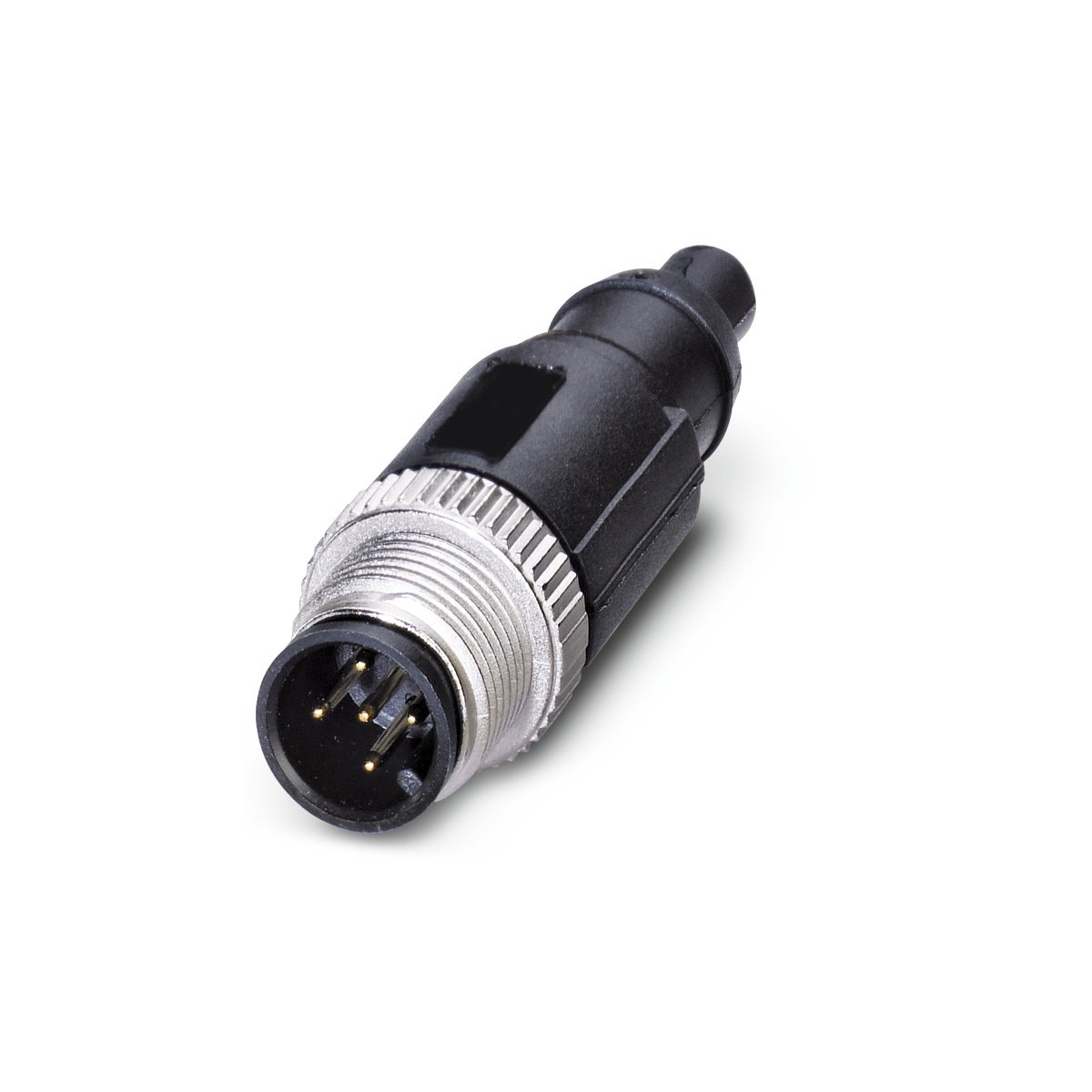

Abschlusswiderstand; CAN, DeviceNet; M 12; Stecker; Geschirmt: Nein
Vorteile
- Kostengünstige Terminierung des Bussystems
- Platzersparnis durch kompakte Abmessungen
- Robuste Ausführung
Anwendungsbereiche
- Maschinen- und Anlagenbau
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Abschlusswiderstand |
| Gewicht |
0.008 kg |
| Verpackungseinheit (VPE) |
5 |
| gültiges Feldbus oder Ethernet System |
CAN; DeviceNet |
| Zolltarifnummer |
85369010 |
Elektrische Kennwerte
| Bemessungsspannung |
60 V DC nach (Herstellerangabe) |
| Bemessungsstrom |
4 A nach (Herstellerangabe) |
| Abschlusswiderstand |
120 Ω |
Produktaufbau
| Geschirmt |
Nein |
| Anzahl der Kontakte |
5 |
| Art der Verriegelung |
Schraubgewinde |
| Statusanzeige |
Nein |
| Durchmesser des Steckverbinders |
14,8 mm |
| Gesamtlänge |
56,3 mm |
| Gewindeart |
metrisch |
| Gewindegröße |
M 12 |
| Bauform des Steckergehäuses |
gerade |
| Kodiert |
Ja |
| Mit Gewinde |
Ja |
| Format des Steckers |
M 12 |
| Steckverbindertyp |
Stecker |
| Art der Kodierung |
A-kodiert |
| Winkel des Steckergehäuses |
180 ° |
| Wiederverwendbar |
Ja |
| Basismaterial Gehäuse |
Polyurethan |
| Basismaterial Gehäuse Kurzform |
PUR |
| Material Kodierelement |
Polyurethan |
| Material Kodierelement Kurzform |
TPU |
| Material Kontakt |
Kupfer-Zinn |
| Material Kontakt Kurzform |
CuSn |
| Material Kontaktbeschichtung |
vergoldet |
| Material Kontaktbeschichtung Kurzform |
Ni/Au |
| Gehäusefarbe |
schwarz |
Produkteigenschaften
| IP-Schutzart |
IP 65; IP 67 |
| Betriebstemperatur min. |
-25 °C |
| Betriebstemperatur max. |
90 °C |
| UV-beständig |
Nein |
| Vibrationsschutz |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| EAC zertifiziert |
Nicht benötigt |
| EAC Zertifizierungsnummer |
Отказное письмо № 39 |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| Produktnorm nach IEC |
M12 nach IEC 61076-2-101 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- DeviceNet ist ein eingetragenes Warenzeichen der Nutzerorganisation ODVA.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Terminating resistor; CAN, DeviceNet; M 12; Plug; Shielded: No
Benefits
- Cost efficient termination of a bus systems
- Space-saving due to compact dimensions
- Robust design
Applications
- Mechanical and plant engineering
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Terminating resistor |
| Weight |
0.008 kg |
| Delivery Unit |
5 |
| valid fieldbus or Ethernet system |
CAN; DeviceNet |
| customs code |
85369010 |
Electrical parameters
| Rated voltage |
60 V DC according to (manufacturer specifications) |
| Rated current |
4 A according to (manufacturer specifications) |
| Terminating resistor |
120 Ω |
Product design
| Shielded |
No |
| Number of contacts |
5 |
| Locking type |
Screw Thread |
| Status display |
No |
| Connector diameter |
14.8 mm |
| Total length |
56.3 mm |
| Thread type |
Metric |
| Thread size |
M 12 |
| Connector housing design |
Straight |
| Coded |
Yes |
| With thread |
Yes |
| Connector format |
M 12 |
| Connector type |
Plug |
| Coding type |
A-coded |
| Connector housing angle |
180 ° |
| Reusable |
Yes |
| Housing base material |
Polyurethane |
| Housing base material, short form |
PUR |
| Coding element material |
Polyurethane |
| Coding element material, short form |
TPU |
| Contact material |
Copper-tin |
| Contact material, short form |
CuSn |
| Contact coating material |
Gold-plated |
| Contact coating material, short form |
Ni/Au |
| Housing colour |
black |
Product features
| IP protection rating |
IP 65; IP 67 |
| Operating temperature min. |
-25 °C |
| Operating temperature max. |
90 °C |
| UV-resistant |
No |
| Vibration protection |
No |
Certifications and standards
| CE marking |
No |
| EAC-certified |
Not required |
| EAC certification number |
Отказное письмо № 39 |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| Product standard according to IEC |
M12 according to IEC 61076-2-101 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- DeviceNet is a registered trademark of the user organisation ODVA.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
