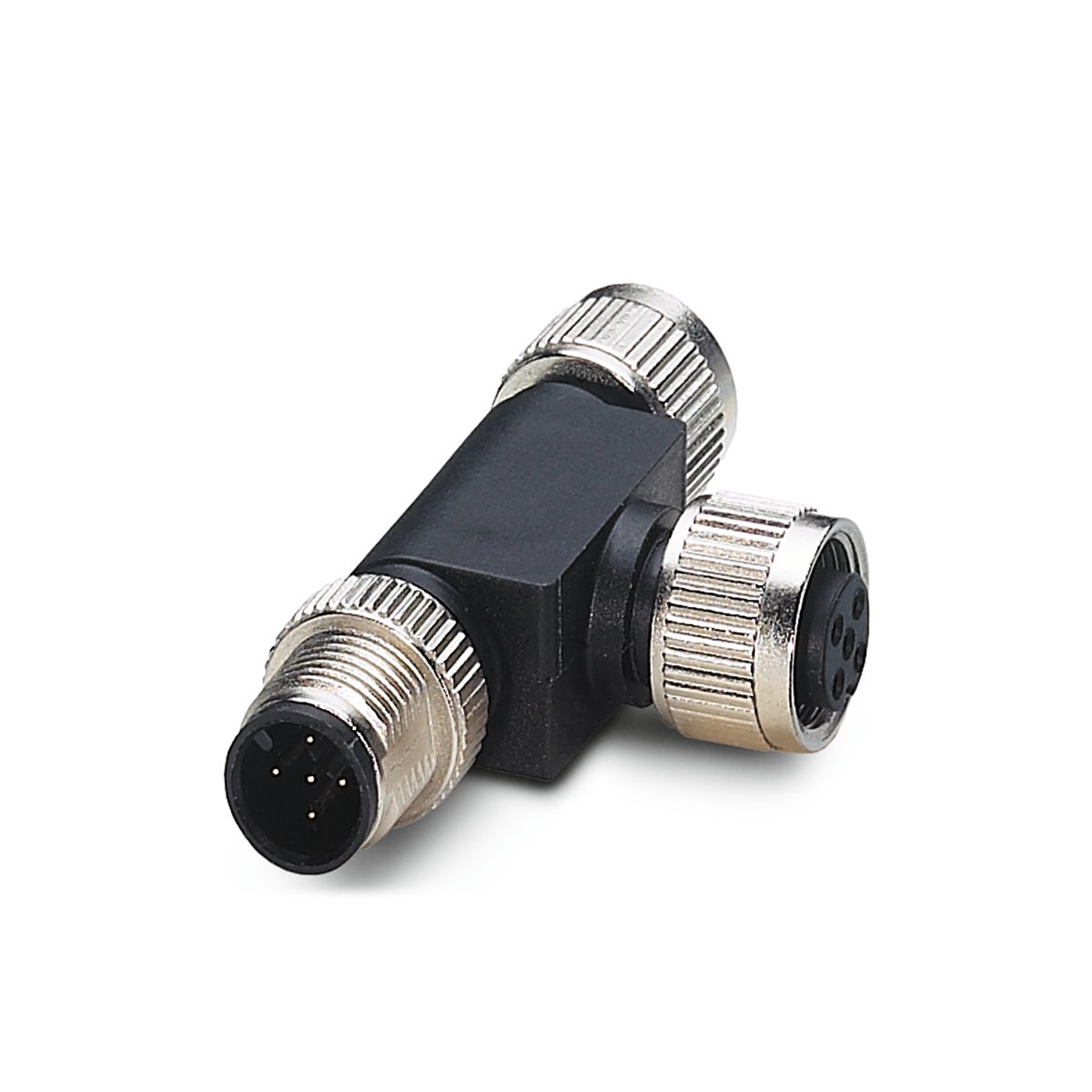

T-Verteiler; Sensor/Actuator; M 12 (A-kodiert); Buchse; gerade
Vorteile
- Ermöglicht die parallele Abzweigung von Sensor‑/Aktor‑Signalen direkt im Feld und reduziert somit den Verdrahtungsaufwand, da Erweiterungen ohne Klemmen oder Schaltschrankarbeiten erfolgen können.
- Realisiert platzsparend zwei M12‑Abgänge (Stecker und Buchse) in unmittelbarer Nähe.
- Robustes, flammwidriges TPU-Gehäuse mit integrierter Rüttelsicherung für Anwendungen mit Schock und Vibrationen.
- Im gesteckten Zustand können Schutzart IP 65 und IP 67 erreicht werden.
Anwendungsbereiche
- Zur universellen Daten- und Signalübertragung im Bereich von Sensoren und Aktoren der Feldebene.
- Für die Feldbuskommunikation in CAN- und CANopen-basierten Netzwerken.
- Für den Anschluss von Patchcords mit 5‑poligen, A‑kodierten M12‑Steckverbindern.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
T-Verteiler |
| Gewicht |
0.023 kg |
| Verpackungseinheit (VPE) |
5 |
| gültiges Feldbus oder Ethernet System |
Sensor/Actuator |
| Zolltarifnummer |
85369010 |
Elektrische Kennwerte
| Bemessungsspannung |
60 V DC nach IEC |
| Bemessungsstrom |
4 A nach IEC |
Produktaufbau
| Geschirmt |
Nein |
| Anzahl der Kontakte |
5 |
| Art der Verriegelung |
Schraubgewinde |
| Statusanzeige |
Nein |
| Gewindeart |
metrisch |
| Gewindegröße |
M 12 |
| Ausführung des Gehäuses |
T-Verteiler |
| Bauform des Steckergehäuses |
gerade |
| Kodiert |
Ja |
| Mit Gewinde |
Ja |
| Format des Steckers |
M 12 |
| Steckverbindertyp |
Buchse |
| Art der Kodierung |
A-kodiert |
| Verbindungsart |
T-Verteilung |
| Wiederverwendbar |
Ja |
| Konfektionierungsart |
feldkonfektionierbar |
| Anschlussart Leiter |
Schraubverriegelung |
| Basismaterial Gehäuse |
Thermoplastisches Polyurethan |
| Basismaterial Gehäuse Kurzform |
TPU |
| Material Kodierelement |
Thermoplastisches Polyurethan |
| Material Kodierelement Kurzform |
TPU |
| Material Kontakt Kurzform |
CuZn |
| Material Kontaktbeschichtung Kurzform |
Ni/Au |
| Art des Kabelverbinders |
Stecker auf 2x Buchse |
| Gehäusefarbe |
schwarz |
Produkteigenschaften
| IP-Schutzart |
IP 65; IP 67 |
| Verschmutzungsgrad |
3 |
| Betriebstemperatur min. |
-25 °C |
| Betriebstemperatur max. |
90 °C |
| UV-beständig |
Nein |
| Vibrationsschutz |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| EAC zertifiziert |
Nicht benötigt |
| EAC Zertifizierungsnummer |
Отказное письмо № 39 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- DeviceNet ist ein eingetragenes Warenzeichen der Nutzerorganisation ODVA.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
T-splitter; Sensor/Actuator; M 12 (A-coded); Socket; Straight
Benefits
- Enables parallel branching of sensor/actuator signals directly in the field and thus reduces the wiring effort, as enlargers can be installed without terminals or control cabinet work.
- Realizes two M12 outlets (plug and socket) in close proximity to each other to save space.
- Robust, flame-retardant TPU housing with integrated vibration protection for applications with shock and vibration.
- When plugged in, protection class IP 65 and IP 67 can be achieved.
Applications
- For universal data and signal transmission in the area of sensors and actuators at field level.
- For fieldbus communication in CAN- and CANopen-based networks.
- For connecting patch cables with 5-pin, A-coded M12 connectors.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
T-splitter |
| Weight |
0.023 kg |
| Delivery Unit |
5 |
| valid fieldbus or Ethernet system |
Sensor/Actuator |
| customs code |
85369010 |
Electrical parameters
| Rated voltage |
60 V DC according to IEC |
| Rated current |
4 A according to IEC |
Product design
| Shielded |
No |
| Number of contacts |
5 |
| Locking type |
Screw Thread |
| Status display |
No |
| Thread type |
Metric |
| Thread size |
M 12 |
| Housing variant |
T-splitter |
| Connector housing design |
Straight |
| Coded |
Yes |
| With thread |
Yes |
| Connector format |
M 12 |
| Connector type |
Socket |
| Coding type |
A-coded |
| Connection type |
T-distribution |
| Reusable |
Yes |
| Assembly type |
Field configurable |
| Conductor connection type |
Screw lock |
| Housing base material |
Thermoplastic polyurethane |
| Housing base material, short form |
TPU |
| Coding element material |
Thermoplastic polyurethane |
| Coding element material, short form |
TPU |
| Contact material, short form |
CuZn |
| Contact coating material, short form |
Ni/Au |
| Cable tie type |
Plug on 2x socket |
| Housing colour |
black |
Product features
| IP protection rating |
IP 65; IP 67 |
| Pollution degree |
3 |
| Operating temperature min. |
-25 °C |
| Operating temperature max. |
90 °C |
| UV-resistant |
No |
| Vibration protection |
Yes |
Certifications and standards
| CE marking |
No |
| EAC-certified |
Not required |
| EAC certification number |
Отказное письмо № 39 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- DeviceNet is a registered trademark of the user organisation ODVA.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
