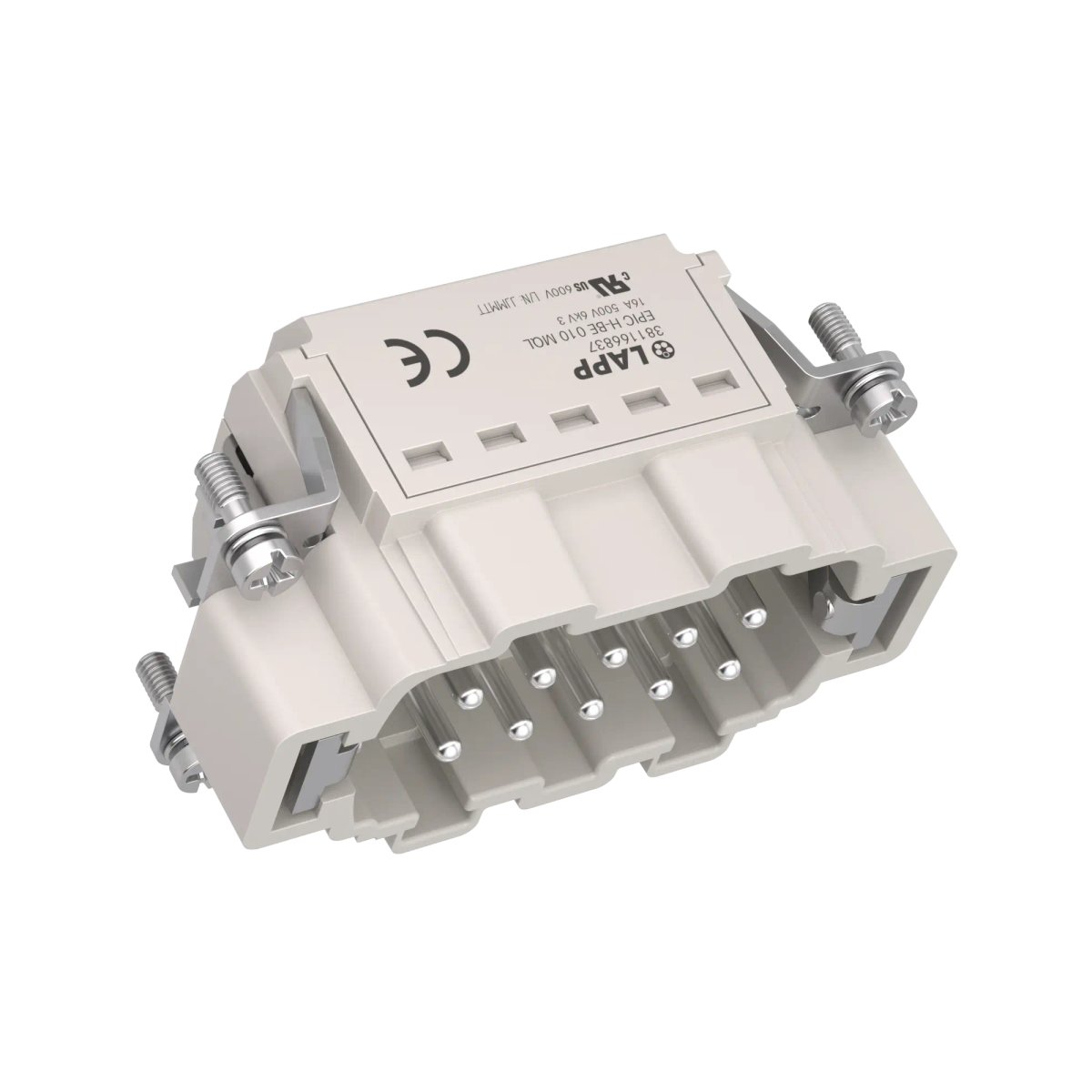

Einsatz mit Push-In Anschluss Stift; Anzahl der Kontakte: 10+PE; Baugröße: 10B; 500 V AC rms / DC nach IEC; 16 A nach IEC; Für Querschnitt (min./max.): 0.14mm² – 2.5mm²; Kontakte inklusive; Polycarbonat
Vorteile
- Einsätze der Serie EPIC® H-BE gelten als Klassiker in der Industrie und sind ideal einsetzbar bei höheren Spannungen und Stromstärken.
- Bei der Serie EPIC® H-BE können Einsätze verschiedener Anschlussarten, innerhalb der gleichen Baugröße, beliebig miteinander kombiniert werden (Schraub, Crimp, Käfigzugfeder oder Push-In).
- Push-In-Anschluss erlaubt die kürzesten Anschlusszeiten: Litzen mit Aderendhülsen können komplett werkzeugfrei eingeführt und kontaktiert werden; zum Lösen der Kontaktierung genügt das Drücken der orangefarbigen Taste. Für Litzen ohne Aderendhülsen muss vor dem Einführen bzw. Herausziehen die Taste gedrückt werden, um die Feder zu öffnen.
- Die runde Prüfbuchse für 2 mm-Standard-Messspitzen ist so positioniert, dass sie für eine Signalprüfung auch dann noch zugänglich ist, wenn der Einsatz bereits im Anbaugehäuse verbaut ist.
- Aus robustem Kunststoff (Brennbarkeitsklasse V-0 nach UL94-Prüfverfahren für die Brennbarkeit von Kunststoffen).
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
- Große Vielfalt von passenden Gehäusevariationen.
Anwendungsbereiche
- Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen.
- Für die schaltschrankinterne Verdrahtung geeignet.
- Zur Übertragung von Steuersignalen zu Aktoren und Stellantrieben.
- Typische Verwendungsbereiche sind Bühnen-, Licht- und Hebetechnik.
Produkthinweise
- Die LAPP Produktserien HDC und Rectangular sind innerhalb einer Produktfamilie kompatibel und 1:1 austauschbar.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Einsatz mit Push-In Anschluss |
| Produktserie |
HDC |
| Baugröße |
10B |
| Lieferumfang |
inklusive Kontakte |
| Kontakte inklusive |
Ja |
| Gewicht |
0.07 kg |
| Verpackungseinheit (VPE) |
1 |
| Industrie Segment |
Bahntechnik |
| Zolltarifnummer |
85366990 |
Elektrische Kennwerte
| Bemessungsstoßspannung |
6 kV AC rms / DC nach IEC 61984 |
| Bemessungsspannung |
500 V AC rms / DC nach IEC; 600 V AC rms / DC nach UL/CSA |
| Bemessungsstrom |
16 A nach IEC; 16 A nach UL; 16 A nach CSA |
| Überspannungskategorie |
III |
| Durchgangswiderstand max. |
1 mΩ |
| Schutzleiter in Einsatz integriert |
Ja |
Produktaufbau
| Anzahl der Kontakte |
10+PE |
| Anzahl der Leistungskontakte |
10 |
| Anzahl der PE-Kontakte |
1 |
| Durchmesser des Kontaktes |
2,5 mm |
| Ausführung des Kontakts |
Stift |
| Herstellungsverfahren des Kontaktes |
gestanzt |
| Kontakteinsatz Typ |
Stecker |
| Mit Drahtschutz |
Ja |
| Mit Schutzleiter |
Ja |
| Steckverbindertyp |
Buchse |
| Kontakteinsatz ohne Kontakte |
Nein |
| Schirmkontaktierung |
Nein |
| EMV Abschirmung |
Nein |
| Anschlussart Leiter |
Push-In |
| Anschlussart PE |
Schraubanschluss |
| Anschließbarer Leiterquerschnitt AWG min. |
26 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
14 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
0,14 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
2,5 mm² |
| Material Kontakt |
Kupferlegierung |
| Material Kontaktbeschichtung |
versilbert |
| Material Kontaktbeschichtung Kurzform |
Ag |
| Material Kontakteinsatz |
Polycarbonat |
| Material Kontakteinsatz Kurzform |
PC |
| Farbe |
grau |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
500 |
| Verschmutzungsgrad |
3 |
| Einsatz im Ex-Bereich |
Nein |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
125 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL 94 V-0 |
| UV-beständig |
Nein |
| Chemisch beständig |
Nein |
| Säurebeständig |
Nein |
| Halogenfrei |
Nein |
| Schlagfest |
Ja |
| Vibrationsschutz |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UR recognized |
Ja |
| UR Zertifizierung |
nach UL 1977 (CCN: ECBT2 / e-file number: E75770) |
| UL Category Control Number |
ECBT2 |
| cUR recognized |
Ja |
| cUR Zertifizierung |
nach CSA C22.2 No. 182.3 (CCN: ECBT8 / e-file number: E75770) |
| cUR Category Control Number |
ECBT8 |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
IEC 61984 |
| TÜV zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Insert with push-in connection Pin; Number of contacts: 10+PE; Design size: 10B; 500 V AC rms / DC according to IEC; 16 A according to IEC; For cross-section (min./max.): 0.14mm² – 2.5mm²; Contacts included; Polycarbonate
Benefits
- Inserts from the EPIC® H-BE series are regarded as classics in the industry and are ideal for use at higher voltages and currents.
- In the EPIC® H-BE series, inserts of different connection types can be combined with one another (screw, crimp, cage spring or push-in) within the same size.
- Push-in connection enables the shortest connection times: strands with end sleeves can be inserted and contacted without any tools; just press the orange button to remove the contact. For strands without end sleeves, the button must be pressed to open the shield terminal before insertion or removal.
- The round test socket for 2 mm standard measuring tips is positioned so that it is still accessible for signal testing, even if the insert is already installed in the panel-mount base.
- Made of robust plastic (flammability class V-0 according to the UL94 testing procedure for the flammability of plastics).
- UL certification according to technical data enables the product to be used on the North American market.
- Wide variety of suitable housing variants.
Applications
- For connecting devices and machines to a power supply in various applications.
- Suitable for wiring inside control cabinets.
- For transmission of control signals to actuators.
- Typical applications include platform, lighting and lifting technology.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Insert with push-in connection |
| Product range |
HDC |
| Design size |
10B |
| Scope of delivery |
including contacts |
| Contacts included |
Yes |
| Weight |
0.07 kg |
| Delivery Unit |
1 |
| Industry segment |
Rolling Stock |
| customs code |
85366990 |
Electrical parameters
| Rated impulse voltage |
6 kV AC rms / DC according to IEC 61984 |
| Rated voltage |
500 V AC rms / DC according to IEC; 600 V AC rms / DC according to UL/CSA |
| Rated current |
16 A according to IEC; 16 A according to UL; 16 A according to CSA |
| Overvoltage category |
III |
| Max. contact resistance |
1 mΩ |
| Protective earth integrated into insert |
Yes |
Product design
| Number of contacts |
10+PE |
| Number of power contacts |
10 |
| Number of PE contacts |
1 |
| Contact diameter |
2.5 mm |
| Contact variant |
Pin |
| Contact manufacturing method |
Stamped |
| Contact insert type |
Plug |
| With wire protection |
Yes |
| With protective earth |
Yes |
| Connector type |
Socket |
| Contact insert without contacts |
No |
| Shield contact |
No |
| EMC shielding |
No |
| Conductor connection type |
Push-in |
| PE connection type |
Screw connection |
| Min. connectable conductor cross-section AWG |
26 AWG |
| Max. connectable conductor cross-section AWG |
14 AWG |
| Min. connectable conductor cross-section (mm2) |
0.14 mm² |
| Max. connectable conductor cross-section (mm2) |
2.5 mm² |
| Contact material |
Copper alloy |
| Contact coating material |
Silver-plated |
| Contact coating material, short form |
Ag |
| Material contact insert |
Polycarbonate |
| Contact insert material, short form |
PC |
| Colour |
grey |
Product features
| Min. number of insertion cycles |
500 |
| Pollution degree |
3 |
| For use in hazardous areas |
No |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
125 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL 94 V-0 |
| UV-resistant |
No |
| Chemical resistant |
No |
| Acid-resistant |
No |
| Halogen-free |
No |
| Impact-resistant |
Yes |
| Vibration protection |
Yes |
Certifications and standards
| CE marking |
Yes |
| UR recognised |
Yes |
| UR certification |
according to UL 1977 (CCN: ECBT2 / e-file number: E75770) |
| UL category control number |
ECBT2 |
| cUR recognised |
Yes |
| cUR certification |
according to CSA C22.2 No. 182.3 (CCN: ECBT8 / e-file number: E75770) |
| cUR category control number |
ECBT8 |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
IEC 61984 |
| TÜV certified |
No |
| Fire protection tested for railway vehicles |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
