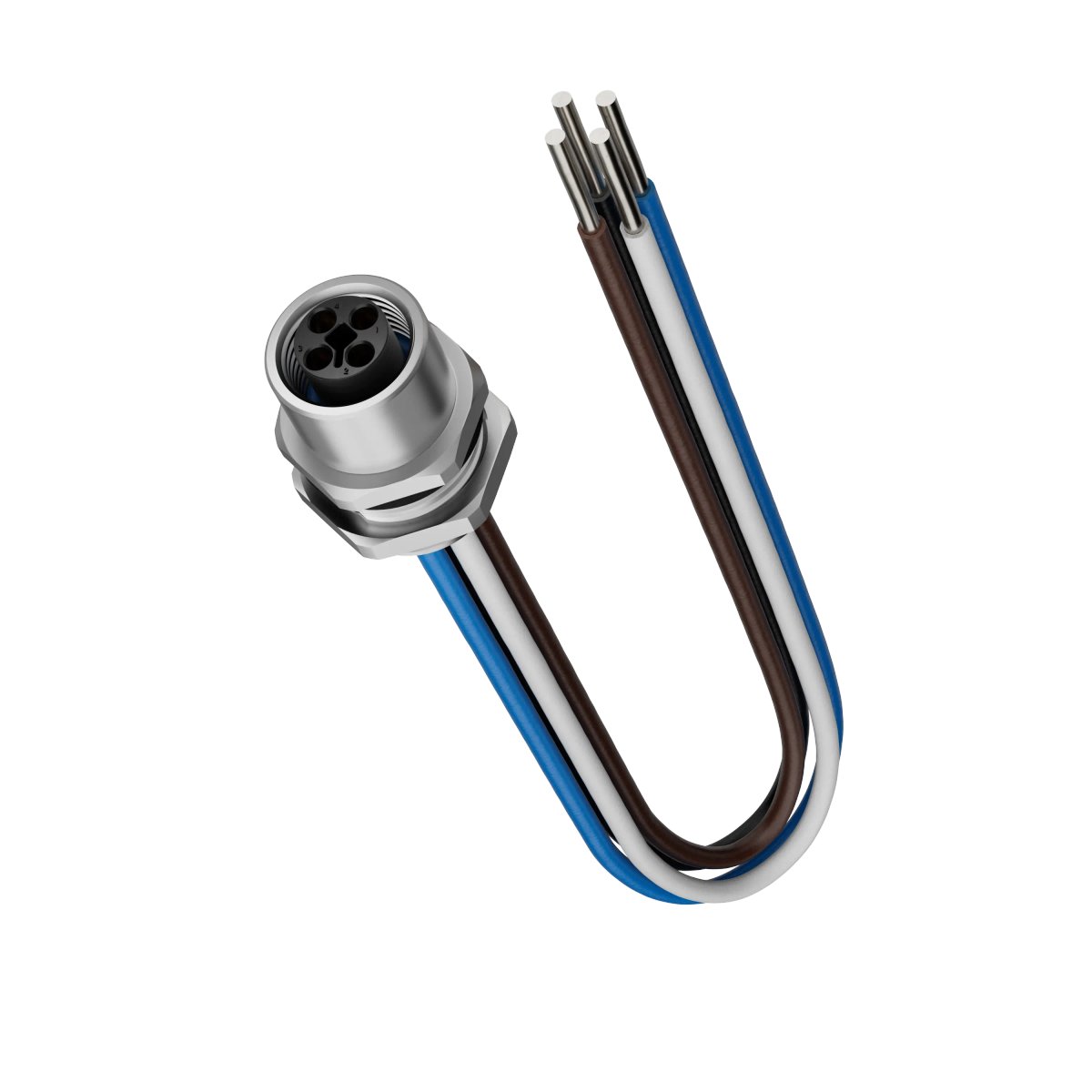

LAPP – repräsentative Serienabbildung

LAPP EPIC® M12 FETF4F-0.5-M16 – 381166910

Einbausteckverbinder Vorderwandmontage; M 12 Power; M 16; T-kodiert; Buchse; Anzahl der Kontakte: 4; Einbausteckverbinder Vorderwandmontage;

Wählen Sie eine Lieferkonfiguration, um Preis und Verfügbarkeit zu prüfen.

Flush-type connector, front wall mounting; M 12 power; M 16; T-coded; Socket; Number of contacts: 4; Flush-type connector, front wall mounting;

Choose a verified supply configuration to check price and availability.

Länge und Menge

Mindestbestellmenge: 10 Stück

10 Stück
Artikelnummer: LAPP-381166910 Kategorie: Marke:

Lieferzeit: 5–7 Werktage

Für größere Kabellängen oder individuelle Zuschnitte kontaktieren Sie uns.
Kontakt / Angebot anfragen ↗Die Produktdaten werden automatisch übernommen. Geben Sie Ihre gewünschte Menge oder Länge an.
Angebot für dieses Produkt anfragen

Unverbindlich anfragen – kein Kundenkonto erforderlich.

LAPP – repräsentative Serienabbildung
LAPP EPIC® M12 FETF4F-0.5-M16 – 381166910SKU: LAPP-381166910

Wir verwenden Ihre Angaben zur Bearbeitung Ihrer Anfrage. Datenschutz

Einbausteckverbinder Vorderwandmontage; M 12 Power; M 16; T-kodiert; Buchse; Anzahl der Kontakte: 4; Einbausteckverbinder Vorderwandmontage;

Vorteile

  • Komfortable Anschlusslösung für individuelle Gerätekonzepte.
  • Mit M16-Gewinde für leichtes Einschrauben in ein Gehäuse mit Gewindebohrung (inklusive Kontermutter für Durchgangsbohrungen ohne Gewinde).
  • Mit anschlussfertigen Einzeladern zur schnellen Verdrahtung innerhalb des Gehäuses.
  • Mechanische Kodierung des Steckgesichts verhindert Fehlstecken mit Gegensteckverbinder.
  • Im gesteckten Zustand kann Schutzart IP 67 erreicht werden.
  • UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.

Anwendungsbereiche

  • Für den Anschluss von Geräten an Schaltschränke oder Maschinengehäuse.
  • T- und L-kodierte Steckverbinder für Gleichstromanwendungen im Niederspannungsbereich. Zur Energieversorgung von kleineren Geräten (z.B. dezentrale I/O-Module, kleinere Motoren).
  • S- und K-kodierte Steckverbinder zum Anschluss von Drehstrommotoren bis 7,5 kW.
  • Gute Öl- und chemische Beständigkeit.

Technische Daten

Allgemeine Informationen
Marke EPIC®
Produkttyp Einbausteckverbinder Vorderwandmontage
Kontakte inklusive Ja
Gewicht 0.096 kg
Verpackungseinheit (VPE) 10
Zolltarifnummer 85366990
Elektrische Kennwerte
Bemessungsspannung 63 V AC rms / DC nach IEC
Bemessungsstrom 12 A nach IEC
Überspannungskategorie III
Durchgangswiderstand max. 5 mΩ
Produktaufbau
Anzahl der Kontakte 4
Anzahl der Leistungskontakte 4
Anzahl der PE-Kontakte 0
Art der Verriegelung Schraubverriegelung
Gewindeart metrisch
Gewindegröße M 16
Ausführung des Gehäuses Einbausteckverbinder Vorderwandmontage
Ausführung des Kontakts Buchse
Bauform des Steckergehäuses gerade
Kodiert Ja
Mit Gewinde Ja
Mit Schutzleiter Nein
Format des Steckers M 12 Power
Steckverbindertyp Buchse
Art der Kodierung T-kodiert
Schirmkontaktierung Nein
EMV Abschirmung Ja
Basismaterial Gehäuse Messing
Basismaterial Gehäuse Kurzform CuZn
Beschichtung Gehäuse vernickelt
Beschichtung Gehäuse Kurzform Ni
Material Kontakt Messing
Material Kontakt Kurzform CuZn
Material Kontaktbeschichtung vergoldet
Material Kontaktbeschichtung Kurzform Au
Dichtungsart Dichtring
Material Dichtung Fluorkautschuk
Gehäusefarbe silbergrau
Produkteigenschaften
Min. Anzahl der Steckzyklen 100
IP-Schutzart gesteckt IP 67
Verschmutzungsgrad 3
Betriebstemperatur min. -25 °C
Betriebstemperatur max. 85 °C
Halogenfrei Nein
Zertifizierungen und Normen
CE gekennzeichnet Ja
UR recognized Ja
UR Zertifizierung nach UL 2238 (CCN: CYJV2 / e-file number: E249137)
UL Category Control Number CYJV2
cUR recognized Ja
cUR Zertifizierung nach CSA C22.2 No. 182.3 (CCN: CYJV8 / e-file number: E249137)
cUR Category Control Number CYJV8
CSA zertifiziert Nein
VDE zertifiziert Nein
Produktnorm nach IEC IEC 61076-2-111

Datenblätter und Zertifikate

Herstellerhinweise
  • Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
  • Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.

LAPP Produktinformationen und Unterlagen

Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.

Flush-type connector, front wall mounting; M 12 power; M 16; T-coded; Socket; Number of contacts: 4; Flush-type connector, front wall mounting;

Benefits

  • Convenient connection solution for customised device concepts.
  • With M16 thread for easy screwing into a housing with threaded borehole (including lock nut for threadless through bores).
  • With ready-to-connect single cores for quick wiring within the housing.
  • The mechanical coding of the connector face prevents incorrect plugging with mating connectors.
  • When connected, protection class IP 67 can be achieved.
  • UL certification according to technical data enables the product to be used on the North American market.

Applications

  • For connecting devices to control cabinets or machine housings.
  • T- and L-coded connectors for direct current applications in the low-voltage range. For power supply to smaller devices (e.g. decentralised I/O modules, smaller motors).
  • S- and K-coded connectors for connecting three-phase motors up to 7.5 kW.
  • Good oil and chemical resistance.

Technical specifications

General information
Brand EPIC®
Product type Flush-type connector, front wall mounting
Contacts included Yes
Weight 0.096 kg
Delivery Unit 10
customs code 85366990
Electrical parameters
Rated voltage 63 V AC rms / DC according to IEC
Rated current 12 A according to IEC
Overvoltage category III
Max. contact resistance 5 mΩ
Product design
Number of contacts 4
Number of power contacts 4
Number of PE contacts 0
Locking type Screw lock
Thread type Metric
Thread size M 16
Housing variant Flush-type connector, front wall mounting
Contact variant Socket
Connector housing design Straight
Coded Yes
With thread Yes
With protective earth No
Connector format M 12 power
Connector type Socket
Coding type T-coded
Shield contact No
EMC shielding Yes
Housing base material Brass
Housing base material, short form CuZn
Housing coating Nickel-plated
Housing coating, short form Ni
Contact material Brass
Contact material, short form CuZn
Contact coating material Gold-plated
Contact coating material, short form Au
Seal type Sealing ring
Sealing material Fluorinated rubber
Housing colour silver grey
Product features
Min. number of insertion cycles 100
IP protection class plugged in IP 67
Pollution degree 3
Operating temperature min. -25 °C
Operating temperature max. 85 °C
Halogen-free No
Certifications and standards
CE marking Yes
UR recognised Yes
UR certification according to UL 2238 (CCN: CYJV2 / e-file number: E249137)
UL category control number CYJV2
cUR recognised Yes
cUR certification according to CSA C22.2 No. 182.3 (CCN: CYJV8 / e-file number: E249137)
cUR category control number CYJV8
CSA certified No
VDE certified No
Product standard according to IEC IEC 61076-2-111

Datasheets and certificates

Manufacturer notes
  • Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
  • Photographs and graphics are not to scale and do not represent detailed images of the respective products.

LAPP product information and documents

Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
