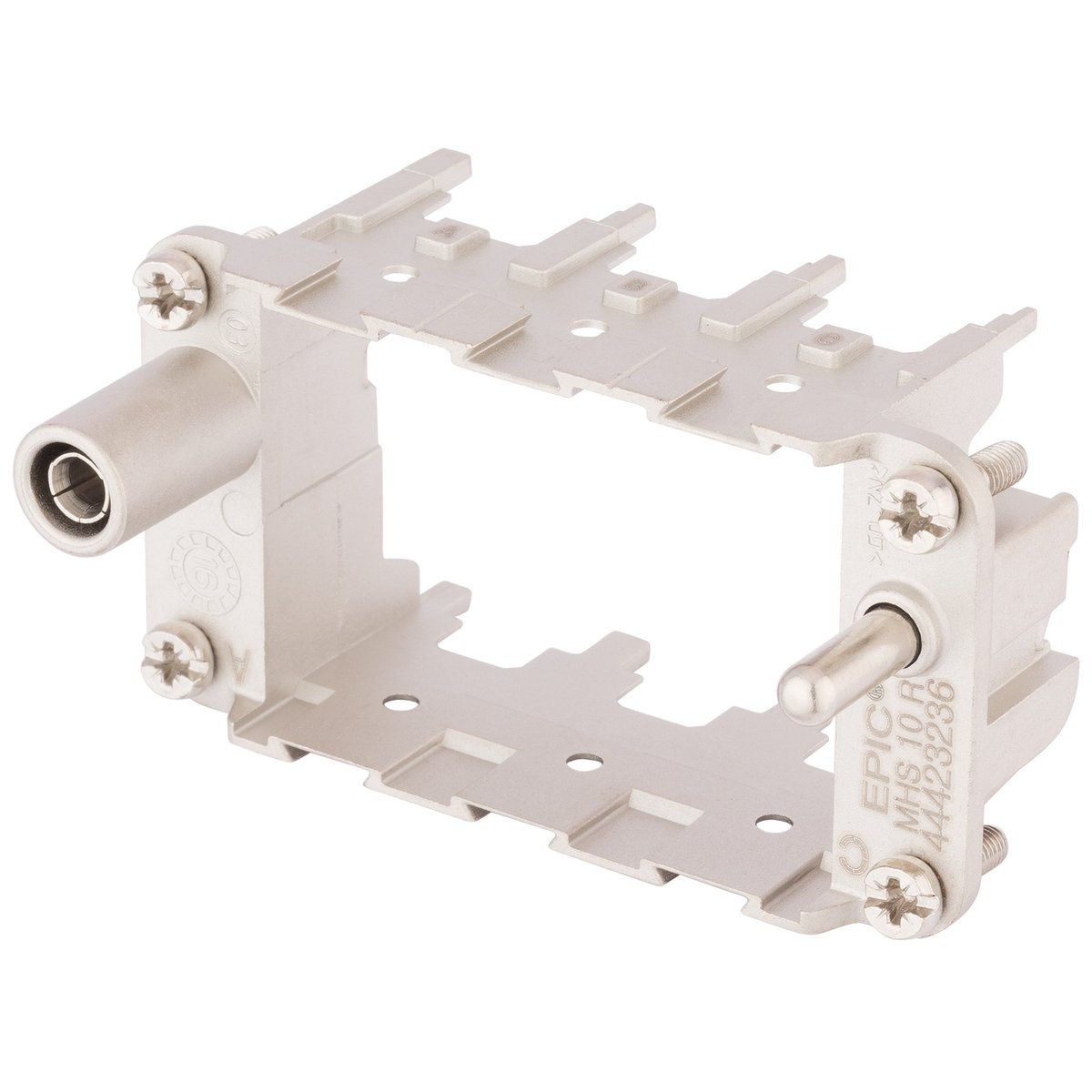

Modulares System MH Rahmen; Anzahl der Kontakte: 1; Anzahl Slots: 3; Für Querschnitt (min./max.): 1mm² – 6mm²;
Vorteile
- Multirahmen für die Aufnahme von eigenen und Fremdmodulen
- EPIC® MH System ist mit dem Marktstandard steckbar
- Die Mischbestückung von verschiedenen Funktionen in einem Steckverbinder garantiert eine hohe Flexibilität
- Einsatz für Bahnanwendungen- Brandschutz in Schienenfahrzeugen: Prüfung nach EN 45545-2. Anforderungssatz R22 und R23. Gefahrenniveau HL1, HL2 und HL3.
- PE Anschluss von 1mm² bis 6mm² mit Aderendhülse, 10mm² mit Adapter
Anwendungsbereiche
- Maschinenbau
- Roboterindustrie
- Anlagenbau
- Erneuerbare Energien
- Bahnanwendungen / Fahrzeugbau
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Modulares System MH Rahmen |
| Baugröße |
10B |
| Lieferumfang |
inklusive Schrauben |
| Kontakte inklusive |
Nein |
| Gewicht |
0.06 kg |
| Verpackungseinheit (VPE) |
10 |
| Montageart |
schrauben |
| Industrie Segment |
Bahntechnik |
| Zolltarifnummer |
85389099 |
Elektrische Kennwerte
| Schutzleiter in Einsatz integriert |
Ja |
Produktaufbau
| Anzahl der Kontakte |
1 |
| Anzahl der Leistungskontakte |
0 |
| Anzahl der PE-Kontakte |
1 |
| Anzahl der Signalkontakte |
0 |
| Anzahl Slots |
3 |
| Kontakteinsatz Typ |
Buchse |
| Mit Drahtschutz |
Nein |
| Mit Schutzleiter |
Nein |
| Schirmkontaktierung |
Nein |
| EMV Abschirmung |
Ja |
| Art der Schutzleiterkontaktierung |
Schraubanschluss |
| Anschließbarer Leiterquerschnitt AWG min. |
18 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
10 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
1 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
6 mm² |
| Material |
Zinklegierung |
| Farbe |
silbergrau |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
500 |
| Verschmutzungsgrad |
3 |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
125 °C |
| Flammwidrig |
Ja |
| Halogenfrei |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| UR recognized |
Ja |
| UR Zertifizierung |
nach UL 1977 (e-file number: E75770) |
| UL Category Control Number |
ECBT2 |
| cUR recognized |
Ja |
| cUR Zertifizierung |
nach CSA C22.2 No. 182.3 (e-file number: E75770) |
| cUR Category Control Number |
ECBT8 |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
IEC 61984 |
| TÜV zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Ja |
| Brandschutz für Schienenfahrzeuge Gefährdungsstufe |
EN 45545-2 HL1; EN 45545-2 HL2; EN 45545-2 HL3 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
MH frame modular system; Number of contacts: 1; Number of slots: 3; For cross-section (min./max.): 1mm² – 6mm²;
Benefits
- Multi frame for own and competition modules
- EPIC® MH system is mateable with the market standard
- The mix of different functions in one plug guarantees high flexibility
- Railway applications – Fire protection on railway vehicles: Test according EN 45545-2. Requirement sets R22 and R23. Hazard level HL1, HL2 and HL3
- PE connection from 1mm² up to 6mm² with end sleeve, 10mm² with adapter
Applications
- Mechanical engineering
- Robotics industry
- Plant engineering
- Renewable energy
- Railway applications / vehicle construction
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
MH frame modular system |
| Design size |
10B |
| Scope of delivery |
including screws |
| Contacts included |
No |
| Weight |
0.06 kg |
| Delivery Unit |
10 |
| Installation type |
screw |
| Industry segment |
Rolling Stock |
| customs code |
85389099 |
Electrical parameters
| Protective earth integrated into insert |
Yes |
Product design
| Number of contacts |
1 |
| Number of power contacts |
0 |
| Number of PE contacts |
1 |
| Number of signal contacts |
0 |
| Number of slots |
3 |
| Contact insert type |
Socket |
| With wire protection |
No |
| With protective earth |
No |
| Shield contact |
No |
| EMC shielding |
Yes |
| Protective conductor contact type |
Screw connection |
| Min. connectable conductor cross-section AWG |
18 AWG |
| Max. connectable conductor cross-section AWG |
10 AWG |
| Min. connectable conductor cross-section (mm2) |
1 mm² |
| Max. connectable conductor cross-section (mm2) |
6 mm² |
| Material |
Zinc alloy |
| Colour |
silver grey |
Product features
| Min. number of insertion cycles |
500 |
| Pollution degree |
3 |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
125 °C |
| Flame-retardant |
Yes |
| Halogen-free |
No |
Certifications and standards
| CE marking |
No |
| UR recognised |
Yes |
| UR certification |
according to UL 1977 (e-file number: E75770) |
| UL category control number |
ECBT2 |
| cUR recognised |
Yes |
| cUR certification |
according to CSA C22.2 No. 182.3 (e-file number: E75770) |
| cUR category control number |
ECBT8 |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
IEC 61984 |
| TÜV certified |
No |
| Fire protection tested for railway vehicles |
Yes |
| Fire protection for railway vehicles hazard level |
EN 45545-2 HL1; EN 45545-2 HL2; EN 45545-2 HL3 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
