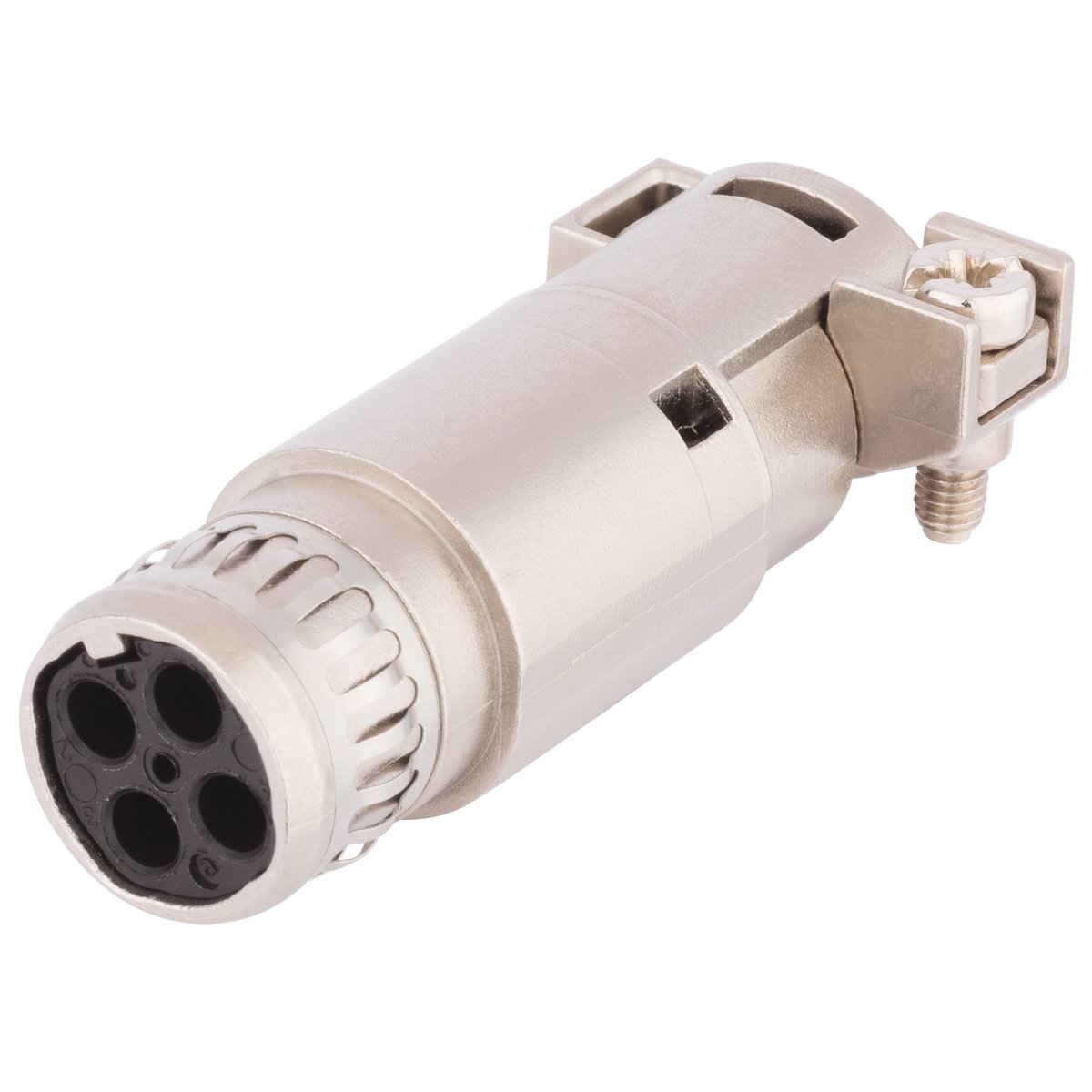

Modulares System MH Modul; Crimpanschluss; Anzahl der Kontakte: 4; Benötigte Slots: 3; Für Querschnitt (min./max.): 0.14mm² – 2.5mm²; 50 V AC rms / DC nach IEC;
Vorteile
- Geschirmtes Modul zur Übertragung von Daten und Signalen.Für Ethernet CAT.5e geeignet
- EPIC® MH System ist mit dem Marktstandard steckbar
- Crimpanschluss für dauerhafte vibrationssichere Kontaktierung
- Die Mischbestückung von verschiedenen Funktionen in einem Steckverbinder garantiert eine hohe Flexibilität
- Einsatz für Bahnanwendungen- Brandschutz in Schienenfahrzeugen: Prüfung nach EN 45545-2. Anforderungssatz R22 und R23. Gefahrenniveau HL1, HL2 und HL3.
Anwendungsbereiche
- Maschinenbau
- Roboterindustrie
- Anlagenbau
- Erneuerbare Energien
- Bahnanwendungen / Fahrzeugbau
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Modulares System MH Modul |
| Lieferumfang |
Kontakte separat bestellen |
| Kontakte inklusive |
Nein |
| Gewicht |
0.035 kg |
| Verpackungseinheit (VPE) |
10 |
| Montageart |
aufclipsen |
| Industrie Segment |
Bahntechnik |
| Zolltarifnummer |
85366990 |
Elektrische Kennwerte
| Bemessungsstoßspannung |
0.8 kV AC rms / DC nach DIN EN 61984 |
| Bemessungsspannung |
50 V AC rms / DC nach IEC |
| Schutzleiter in Einsatz integriert |
Nein |
Produktaufbau
| Anzahl der Kontakte |
4 |
| Anzahl der Leistungskontakte |
0 |
| Anzahl der PE-Kontakte |
0 |
| Anzahl der Signalkontakte |
0 |
| Anzahl der Datenkontakte |
4 |
| Benötigte Slots |
3 |
| Kontakteinsatz Typ |
Buchse |
| Mit Drahtschutz |
Nein |
| Mit Schutzleiter |
Nein |
| Schirmkontaktierung |
Ja |
| EMV Abschirmung |
Ja |
| Anschlussart Leiter |
Crimpanschluss |
| Art der Schirmkontaktierung |
Klemmanschluss |
| Anschließbarer Leiterquerschnitt AWG min. |
26 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
14 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
0,14 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
2,5 mm² |
| Material Einsatz |
Polyamid |
| Material |
Messing |
| Farbe |
silbergrau |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
300 |
| Verschmutzungsgrad |
3 |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
100 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL 94 V-0 |
| Halogenfrei |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| EAC zertifiziert |
Nicht benötigt |
| EAC Zertifizierungsnummer |
Отказное письмо № 39 |
| UR recognized |
Ja |
| UR Zertifizierung |
nach UL 1977 (CCN: ECBT2 / e-file number: E75770) |
| UL Category Control Number |
ECBT2 |
| cUR recognized |
Ja |
| cUR Zertifizierung |
nach CSA C22.2 No. 182.3 (CCN: ECBT8 / e-file number: E75770) |
| cUR Category Control Number |
ECBT8 |
| CSA zertifiziert |
Ja |
| VDE zertifiziert |
Nein |
| TÜV zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Ja |
| Brandschutz für Schienenfahrzeuge Gefährdungsstufe |
EN 45545-2 HL1; EN 45545-2 HL2; EN 45545-2 HL3 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
MH module modular system; Crimp termination; Number of contacts: 4; Required slots: 3; For cross-section (min./max.): 0.14mm² – 2.5mm²; 50 V AC rms / DC according to IEC;
Benefits
- Shielded modul for data and signal transmission.Usable for Ethernet CAT.5e
- EPIC® MH system is mateable with the market standard
- Crimp connection for permanent vibration proof contacting
- The mix of different functions in one plug guarantees high flexibility
- Railway applications – Fire protection on railway vehicles: Test according EN 45545-2. Requirement sets R22 and R23. Hazard level HL1, HL2 and HL3
Applications
- Mechanical engineering
- Robotics industry
- Plant engineering
- Renewable energy
- Railway applications / vehicle construction
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
MH module modular system |
| Scope of delivery |
Order contacts separately |
| Contacts included |
No |
| Weight |
0.035 kg |
| Delivery Unit |
10 |
| Installation type |
clip on |
| Industry segment |
Rolling Stock |
| customs code |
85366990 |
Electrical parameters
| Rated impulse voltage |
0.8 kV AC rms / DC according to DIN EN 61984 |
| Rated voltage |
50 V AC rms / DC according to IEC |
| Protective earth integrated into insert |
No |
Product design
| Number of contacts |
4 |
| Number of power contacts |
0 |
| Number of PE contacts |
0 |
| Number of signal contacts |
0 |
| Number of data contacts |
4 |
| Required slots |
3 |
| Contact insert type |
Socket |
| With wire protection |
No |
| With protective earth |
No |
| Shield contact |
Yes |
| EMC shielding |
Yes |
| Conductor connection type |
Crimp termination |
| Screen contact type |
Terminal connection |
| Min. connectable conductor cross-section AWG |
26 AWG |
| Max. connectable conductor cross-section AWG |
14 AWG |
| Min. connectable conductor cross-section (mm2) |
0.14 mm² |
| Max. connectable conductor cross-section (mm2) |
2.5 mm² |
| Insert material |
Polyamide |
| Material |
Brass |
| Colour |
silver grey |
Product features
| Min. number of insertion cycles |
300 |
| Pollution degree |
3 |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
100 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL 94 V-0 |
| Halogen-free |
No |
Certifications and standards
| CE marking |
No |
| EAC-certified |
Not required |
| EAC certification number |
Отказное письмо № 39 |
| UR recognised |
Yes |
| UR certification |
according to UL 1977 (CCN: ECBT2 / e-file number: E75770) |
| UL category control number |
ECBT2 |
| cUR recognised |
Yes |
| cUR certification |
according to CSA C22.2 No. 182.3 (CCN: ECBT8 / e-file number: E75770) |
| cUR category control number |
ECBT8 |
| CSA certified |
Yes |
| VDE certified |
No |
| TÜV certified |
No |
| Fire protection tested for railway vehicles |
Yes |
| Fire protection for railway vehicles hazard level |
EN 45545-2 HL1; EN 45545-2 HL2; EN 45545-2 HL3 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
