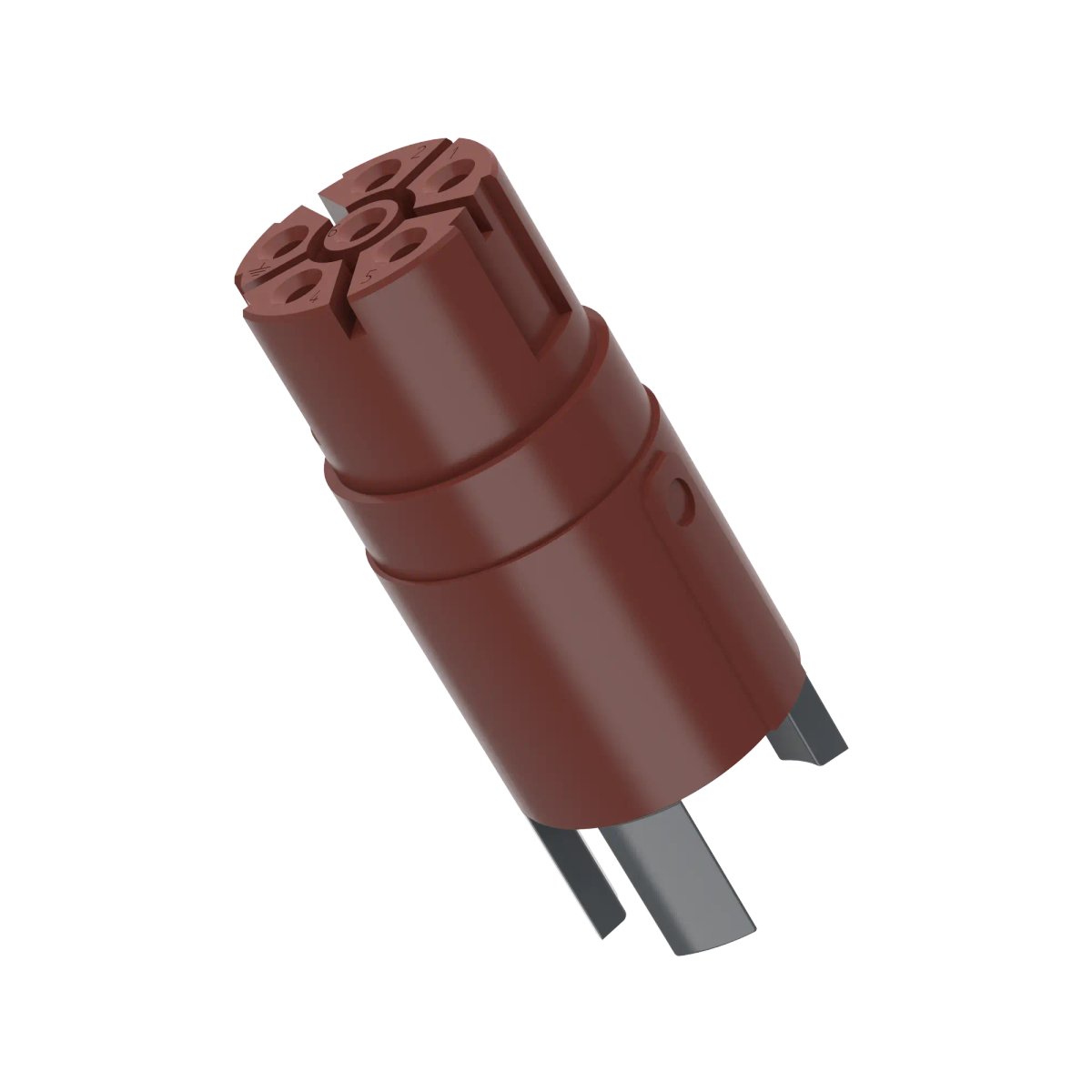

Einsatz; M 23 Power; Buchse; Anzahl der Kontakte: 5+PE; Für Querschnitt (min./max.): 0.5mm² – 4mm²;
Vorteile
- Zur individuellen Bestückung mit Buchsen- oder Stiftkontakten.
- Einsätze für Buchsenkontakte und Einsätze für Stiftkontakte passen gleichermaßen in D6- und F6-Gehäuse und können beliebig ausgetauscht werden (Gehäuse separat erhältlich).
Anwendungsbereiche
- Zur Herstellung eines EPIC® POWER M23-Rundsteckverbinders.
- Zur Verwendung mit Gehäusen der Serie EPIC® POWER M23.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Einsatz |
| Lieferumfang |
Kontakte separat bestellen |
| Kontakte inklusive |
Nein |
| Verpackungseinheit (VPE) |
20 |
| Zolltarifnummer |
85366990 |
| Gewicht |
0.009 kg |
Elektrische Kennwerte
| Überspannungskategorie |
III |
| Durchgangswiderstand max. |
4 mΩ |
Produktaufbau
| Anzahl der Kontakte |
5+PE |
| Anzahl der Leistungskontakte |
5 |
| Anzahl der PE-Kontakte |
1 |
| Anzahl der Signalkontakte |
0 |
| Ausführung des Kontakts |
Buchse |
| Bauform des Steckergehäuses |
gerade |
| Kodiert |
Nein |
| Mit Gewinde |
Nein |
| Mit Schutzleiter |
Ja |
| Voreilender PE-Kontakt |
Ja |
| Format des Steckers |
M 23 Power |
| Steckverbindertyp |
Buchse |
| Schirmkontaktierung |
Nein |
| Anschlussart Leiter |
Crimpanschluss |
| Anschlussart PE |
Crimpanschluss |
| Abisolierlänge, Leistungskontakt |
8 mm |
| Abisolierlänge PE-Anschluss |
8 mm |
| Anschließbarer Leiterquerschnitt AWG min. |
20 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
12 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
0,5 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
4 mm² |
| Material Einsatz |
Polyamid |
| Farbe |
rot-braun |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
500 |
| Korrosionsbeständig |
Ja |
| Halogenfrei |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UR recognized |
Nein |
| cUR recognized |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
IEC 61984 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Insert; M 23 power; Socket; Number of contacts: 5+PE; For cross-section (min./max.): 0.5mm² – 4mm²;
Benefits
- For individual fitting with sockets or male contacts.
- Inserts for sockets and inserts for male contacts fit equally in D6 and F6 housings and can be exchanged as desired (housings available separately).
Applications
- For manufacturing an EPIC® POWER M23 circular connector.
- For use with housings of the EPIC® POWER M23 series.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Insert |
| Scope of delivery |
Order contacts separately |
| Contacts included |
No |
| Weight |
0.009 kg |
| Delivery Unit |
20 |
| customs code |
85366990 |
Electrical parameters
| Overvoltage category |
III |
| Max. contact resistance |
4 mΩ |
Product design
| Number of contacts |
5+PE |
| Number of power contacts |
5 |
| Number of PE contacts |
1 |
| Number of signal contacts |
0 |
| Contact variant |
Socket |
| Connector housing design |
Straight |
| Coded |
No |
| With thread |
No |
| With protective earth |
Yes |
| Premature PE contact |
Yes |
| Connector format |
M 23 power |
| Connector type |
Socket |
| Shield contact |
No |
| Conductor connection type |
Crimp termination |
| PE connection type |
Crimp termination |
| Stripping length, power contact |
8 mm |
| Stripping length of PE connection |
8 mm |
| Min. connectable conductor cross-section AWG |
20 AWG |
| Max. connectable conductor cross-section AWG |
12 AWG |
| Min. connectable conductor cross-section (mm2) |
0.5 mm² |
| Max. connectable conductor cross-section (mm2) |
4 mm² |
| Insert material |
Polyamide |
| Colour |
red/brown |
Product features
| Min. number of insertion cycles |
500 |
| Corrosion-resistant |
Yes |
| Halogen-free |
No |
Certifications and standards
| CE marking |
Yes |
| UR recognised |
No |
| cUR recognised |
No |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
IEC 61984 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
