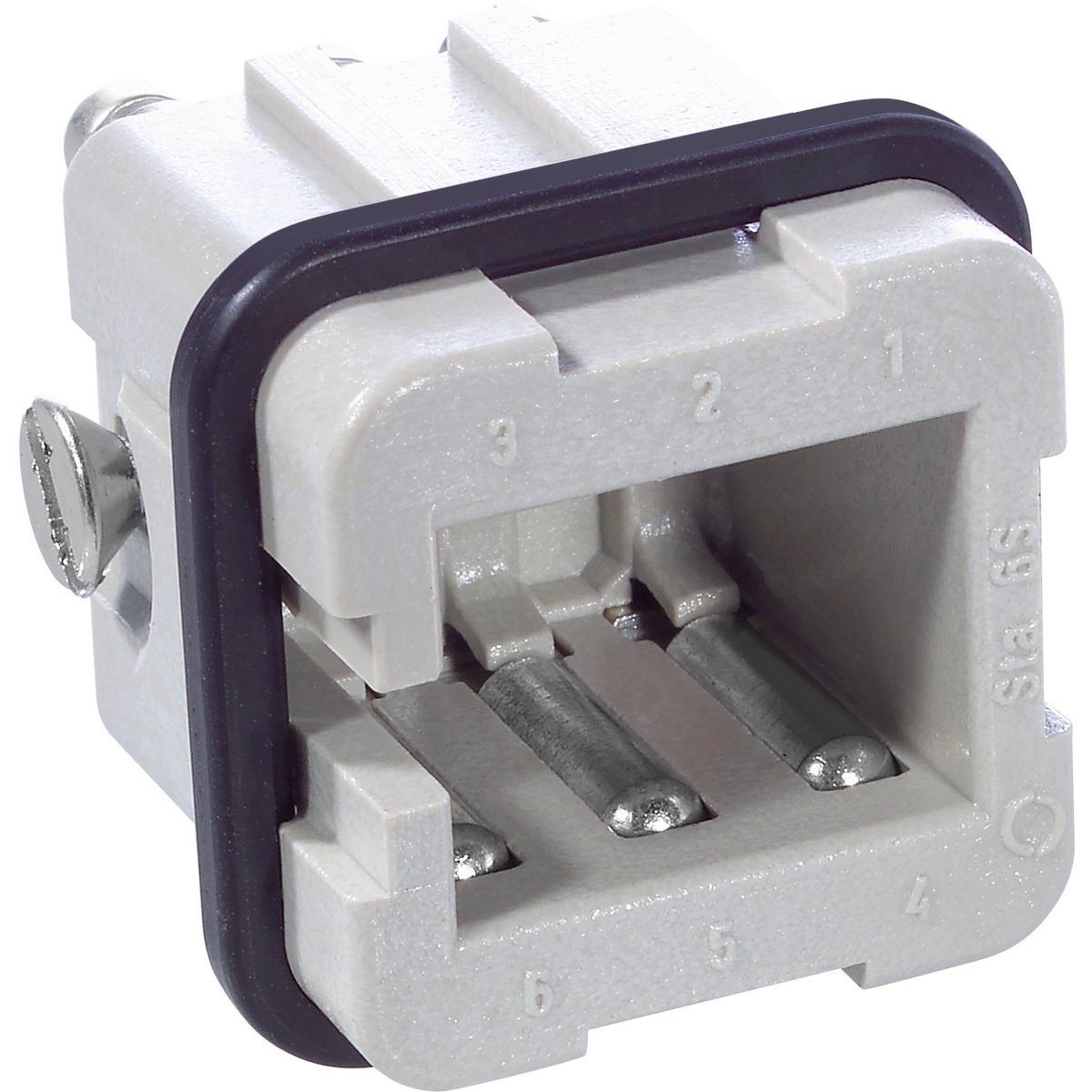

Einsatz mit Schraubanschluss Stift; Anzahl der Kontakte: 6; Baugröße: 3A; 24 V AC rms / DC nach IEC; 10 A nach UL; Für Querschnitt (min./max.): 0.5mm² – 1.5mm²; Kontakte inklusive; Polycarbonat
Vorteile
- gute Kontaktierung durch die starken Kontakfedern.
- Die bewährten STA Einsätze mit Federkontakten
Anwendungsbereiche
- Steuerungsanlagen
- Einschubtechnik
- Elektroniklabor
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Einsatz mit Schraubanschluss |
| Baugröße |
3A |
| Lieferumfang |
inklusive Schrauben |
| Kontakte inklusive |
Ja |
| Verpackungseinheit (VPE) |
10 |
| Zolltarifnummer |
85366990 |
| Gewicht |
0.017 kg |
Elektrische Kennwerte
| Bemessungsspannung |
24 V AC rms / DC nach IEC; 60 V DC nach IEC; 48 V AC rms / DC nach UL; 48 V AC rms / DC nach CSA |
| Bemessungsstrom |
10 A nach UL; 10 A nach CSA; 10 A nach IEC |
| Durchgangswiderstand max. |
3 mΩ |
| Schutzleiter in Einsatz integriert |
Nein |
Produktaufbau
| Anzahl der Kontakte |
6 |
| Anzahl der Leistungskontakte |
6 |
| Anzahl der PE-Kontakte |
0 |
| Ausführung des Kontakts |
Stift |
| Herstellungsverfahren des Kontaktes |
gestanzt |
| Kontakteinsatz Typ |
Stecker |
| Mit Drahtschutz |
Nein |
| Mit Schutzleiter |
Nein |
| Steckverbindertyp |
Stecker |
| Kontakteinsatz ohne Kontakte |
Nein |
| EMV Abschirmung |
Nein |
| Anschlussart Leiter |
Schraubanschluss |
| Abisolierlänge der Einzelader |
5 mm |
| Anschließbarer Leiterquerschnitt AWG min. |
20 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
16 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
0,5 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
1,5 mm² |
| Material Kontakt |
Messing |
| Material Kontakt Kurzform |
CuZn |
| Material Kontaktbeschichtung |
verzinnt |
| Material Kontakteinsatz |
Polycarbonat |
| Material Kontakteinsatz Kurzform |
PC |
| Farbe |
grau |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
100 |
| Verschmutzungsgrad |
3 |
| Einsatz im Ex-Bereich |
Nein |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
80 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL 94 V-0 |
| UV-beständig |
Nein |
| Chemisch beständig |
Nein |
| Säurebeständig |
Nein |
| Halogenfrei |
Nein |
| Schlagfest |
Ja |
| Vibrationsschutz |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| EAC zertifiziert |
Nicht benötigt |
| EAC Zertifizierungsnummer |
Отказное письмо № 39 |
| UR recognized |
Ja |
| UR Zertifizierung |
nach UL 1977 (e-file number: E75770) |
| UL Category Control Number |
ECBT2 |
| cUR recognized |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
IEC 61984 |
| TÜV zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Insert with screw connection Pin; Number of contacts: 6; Design size: 3A; 24 V AC rms / DC according to IEC; 10 A according to UL; For cross-section (min./max.): 0.5mm² – 1.5mm²; Contacts included; Polycarbonate
Benefits
- good contact due to the strong contact springs.
- The proven STA inserts with spring contacts
Applications
- Control systems
- Rack technology
- Electronic laboratory
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Insert with screw connection |
| Design size |
3A |
| Scope of delivery |
including screws |
| Contacts included |
Yes |
| Weight |
0.017 kg |
| Delivery Unit |
10 |
| customs code |
85366990 |
Electrical parameters
| Rated voltage |
24 V AC rms / DC according to IEC; 60 V DC according to IEC; 48 V AC rms / DC according to UL; 48 V AC rms / DC according to CSA |
| Rated current |
10 A according to UL; 10 A according to CSA; 10 A according to IEC |
| Max. contact resistance |
3 mΩ |
| Protective earth integrated into insert |
No |
Product design
| Number of contacts |
6 |
| Number of power contacts |
6 |
| Number of PE contacts |
0 |
| Contact variant |
Pin |
| Contact manufacturing method |
Stamped |
| Contact insert type |
Plug |
| With wire protection |
No |
| With protective earth |
No |
| Connector type |
Plug |
| Contact insert without contacts |
No |
| EMC shielding |
No |
| Conductor connection type |
Screw connection |
| Stripping length of single core |
5 mm |
| Min. connectable conductor cross-section AWG |
20 AWG |
| Max. connectable conductor cross-section AWG |
16 AWG |
| Min. connectable conductor cross-section (mm2) |
0.5 mm² |
| Max. connectable conductor cross-section (mm2) |
1.5 mm² |
| Contact material |
Brass |
| Contact material, short form |
CuZn |
| Contact coating material |
Tin-plated |
| Material contact insert |
Polycarbonate |
| Contact insert material, short form |
PC |
| Colour |
grey |
Product features
| Min. number of insertion cycles |
100 |
| Pollution degree |
3 |
| For use in hazardous areas |
No |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
80 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL 94 V-0 |
| UV-resistant |
No |
| Chemical resistant |
No |
| Acid-resistant |
No |
| Halogen-free |
No |
| Impact-resistant |
Yes |
| Vibration protection |
No |
Certifications and standards
| CE marking |
No |
| EAC-certified |
Not required |
| EAC certification number |
Отказное письмо № 39 |
| UR recognised |
Yes |
| UR certification |
according to UL 1977 (e-file number: E75770) |
| UL category control number |
ECBT2 |
| cUR recognised |
No |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
IEC 61984 |
| TÜV certified |
No |
| Fire protection tested for railway vehicles |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
