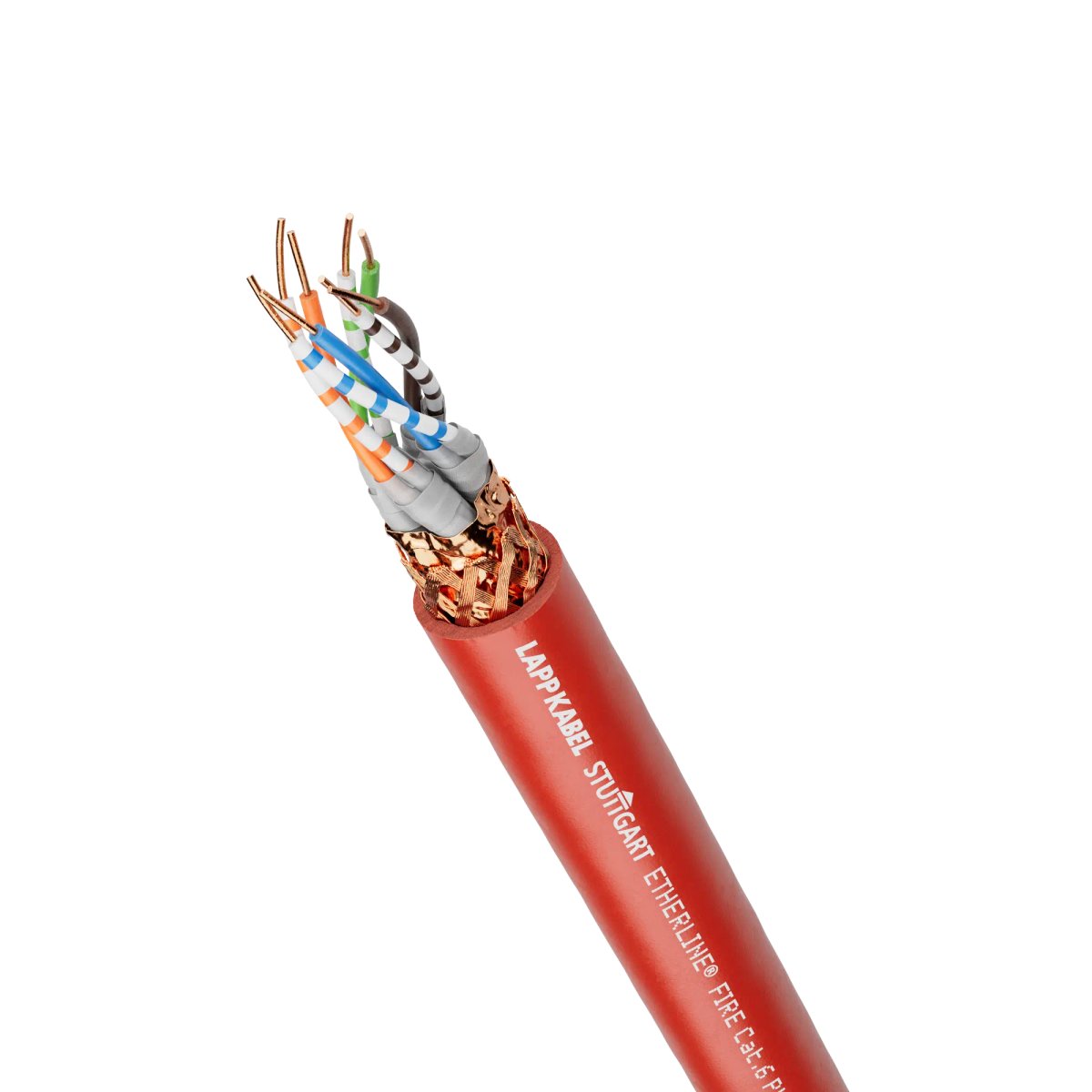

Ethernet-Leitung; feste Verlegung; ETHERNET/IP; Cat.5e; F/FTP; Halogenfrei; rot
Vorteile
- Isolationserhalt bis zu 120 Minuten unter Einwirkung von Feuer (Klassifikation PH120 nach DIN EN 50200). In dieser Zeit besteht keine Kurzschlussgefahr für die Leitung.
- Variante „Cat. 6“ bietet zudem Funktionserhalt einer kontinuierlichen Datenübertragung bis zu 120 Minuten unter Einwirkung von Feuer (gemäß DIN EN 50289-4-16).
- Hochwertige Beständigkeit gegenüber elektromagnetischen Störungen durch doppelte Schirmung.
- Halogenfreies Produkt, das im Brandfall keine ätzenden Säuren oder gesundheitlich bedenklichen Gase entwickelt.
- Geringe Rauchdichte im Brandfall (nach DIN EN IEC 61034-2).
- Geringe Korrosivität der Gase im Brandfall (nach DIN EN IEC 60754-2).
- Zur Übertragung analoger und digitaler Signale im Frequenzbereich bis 100 MHz (Cat.5e) bzw. bis 250 MHz (Cat.6).
Anwendungsbereiche
- Speziell zur Daten- und Signalübertragung in brandgefährdeten Bereichen mit leicht brennbaren Werkstoffen.
- Variante „Cat. 6“ speziell zur Daten- und Signalübertragung in Bereichen, die im Brandfall wesentlich für die laufende Funktionsfähigkeit einer Anlage sind (Notstromkreise).
- Zur Verwendung in der Gebäudeautomation.
- Zur Verwendung in Backbone-Netzwerkbereichen.
- Zur festen Verlegung (Übertragungsstrecke max. 100 m).
Technische Daten
Allgemeine Informationen
| Marke |
ETHERLINE® |
| Produkttyp |
Ethernet-Leitung |
| Gewicht |
75 kg/km |
| Kupferzahl |
24 kg/km |
| gültiges Feldbus oder Ethernet System |
ETHERNET/IP |
| Industrie Segment |
Lüftungs- & Klimatechnik; Gebäudeautomation |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Nennspannung |
48 V AC rms nach IEC |
| Bemessungsspannung Ader zu Ader |
50 V AC rms nach IEC |
| Maximale Betriebsspannung (nicht für Energieübertragung) |
125 V |
| Prüfspannung Ader/Ader |
0.7 kV |
| Prüfspannung Ader/Schirm |
0.7 kV |
| Unterstützt Power over Ethernet |
IEEE 802.3af (PoE); IEEE 802.3at (PoE+); IEEE 802.3bt (4PPoE) |
| Schleifenwiderstand bei 20°C |
134 Ω/km |
| Nennwellenwiderstand |
100 Ω |
| Mögliche Übertragungsgeschwindigkeit |
1000 Mbit/s |
| Signalausbreitungsgeschwindigkeit (nom.) |
0,67 c |
Produktaufbau
| Leiter Anzahl/Größe |
4x2x23/1AWG |
| Leiternennquerschnitt (metrisch) |
0,25 mm² |
| Leiternennquerschnitt (AWG) |
23 AWG |
| Führender Leiterquerschnitt |
AWG |
| Drahtzahl |
1 |
| Leitermaterial |
blankes Kupfer |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
8 |
| Anzahl Paare |
4 |
| Bewicklung Paar |
Plastikband |
| Verseilart |
Twisted-pair |
| Zusätzliches Verseilelement |
Trennkreuz |
| Bewicklung über Verseilung |
Spezialband |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
Kupferband |
| Kurzform Schirmung |
F/FTP |
| Mit Bewehrung |
Nein |
| Mit Nagetierschutz |
Nein |
| Min. Durchmesser der Ader |
0,9 mm |
| Nenndurchmesser der Ader |
0,95 mm |
| Max. Durchmesser der Ader |
1,05 mm |
| Min. Aussendurchmesser |
8,3 mm |
| Nennaussendurchmesser |
8,6 mm |
| Max. Aussendurchmesser |
8,9 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyethylen |
| Grundmaterial der Aderisolation, Kurzform |
PE |
| Bewicklung Ader |
Spezialband |
| Grundmaterial des Außenmantels |
Halogenfreie Mischung |
| Außenmantelfarbe |
rot |
| Außenmantelfarbe RAL Ton |
RAL 3000 |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
feste Verlegung |
| Für Dauerbiegung |
Nein |
| Für Torsionsbelastung |
Nein |
| Trommelbar |
Nein |
| Minimaler Biegeradius, festverlegt |
15 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
133,5 mm |
| Temperatur, fest verlegt |
-20 °C bis 70 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
70 °C |
| Temperatur, fest verlegt min |
-20 °C |
| Montagetemperatur min. |
-20 °C |
| Montagetemperatur max. |
70 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| Isolationserhalt |
IEC 60331-23 FE90 |
| Funktionserhalt nach EN 50200 |
PH120 |
| Korrosivität der Brandgase nach |
IEC 60754-2 |
| UV-beständig |
Nein |
| Chemisch beständig |
Ja |
| Halogenfrei |
Ja |
| Halogenfreiheit nach |
IEC 60754-1 |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Adhäsionsarme Manteloberfläche |
Ja |
| Ethernet Kabel Kategorie |
Cat.5e |
| Fast Connect (FC) Kabel |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Nein |
| Ecolab zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Ethernet cable; Fixed installation; ETHERNET/IP; Cat.5e; F/FTP; Halogen-free; red
Benefits
- Insulation integrity for up to 120 minutes under the effect of fire (classification PH120 according to DIN EN 50200). There is no risk of cable shorting during this time.
- Variant “Cat. 6“ also ensures functional integrity of continuous data transmission for up to 120 minutes during exposure to fire (in accordance with DIN EN 50289-4-16).
- High-quality resistance to electromagnetic interference thanks to double shielding.
- Halogen free product that does not produce corrosive acids or hazardous gases in the event of a fire.
- Low smoke density in the event of fire (according to DIN EN IEC 61034-2).
- Low corrosiveness of gases in the event of fire (according to DIN EN IEC 60754-2).
- For the transmission of analogue and digital signals in the frequency range up to 100 MHz (Cat. 5e) or up to 250 MHz (Cat. 6).
Applications
- Especially for data and signal transmission in areas at risk of fire with highly flammable materials.
- Variant “Cat. 6“ specifically for data and signal transmission in areas that are essential for the continuous functioning of a system in the event of a fire (emergency circuits).
- For use in building automation.
- For use in backbone network areas.
- For fixed installation (max. transmission distance 100 m).
Technical specifications
General information
| Brand |
ETHERLINE® |
| Product type |
Ethernet cable |
| Weight |
75 kg/km |
| Copper index |
24 kg/km |
| valid fieldbus or Ethernet system |
ETHERNET/IP |
| Industry segment |
HVAC; Building Automation |
| customs code |
85444993 |
Electrical parameters
| Nominal voltage |
48 V AC rms according to IEC |
| Rated voltage core to core |
50 V AC rms according to IEC |
| Maximum operating voltage (not for power transmission) |
125 V |
| Test voltage core/core |
0.7 kV |
| Test voltage core/screening |
0.7 kV |
| Supports Power over Ethernet |
IEEE 802.3af (PoE); IEEE 802.3at (PoE+); IEEE 802.3bt (4PPoE) |
| Loop resistance at 20°C |
134 Ω/km |
| Nominal surge impedance |
100 Ω |
| Possible data transmission rates |
1000 Mbit/s |
| Signal propagation speed (nom.) |
0.67 c |
Product design
| Conductor number/size |
4x2x23/1AWG |
| Nominal conductor cross-section (metric) |
0.25 mm² |
| Nominal conductor cross-section (AWG) |
23 AWG |
| Leading conductor cross-section |
AWG |
| Number of wires |
1 |
| Conductor material |
Bare copper |
| Including protective earth |
No |
| Number of cores |
8 |
| Number of pairs |
4 |
| Pair wrapping |
Plastic tape |
| Stranding type |
Twisted-pair |
| Additional stranding element |
Cross separator |
| Wrapping over stranding |
Special tape |
| Shielded |
Yes |
| Type of overall screening |
Copper tape |
| Shielding, short form |
F/FTP |
| With armouring |
No |
| With rodent protection |
No |
| Min. core diameter |
0.9 mm |
| Nominal core diameter |
0.95 mm |
| Max. core diameter |
1.05 mm |
| Min. outer diameter |
8.3 mm |
| Nominal outer diameter |
8.6 mm |
| Max. outer diameter |
8.9 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyethylene |
| Core insulation basic material, short form |
PE |
| Core wrapping |
Special tape |
| Basic material of outer sheath |
Halogen-free compound |
| Outer sheath colour |
red |
| Cable sheath RAL colour |
RAL 3000 |
| Core identification |
Colours |
Product features
| Application area |
Fixed installation |
| For permanent bending |
No |
| For torsional load |
No |
| Windable |
No |
| Minimum bending radius, stationary |
15 x outer diameter |
| Minimum bending radius in mm, fixed installation |
133.5 mm |
| Temperature, fixed installation |
-20 °C to 70 °C max. conductor temperature |
| Temperature, fixed installation max |
70 °C |
| Temperature, fixed installation min |
-20 °C |
| Installation temperature min. |
-20 °C |
| Max. assembly temperature |
70 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| Insulation integrity |
IEC 60331-23 FE90 |
| Functional integrity according to EN 50200 |
PH120 |
| Corrosiveness of combustion gases according to |
IEC 60754-2 |
| UV-resistant |
No |
| Chemical resistant |
Yes |
| Halogen-free |
Yes |
| Halogen-free according to |
IEC 60754-1 |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Low-adhesive sheath surface |
Yes |
| Ethernet cable category |
Cat.5e |
| Fast Connect (FC) cable |
No |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| Fire protection tested for railway vehicles |
No |
| Ecolab certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
