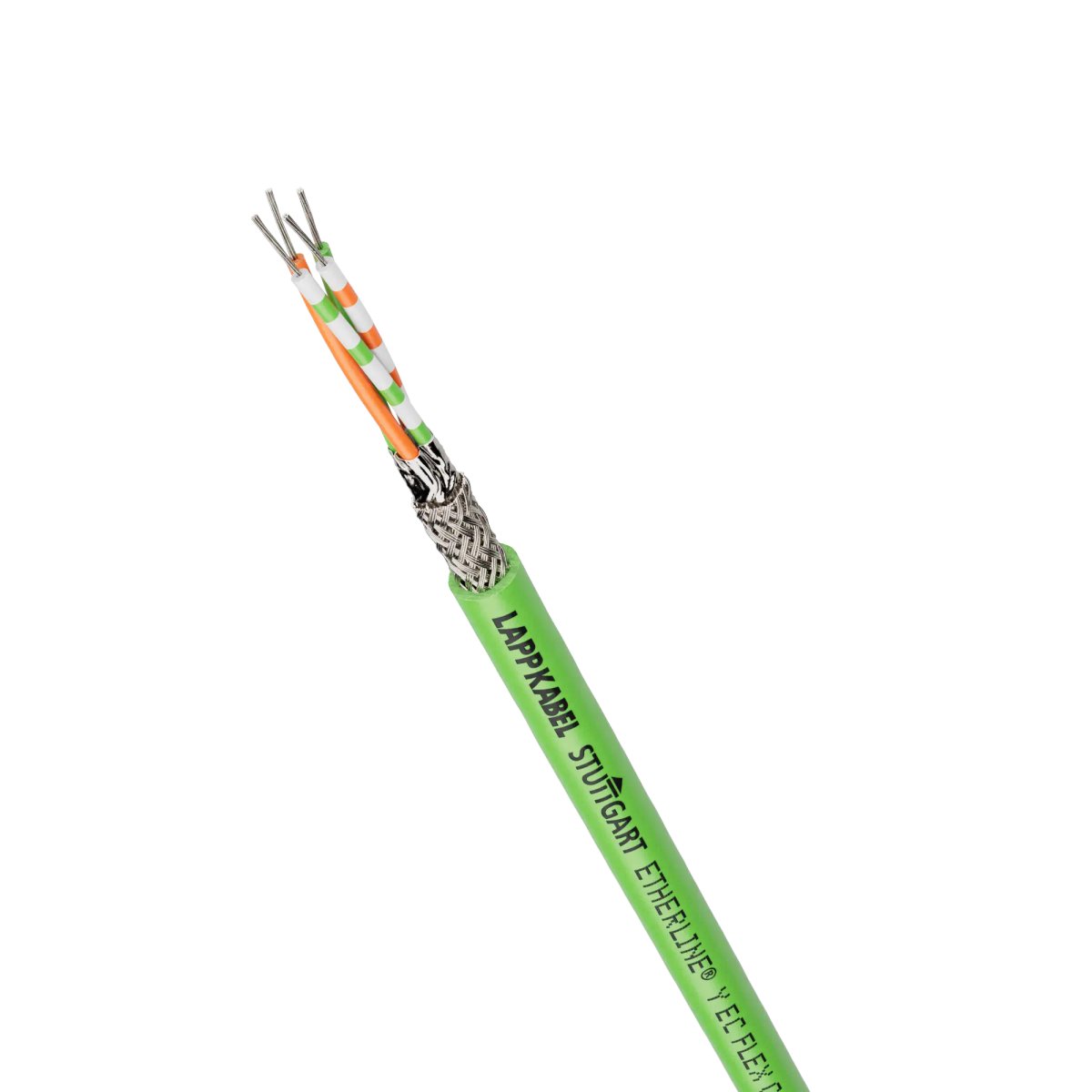

Ethernet-Leitung; flexibel; ETHERNET/IP, EtherCAT; Cat.5e; SF/UTP; PVC; grün
Vorteile
- Schneller Informationsaustausch durch Ethernet-Technologie.
- Cat.5e-Performance bis 100 Mbit/s.
- Zur Übertragung analoger und digitaler Signale im Frequenzbereich bis 100 MHz.
- Mit robustem PVC-Außenmantel oder abriebfestem PUR-Außenmantel verfügbar.
- Variante „P“ mit PUR-Außenmantel ist halogenfrei zur Einhaltung besonderer Brandschutzanforderungen.
- Erhöhte Beständigkeit gegenüber elektromagnetischen Störungen dank Verseilung als Sternvierer sowie doppelter Schirmung aus aluminiumkaschierter Folie und Kupferabschirmgeflecht mit hohem Bedeckungsgrad (SF/UTP).
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Anwendungsbereiche
- Zur strukturierten Gebäudeverkabelung gemäß EN 50173 und ISO/IEC 11801.
- Speziell für Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist.
- Für alle LAN-Netzwerke und Ethernet-Anwendungen bis 100Base-T geeignet.
- Auch für EtherCAT- und EtherNet/IP-Anwendungen geeignet.
- Geeignet für die Patchkabel-Konfektion bis 60 m Kabellänge.
- Zur festen Verlegung und gelegentlichen Bewegung.
- Weitgehend beständig gegenüber Säuren, Laugen und Ölen.
Technische Daten
Allgemeine Informationen
| Marke |
ETHERLINE® |
| Produkttyp |
Ethernet-Leitung |
| Gewicht |
32 kg/km |
| Kupferzahl |
20 kg/km |
| gültiges Feldbus oder Ethernet System |
ETHERNET/IP; EtherCAT |
| Zolltarifnummer |
85444995 |
Elektrische Kennwerte
| Nennspannung |
48 V AC rms nach IEC |
| Bemessungsspannung Ader zu Ader |
300 V AC rms nach UL; 50 V AC rms nach IEC |
| Maximale Betriebsspannung (nicht für Energieübertragung) |
125 V |
| Prüfspannung Ader/Ader |
1.7 kV |
| Prüfspannung Ader/Schirm |
1.7 kV |
| Unterstützt Power over Ethernet |
IEEE 802.3af (PoE); IEEE 802.3at (PoE+) |
| Nennwellenwiderstand |
100 Ω |
| Mögliche Übertragungsgeschwindigkeit |
100 Mbit/s |
| Signalausbreitungsgeschwindigkeit (nom.) |
0,67 c |
Produktaufbau
| Leiter Anzahl/Größe |
1x4x26/7AWG |
| Leiternennquerschnitt (metrisch) |
0,14 mm² |
| Leiternennquerschnitt (AWG) |
26 AWG |
| Führender Leiterquerschnitt |
AWG |
| Drahtzahl |
7 |
| Leitermaterial |
verzinntes Kupfer |
| Leiteraufbau |
7-drähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
4 |
| Anzahl Paare |
2 |
| Optischer Bedeckungsgrad des Schirmgeflechts Paarschirmung |
85 % |
| Verseilart |
Sternvierer |
| Zusätzliches Verseilelement |
zentrale Blindader |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
verzinntes Kupfergeflecht |
| Kurzform Schirmung |
SF/UTP |
| Mit Nagetierschutz |
Nein |
| Min. Durchmesser der Ader |
0,95 mm |
| Nenndurchmesser der Ader |
1,03 mm |
| Max. Durchmesser der Ader |
1,1 mm |
| Min. Aussendurchmesser |
4,5 mm |
| Nennaussendurchmesser |
4,8 mm |
| Max. Aussendurchmesser |
5,1 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyolefin |
| Grundmaterial der Aderisolation, Kurzform |
PE |
| Grundmaterial des Außenmantels |
Polyvinylchlorid |
| Grundmaterial des Außenmantels, Kurzform |
PVC |
| Außenmantelfarbe |
grün |
| Außenmantelfarbe RAL Ton |
RAL 6018 |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
flexibel |
| Für Dauerbiegung |
Nein |
| Trommelbar |
Nein |
| Minimaler Biegeradius, festverlegt |
4 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
20,4 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
8 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
40,8 mm |
| Temperatur, fest verlegt |
-30 °C bis 80 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
80 °C |
| Temperatur, fest verlegt min |
-30 °C |
| Temperatur, gelegentlich bewegt |
-5 °C bis 50 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
50 °C |
| Temperatur, gelegentlich bewegt min |
-5 °C |
| Montagetemperatur min. |
-5 °C |
| Montagetemperatur max. |
50 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL VW-1; IEC 60332-1-2 |
| UV-beständig |
Nein |
| Halogenfrei |
Nein |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Ethernet Kabel Kategorie |
Cat.5e |
| Fast Connect (FC) Kabel |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Nein |
| UL listed |
Ja |
| UL Zertifizierung |
UL CMX nach UL 444 (e-file number: E236660) |
| cUR recognized |
Nein |
| cUL listed |
Ja |
| cUL Zertifizierung |
cUL CMX (75°C) nach CSA C22.2 No. 210 (e-file number: E236660) |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Ethernet cable; Flexible; ETHERNET/IP, EtherCAT; Cat.5e; SF/UTP; PVC; green
Benefits
- Fast information exchange through Ethernet technology.
- Cat. 5e performance up to 100 Mbit/s.
- For transmission of analogue and digital signals in the frequency range up to 100 MHz.
- Available with robust PVC or abrasion-resistant PUR outer sheath.
- Variant “P” with PUR outer sheath is halogen-free to comply with special fire protection requirements.
- High resistance to electromagnetic interference thanks to star quad stranding as well as double shielding made of aluminium-laminated foil and copper stranded shielding with a high degree of coverage (SF/UTP).
- UL certification according to technical data enables the product to be used on the North American market.
Applications
- For structured building cabling according to EN 50173 and ISO/IEC 11801.
- Especially for environments where electromagnetic compatibility (EMC) is required.
- Suitable for all LAN networks and Ethernet applications up to 100Base-T.
- Also suitable for EtherCAT and EtherNet/IP applications.
- Suitable for patch cable assembly up to a cable length of 60 m.
- For fixed installation and occasional movement.
- Highly resistant to acids, alkalis and oils.
Technical specifications
General information
| Brand |
ETHERLINE® |
| Product type |
Ethernet cable |
| Weight |
32 kg/km |
| Copper index |
20 kg/km |
| valid fieldbus or Ethernet system |
ETHERNET/IP; EtherCAT |
| customs code |
85444995 |
Electrical parameters
| Nominal voltage |
48 V AC rms according to IEC |
| Rated voltage core to core |
300 V AC rms according to UL; 50 V AC rms according to IEC |
| Maximum operating voltage (not for power transmission) |
125 V |
| Test voltage core/core |
1.7 kV |
| Test voltage core/screening |
1.7 kV |
| Supports Power over Ethernet |
IEEE 802.3af (PoE); IEEE 802.3at (PoE+) |
| Nominal surge impedance |
100 Ω |
| Possible data transmission rates |
100 Mbit/s |
| Signal propagation speed (nom.) |
0.67 c |
Product design
| Conductor number/size |
1x4x26/7AWG |
| Nominal conductor cross-section (metric) |
0.14 mm² |
| Nominal conductor cross-section (AWG) |
26 AWG |
| Leading conductor cross-section |
AWG |
| Number of wires |
7 |
| Conductor material |
Tin-plated copper |
| Conductor design |
7-wire |
| Including protective earth |
No |
| Number of cores |
4 |
| Number of pairs |
2 |
| Optical degree of coverage of the braided shielding pair shielding |
85 % |
| Stranding type |
Star quad |
| Additional stranding element |
Central dummy wire |
| Shielded |
Yes |
| Type of overall screening |
Tin-plated copper braiding |
| Shielding, short form |
SF/UTP |
| With rodent protection |
No |
| Min. core diameter |
0.95 mm |
| Nominal core diameter |
1.03 mm |
| Max. core diameter |
1.1 mm |
| Min. outer diameter |
4.5 mm |
| Nominal outer diameter |
4.8 mm |
| Max. outer diameter |
5.1 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyolefin |
| Core insulation basic material, short form |
PE |
| Basic material of outer sheath |
Polyvinylchloride |
| Basic material of outer sheath, short form |
PVC |
| Outer sheath colour |
green |
| Cable sheath RAL colour |
RAL 6018 |
| Core identification |
Colours |
Product features
| Application area |
Flexible |
| For permanent bending |
No |
| Windable |
No |
| Minimum bending radius, stationary |
4 x outer diameter |
| Minimum bending radius in mm, fixed installation |
20.4 mm |
| Minimum bending radius, occasionally flexing |
8 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
40.8 mm |
| Temperature, fixed installation |
-30 °C to 80 °C max. conductor temperature |
| Temperature, fixed installation max |
80 °C |
| Temperature, fixed installation min |
-30 °C |
| max. conductor temperature, occasionally moved |
-5 °C to 50 °C max. conductor temperature |
| Temperature, occasionally moved max |
50 °C |
| Temperature, occasionally moved min |
-5 °C |
| Installation temperature min. |
-5 °C |
| Max. assembly temperature |
50 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL VW-1; IEC 60332-1-2 |
| UV-resistant |
No |
| Halogen-free |
No |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Ethernet cable category |
Cat.5e |
| Fast Connect (FC) cable |
No |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
No |
| UL listed |
Yes |
| UL certification |
UL CMX according to UL 444 (e-file number: E236660) |
| cUR recognised |
No |
| cUL listed |
Yes |
| cUL certification |
cUL CMX (75°C) according to CSA C22.2 No. 210 (e-file number: E236660) |
| CSA certified |
No |
| VDE certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
