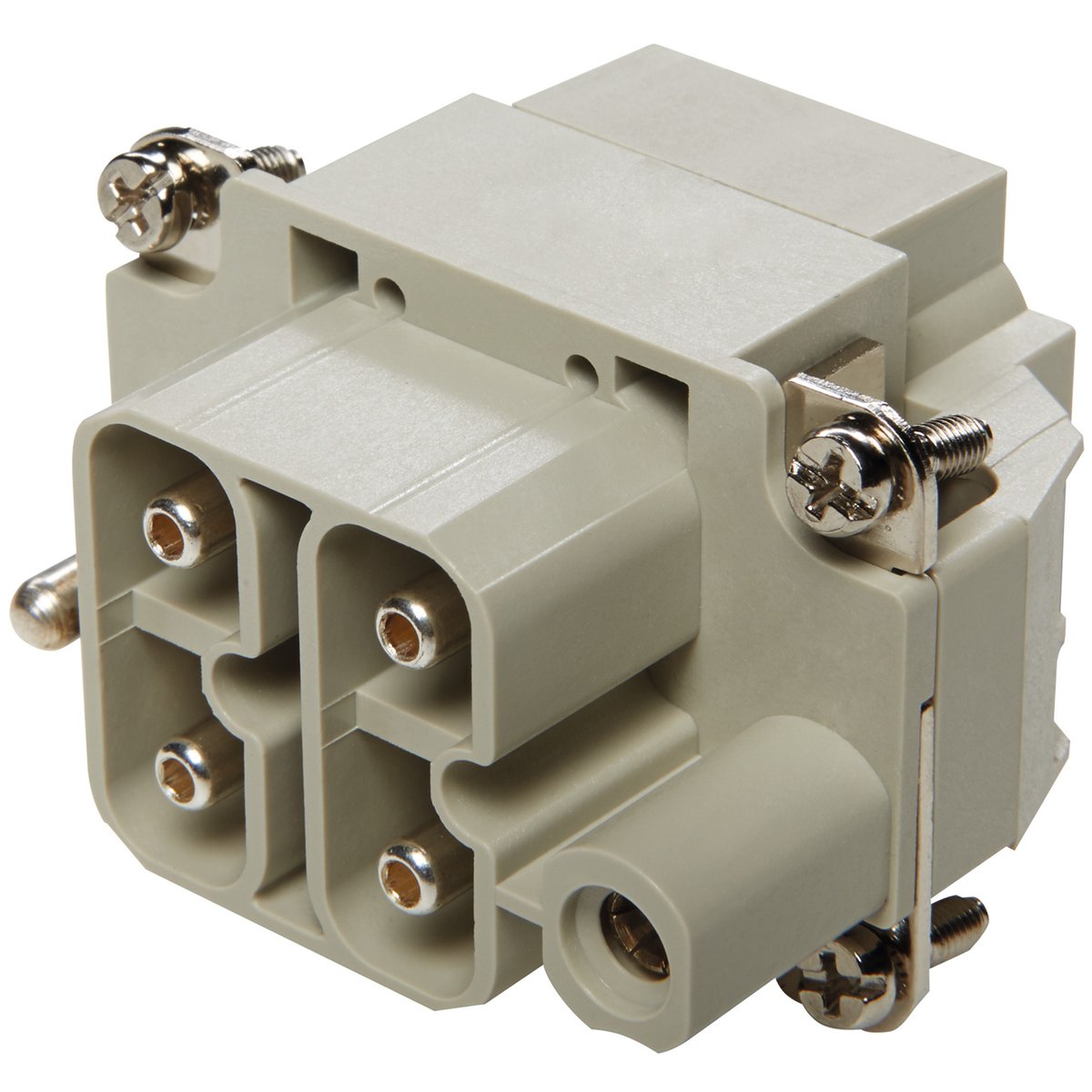

Einsatz mit Schraubanschluss Stift; Anzahl der Kontakte: 5; Baugröße: 6B; 1000 V AC rms / DC nach IEC; 40 A nach IEC; Für Querschnitt (min./max.): 2.5mm² – 10mm²; Kontakte inklusive; Polycarbonat
Vorteile
- Schnelle und einfache Montage
- Sehr großer Strom übertragbar
- Geringer Platzbedarf
- Axialschraubanschluss für Montage ohne Spezialwerkzeug
Anwendungsbereiche
- Maschinenbau
- Anlagenbau
- Erneuerbare Energien
Produkthinweise
- Handels-Produkt, kein LAPP-Produkt.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Einsatz mit Schraubanschluss |
| Baugröße |
6B |
| Kontakte inklusive |
Ja |
| Gewicht |
0.079 kg |
| Verpackungseinheit (VPE) |
1 |
| Zolltarifnummer |
85366990 |
Elektrische Kennwerte
| Bemessungsstoßspannung |
8 kV AC rms / DC nach IEC 61984 |
| Bemessungsspannung |
1000 V AC rms / DC nach IEC; 600 V AC rms / DC nach UL; 600 V AC rms / DC nach CSA |
| Bemessungsstrom |
40 A nach IEC; 40 A nach UL; 40 A nach CSA |
| Überspannungskategorie |
III |
| Durchgangswiderstand max. |
1 mΩ |
| Schutzleiter in Einsatz integriert |
Ja |
Produktaufbau
| Anzahl der Kontakte |
5 |
| Anzahl der Leistungskontakte |
4 |
| Anzahl der PE-Kontakte |
1 |
| Ausführung des Kontakts |
Stift |
| Herstellungsverfahren des Kontaktes |
gedreht |
| Kontakteinsatz Typ |
Stecker |
| Mit Drahtschutz |
Ja |
| Mit Schutzleiter |
Ja |
| Steckverbindertyp |
Stecker |
| Kontakteinsatz ohne Kontakte |
Nein |
| EMV Abschirmung |
Nein |
| Anschlussart Leiter |
Axialschraubanschluss |
| Anschlussart PE |
Schraubanschluss |
| Anschließbarer Leiterquerschnitt AWG min. |
14 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
8 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
2,5 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
10 mm² |
| Material Kontakt |
Messing |
| Material Kontakt Kurzform |
CuZn |
| Material Kontaktbeschichtung |
versilbert |
| Material Kontaktbeschichtung Kurzform |
Ag |
| Material Kontakteinsatz |
Polycarbonat |
| Material Kontakteinsatz Kurzform |
PC |
| Farbe |
grau |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
500 |
| Verschmutzungsgrad |
3 |
| Einsatz im Ex-Bereich |
Nein |
| Betriebstemperatur min. |
-40 °C |
| Betriebstemperatur max. |
125 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL 94 V-0 |
| UV-beständig |
Nein |
| Chemisch beständig |
Nein |
| Säurebeständig |
Nein |
| Halogenfrei |
Nein |
| Minimales Anzugsdrehmoment PE-Anschluß |
1,2 Nm |
| Maximales Anzugsdrehmoment PE-Anschluß |
1,2 Nm |
| Schlagfest |
Ja |
| Vibrationsschutz |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| UR recognized |
Nein |
| cUR recognized |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
IEC 61984 |
| TÜV zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- * Handels-Produkt, kein LAPP-Produkt.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Insert with screw connection Pin; Number of contacts: 5; Design size: 6B; 1000 V AC rms / DC according to IEC; 40 A according to IEC; For cross-section (min./max.): 2.5mm² – 10mm²; Contacts included; Polycarbonate
Benefits
- Fast and easy assembly
- Very high current transfer
- Lower space requirement
- Axial screw termination for assembly without special tool
Applications
- Mechanical engineering
- Plant engineering
- Renewable energy
Product notes
- Trade product, not a LAPP product.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Insert with screw connection |
| Design size |
6B |
| Contacts included |
Yes |
| Weight |
0.079 kg |
| Delivery Unit |
1 |
| customs code |
85366990 |
Electrical parameters
| Rated impulse voltage |
8 kV AC rms / DC according to IEC 61984 |
| Rated voltage |
1000 V AC rms / DC according to IEC; 600 V AC rms / DC according to UL; 600 V AC rms / DC according to CSA |
| Rated current |
40 A according to IEC; 40 A according to UL; 40 A according to CSA |
| Overvoltage category |
III |
| Max. contact resistance |
1 mΩ |
| Protective earth integrated into insert |
Yes |
Product design
| Number of contacts |
5 |
| Number of power contacts |
4 |
| Number of PE contacts |
1 |
| Contact variant |
Pin |
| Contact manufacturing method |
Machined |
| Contact insert type |
Plug |
| With wire protection |
Yes |
| With protective earth |
Yes |
| Connector type |
Plug |
| Contact insert without contacts |
No |
| EMC shielding |
No |
| Conductor connection type |
Axial screw connection |
| PE connection type |
Screw connection |
| Min. connectable conductor cross-section AWG |
14 AWG |
| Max. connectable conductor cross-section AWG |
8 AWG |
| Min. connectable conductor cross-section (mm2) |
2.5 mm² |
| Max. connectable conductor cross-section (mm2) |
10 mm² |
| Contact material |
Brass |
| Contact material, short form |
CuZn |
| Contact coating material |
Silver-plated |
| Contact coating material, short form |
Ag |
| Material contact insert |
Polycarbonate |
| Contact insert material, short form |
PC |
| Colour |
grey |
Product features
| Min. number of insertion cycles |
500 |
| Pollution degree |
3 |
| For use in hazardous areas |
No |
| Operating temperature min. |
-40 °C |
| Operating temperature max. |
125 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL 94 V-0 |
| UV-resistant |
No |
| Chemical resistant |
No |
| Acid-resistant |
No |
| Halogen-free |
No |
| Minimum tightening torque for PE connection |
1.2 Nm |
| Maximum tightening torque for PE connection |
1.2 Nm |
| Impact-resistant |
Yes |
| Vibration protection |
No |
Certifications and standards
| CE marking |
No |
| UR recognised |
No |
| cUR recognised |
No |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
IEC 61984 |
| TÜV certified |
No |
| Fire protection tested for railway vehicles |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- * Trade product, not a LAPP product.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
