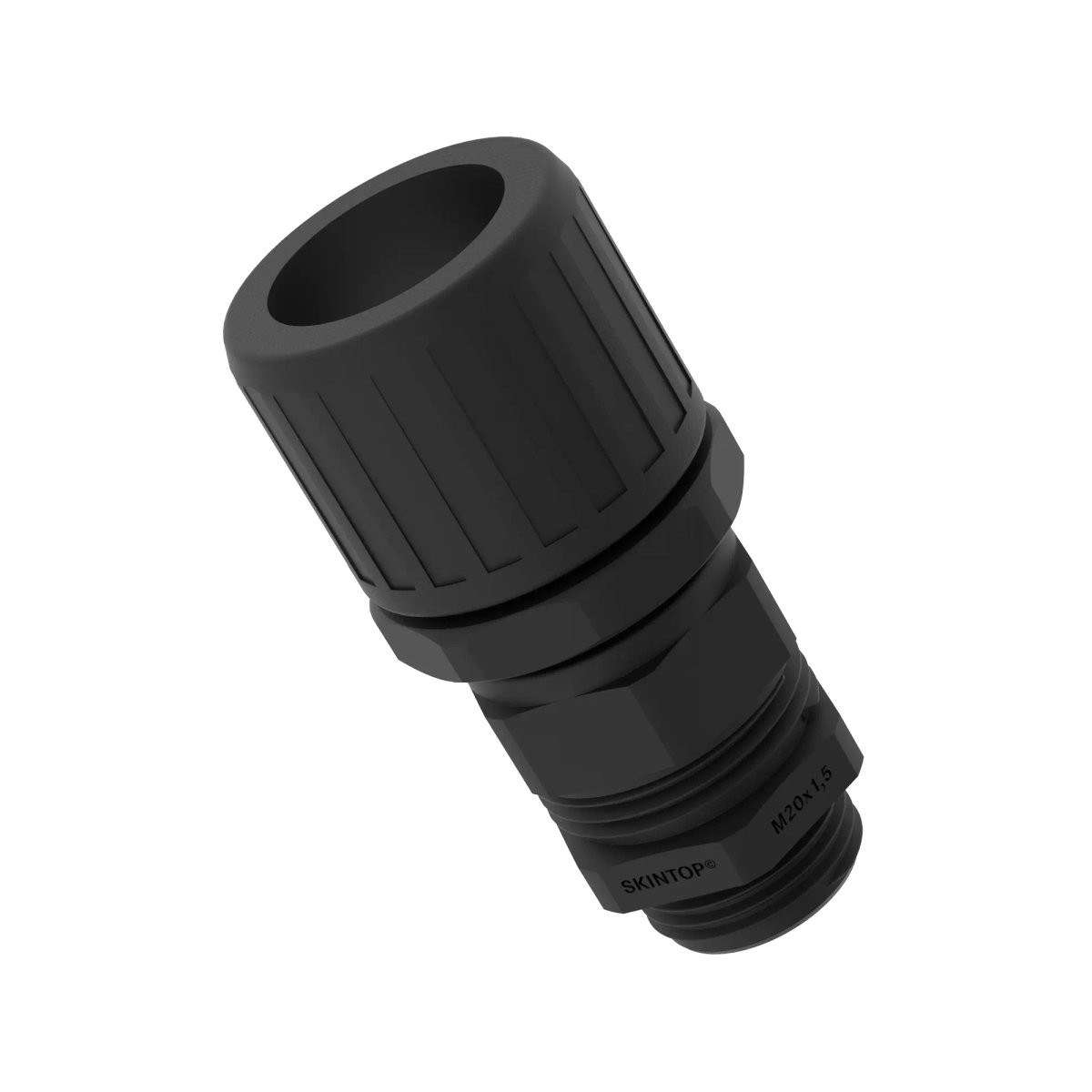

Schlauchverschraubung; M 20; Passend für Schutzschlauchgröße: 21; Halogenfrei; UV-beständig; IP 68 – 2 bar;
Vorteile
- Gewährt zusätzliche Zugentlastung der Leitung/en durch integrierte SKINTOP® Kabelverschraubung mit flexiblen Lamellen.
- Schnellverschluss mit Verschlusssicherung schützt vor ungewolltem Öffnen des Schlauchsystems.
- Einfache Demontage der Schlauchverschraubung mittels Schraubendreher.
- Flüssigkeitsdicht gemäß Schutzart IP 66 bzw. IP 68 (schlauchseitig, in Verbindung mit den Schutzschläuchen SILVYN® FPAS und SILVYN® HCC).
- Große, variable Klemmbereiche lassen verschiedene Leitungsaußendurchmesser zu.
- Produkt ist in drei verschiedenen metrischen Größen und zwei Schutzart-Varianten erhältlich.
Anwendungsbereiche
- Universell einsetzbar an Maschinenschnittstellen zur Verbindung eines Schutzschlauchsystems und einer Anwendung.
- Für Schutzschlauchsysteme, die eine zusätzliche Zugentlastung bei gleichzeitig höchster Abdichtung der Leitung benötigen.
- Zur Verwendung mit den Schutzschläuchen SILVYN® FPAS und SILVYN® HCC.
- Einsetzbar in trockenen, nassen und speziell in rauen und öligen Umgebungen.
- Hält chemischen und mechanischen Belastungen stand.
- Für den Außenbereich geeignet.
Technische Daten
Allgemeine Informationen
| Marke |
SILVYN® |
| Produkttyp |
Schlauchverschraubung |
| Lieferung mit Gegenmutter |
Nein |
| Lieferung mit O-Ring |
Nein |
| Verpackungsart |
Beutel |
| Verpackungseinheit (VPE) |
10 |
| Montageart |
in Gewindebohrung; mit Gegenmutter |
| Zolltarifnummer |
39174000 |
| Gewicht |
0.039 kg |
Produktaufbau
| Passend für Schutzschlauchgröße |
21 |
| Mit Biegeschutz |
Nein |
| Biegeschutz fest installiert |
Nein |
| Biegeschutz flexibel installiert |
Nein |
| Schlauchverschraubungsdesign |
gerade |
| Schutz gegen heiße Späne |
Nein |
| Teilbare Verschraubung |
Nein |
| Drehbares Gewinde |
Nein |
| Gewindeart |
metrisch |
| Gewindegröße |
M 20 |
| Gewindesteigung |
1,5 |
| Gewindelänge |
9 mm |
| Gewindenorm |
DIN EN 60423 |
| Klemmbereich min. |
7 mm |
| Klemmbereich max. |
13 mm |
| Für Schlauchaussendurchmesser |
21 mm |
| Dichtungsart |
Schlauchdichtring |
| Material Dichtung |
Acrylnitril-Butadien-Kautschuk |
| Material Verschraubungskörper |
Polyamid |
| Material Verschraubungskörper Kurzform |
PA |
| Farbe |
grau-schwarz |
Produkteigenschaften
| IP-Schutzart |
IP 68 – 2 bar |
| Einsatz im Ex-Bereich |
Nein |
| Flammwidrig |
Ja |
| UV-beständig |
Ja |
| Halogenfrei |
Ja |
| Ölbeständig |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| GGVS zertifiziert |
Nein |
| DNV zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
| NSF zertifiziert |
Nein |
| EHEDG zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.

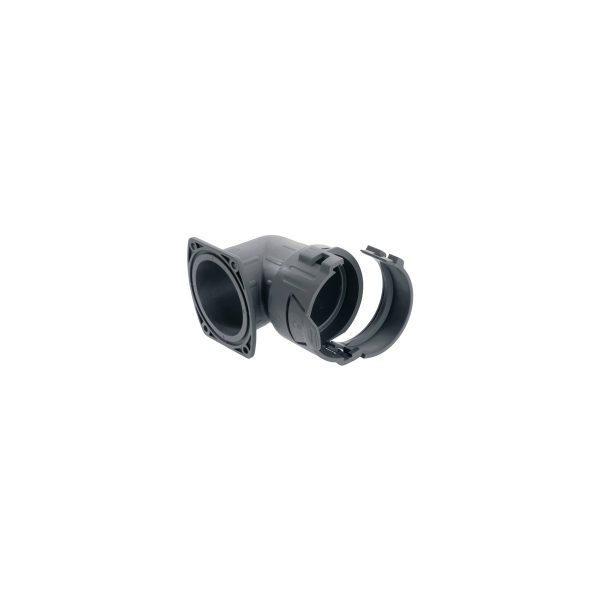

- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Conduit gland; M 20; Suitable for protective cable conduit size: 21; Halogen-free; UV-resistant; IP 68 – 2 bar;
Benefits
- Ensures additional cable strain relief thanks to the integrated SKINTOP® cable gland with flexible lamella.
- Quick-locking system with safety lock protects against unwanted opening of the hose system.
- Easy disassembly of the conduit gland using a screwdriver.
- Liquid-tight according to protection class IP 66 or IP 68 (conduit side, in conjunction with SILVYN® FPAS and SILVYN® HCC protective conduits).
- Large, variable clamping ranges allow different cable outer diameters.
- Product is available in three different metric sizes and two protection class variants.
Applications
- Can be used universally on machine interfaces to connect a protective conduit system and an application.
- For protective cable conduit systems that require additional strain relief while simultaneously sealing the cable.
- For use with SILVYN® FPAS and SILVYN® HCC protective conduits.
- Can be used in dry and wet conditions, and especially in harsh and oily environments.
- Withstands chemical and mechanical stress.
- Suitable for outdoor use.
Technical specifications
General information
| Brand |
SILVYN® |
| Product type |
Conduit gland |
| Delivery with lock nut |
No |
| Delivery with O-ring |
No |
| Weight |
0.039 kg |
| Packaging type |
Bag |
| Delivery Unit |
10 |
| Installation type |
in threaded borehole; with lock nut |
| customs code |
39174000 |
Product design
| Suitable for protective cable conduit size |
21 |
| With bending protection |
No |
| Bending protection fixed installation |
No |
| Flexibly installed bending protection |
No |
| Conduit gland design |
Straight |
| Protection against hot chips |
No |
| Divisible conduit gland |
No |
| Rotatable thread |
No |
| Thread type |
Metric |
| Thread size |
M 20 |
| Thread increase |
1,5 |
| Thread length |
9 mm |
| Thread standard |
DIN EN 60423 |
| Min. clamping range |
7 mm |
| Max. clamping range |
13 mm |
| For conduit outer diameter |
21 mm |
| Seal type |
Conduit sealing ring |
| Sealing material |
Acrylonitrile butadiene rubber |
| Gland body material |
Polyamide |
| Cable gland body material, short form |
PA |
| Colour |
grey/black |
Product features
| IP protection rating |
IP 68 – 2 bar |
| For use in hazardous areas |
No |
| Flame-retardant |
Yes |
| UV-resistant |
Yes |
| Halogen-free |
Yes |
| Oil-resistant |
Yes |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| GGVS certified |
No |
| DNV-certified |
No |
| Ecolab certified |
No |
| NSF certified |
No |
| EHEDG certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
