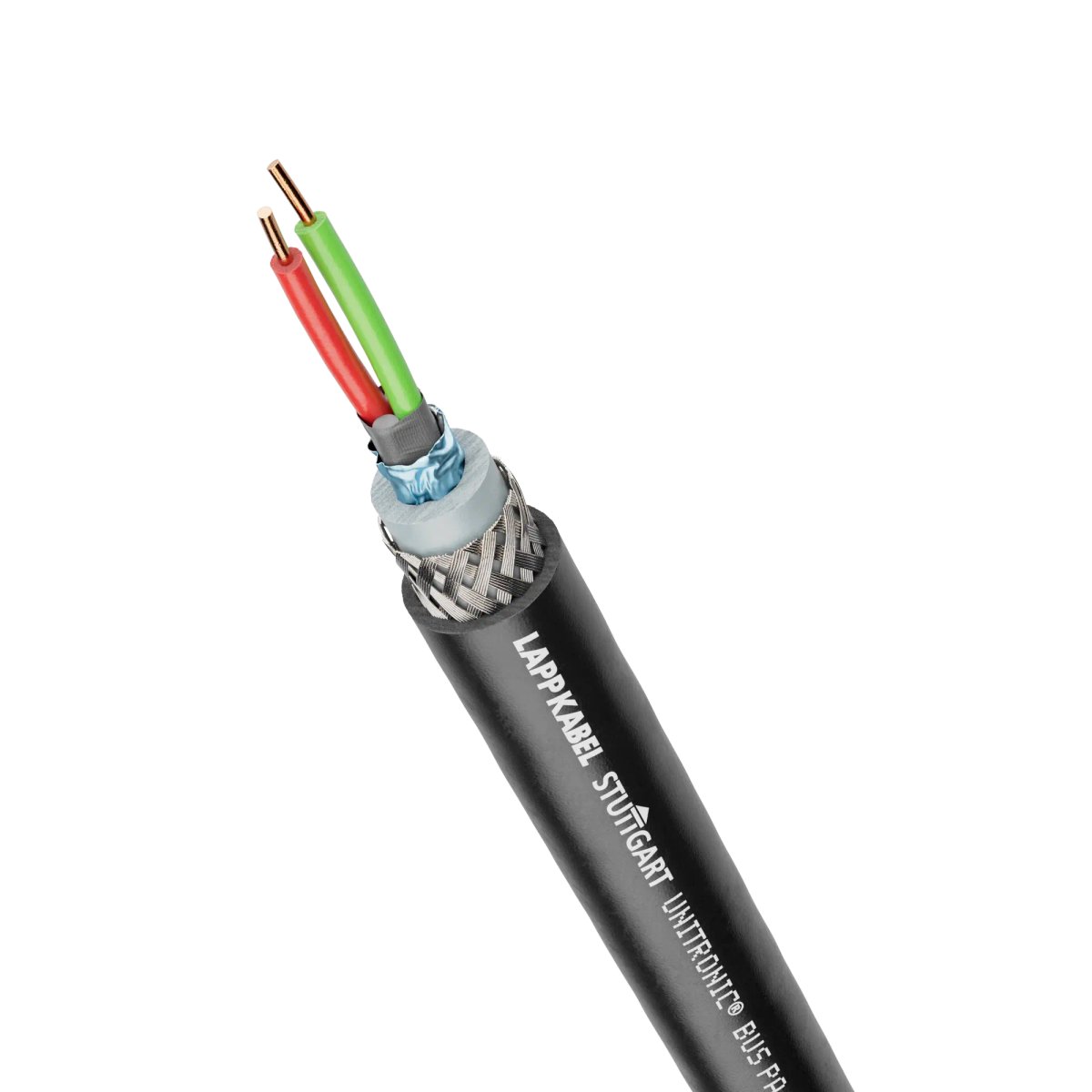

Busleitung; PROFIBUS PA; feste Verlegung; Nennwellenwiderstand: 100; PVC; schwarz
Vorteile
- FC (Fast Connect) Variante ist öl- und UV-beständig
Anwendungsbereiche
- Applikation Prozessautomation für die Anbindung von Sensoren und Aktoren – auch im explosionsgefährdeten Bereich.
- Feste Verlegung
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Busleitung |
| Gewicht |
103 kg/km |
| Kupferzahl |
45.5 kg/km |
| gültiges Feldbus oder Ethernet System |
PROFIBUS PA |
| Zolltarifnummer |
85444991 |
Elektrische Kennwerte
| Maximale Betriebsspannung (nicht für Energieübertragung) |
250 V |
| Prüfspannung Ader/Ader |
1.5 kV |
| Nennwellenwiderstand |
100 Ω |
Produktaufbau
| Leiter Anzahl/Größe |
1X2X1.0 |
| Leiternennquerschnitt (metrisch) |
0,8 mm² |
| Leiternenndurchmesser (mm) |
1,05 mm |
| Drahtzahl |
1 |
| Leitermaterial |
blankes Kupfer |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
2 |
| Anzahl Paare |
1 |
| Verseilart |
Twisted-pair |
| Bewicklung über Verseilung |
Kunststofffolie |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
alukaschierte Kunststofffolie; verzinntes Kupfergeflecht |
| Mit Nagetierschutz |
Nein |
| Nennaussendurchmesser |
8 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Geschäumtes Polyethylen |
| Grundmaterial der Aderisolation, Kurzform |
Foam-Skin PE |
| Grundmaterial des Innenmantels |
Polyvinylchlorid |
| Grundmaterial des Innenmantels Kurzform |
PVC |
| Innenmantel Farbe |
weiß |
| Grundmaterial des Außenmantels |
Polyvinylchlorid |
| Grundmaterial des Außenmantels, Kurzform |
PVC |
| Außenmantelfarbe |
schwarz |
| Außenmantelfarbe RAL Ton |
RAL 9005 |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
feste Verlegung |
| Einsatz im Ex-Bereich |
Ja |
| Minimaler Biegeradius, festverlegt |
8 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
64 mm |
| Temperatur, fest verlegt |
-30 °C bis 80 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
80 °C |
| Temperatur, fest verlegt min |
-30 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| UV-beständig |
Ja |
| UV-beständig nach |
EN 50289-4-17 |
| Halogenfrei |
Nein |
| Ölbeständig |
Ja |
| Ölbeständigkeit nach |
UL 1581 Absatz 480 (60°C) |
| Fast Connect (FC) Kabel |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- SIMATIC® ist ein eingetragenes Warenzeichen der SIEMENS AG.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Bus cable; PROFIBUS PA; Fixed installation; Nominal surge impedance: 100; PVC; black
Benefits
- FC (Fast Connect) version is oil and UV-resistant
Applications
- Process-automation application for connecting sensors and actuators – including areas with risks of explosion.
- Fixed Installation
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Bus cable |
| Weight |
103 kg/km |
| Copper index |
45.5 kg/km |
| valid fieldbus or Ethernet system |
PROFIBUS PA |
| customs code |
85444991 |
Electrical parameters
| Maximum operating voltage (not for power transmission) |
250 V |
| Test voltage core/core |
1.5 kV |
| Nominal surge impedance |
100 Ω |
Product design
| Conductor number/size |
1X2X1.0 |
| Nominal conductor cross-section (metric) |
0.8 mm² |
| Nominal conductor diameter (mm) |
1.05 mm |
| Number of wires |
1 |
| Conductor material |
Bare copper |
| Including protective earth |
No |
| Number of cores |
2 |
| Number of pairs |
1 |
| Stranding type |
Twisted-pair |
| Wrapping over stranding |
Plastic film |
| Shielded |
Yes |
| Type of overall screening |
Aluminium-laminated plastic foil; Tin-plated copper braiding |
| With rodent protection |
No |
| Nominal outer diameter |
8 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyethylene foam |
| Core insulation basic material, short form |
Foam-Skin PE |
| Basic material of inner sheath |
Polyvinylchloride |
| base material inner sheath shortname |
PVC |
| Inner sheath colour |
white |
| Basic material of outer sheath |
Polyvinylchloride |
| Basic material of outer sheath, short form |
PVC |
| Outer sheath colour |
black |
| Cable sheath RAL colour |
RAL 9005 |
| Core identification |
Colours |
Product features
| Application area |
Fixed installation |
| For use in hazardous areas |
Yes |
| Minimum bending radius, stationary |
8 x outer diameter |
| Minimum bending radius in mm, fixed installation |
64 mm |
| Temperature, fixed installation |
-30 °C to 80 °C max. conductor temperature |
| Temperature, fixed installation max |
80 °C |
| Temperature, fixed installation min |
-30 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| UV-resistant |
Yes |
| UV-resistant according to |
EN 50289-4-17 |
| Halogen-free |
No |
| Oil-resistant |
Yes |
| Oil resistance according to |
UL 1581 paragraph 480 (60°C) |
| Fast Connect (FC) cable |
Yes |
Certifications and standards
| CE marking |
No |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- SIMATIC® is a registered trademark of SIEMENS AG.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
