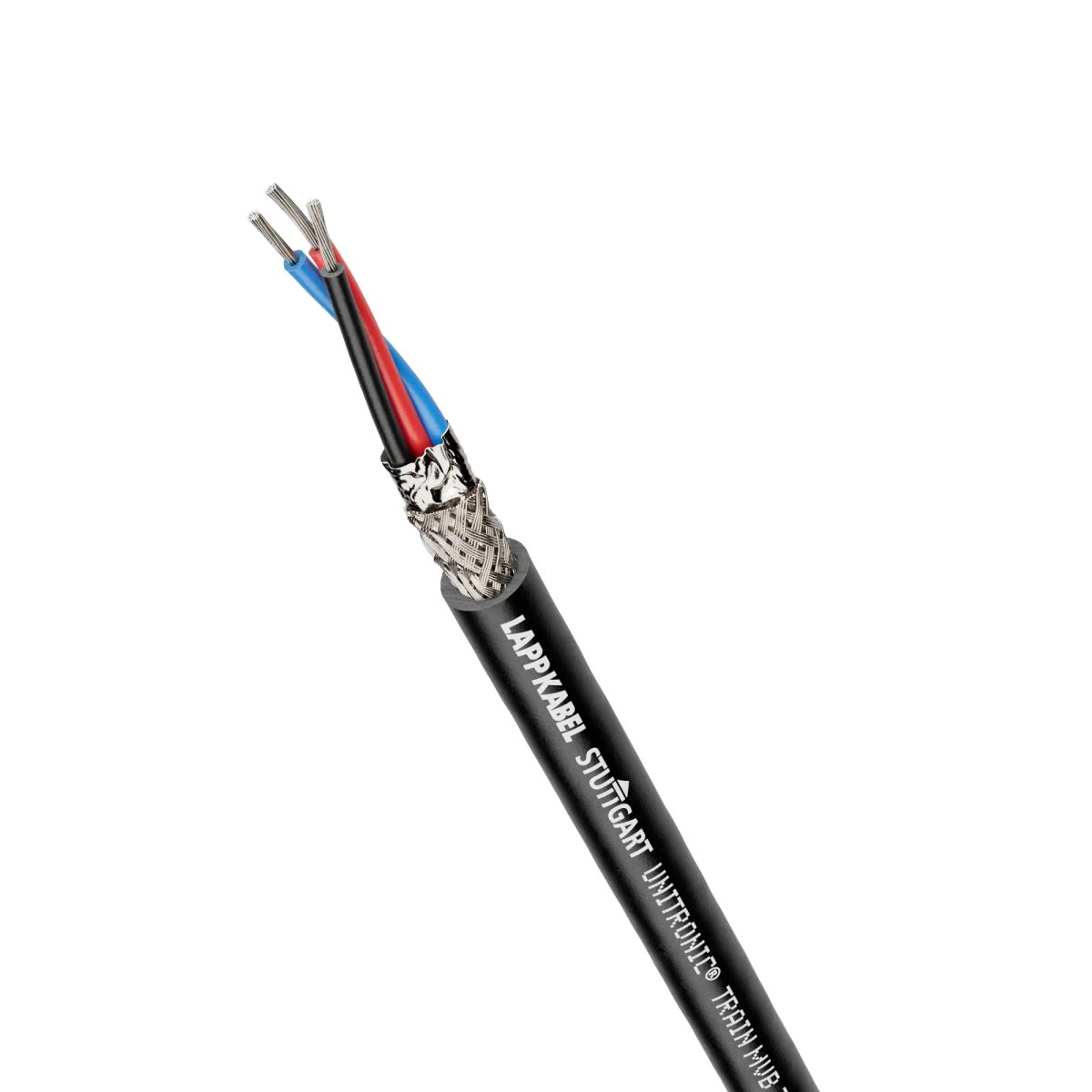

Busleitung; CAN; feste Verlegung; Nennwellenwiderstand: 120; 1X2X0.5+1X0.5; schwarz; 7.6 mm
Vorteile
- Gute chemische Beständigkeit
- Robust gegen mechanische Einflüsse in rauen Umgebungsbedingungen
- Erweiterter Temperaturbereich
- Reduzierte Brandausbreitung zum Schutz von Personen- und Sachgütern im Brandfall
- EMV optimiertes Design
Anwendungsbereiche
- Für die Verwendung in Schienenfahrzeugen und Bussen, für feste Verlegung und für Anwendungen bei denen begrenzt mit Bewegungen zu rechnen ist
- Die Kommunikationssysteme WTB (Wire Train Bus) und MVB (Multifunction Vehicle Bus) bilden das sogenannte TCN (Train Communicaton Network)
- Auch in öliger Umgebung und Bereichen mit erhöhter Umgebungstemperatur einsetzbar
- UNITRONIC® TRAIN Busleitungen sind für den Einsatz im TCN nach IEC 61375 entwickelt. MVB gemäß IEC 61375-3-1 WTB gemäß IEC 61375-2-1
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Busleitung |
| Gewicht |
71 kg/km |
| Kupferzahl |
34 kg/km |
| gültiges Feldbus oder Ethernet System |
CAN |
| Industrie Segment |
Bahntechnik |
| Zolltarifnummer |
85444995 |
Elektrische Kennwerte
| Nennwellenwiderstand |
120 Ω |
Produktaufbau
| Leiter Anzahl/Größe |
1X2X0.5+1X0.5 |
| Leiternennquerschnitt (metrisch) |
0,5 mm² |
| Führender Leiterquerschnitt |
mm² |
| Drahtzahl |
19 |
| Leitermaterial |
verzinntes Kupfer |
| Leiteraufbau |
19-drähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
3 |
| Anzahl Paare |
1 |
| Verseilart |
Sternvierer |
| Bewicklung über Verseilung |
Vliesbewicklung |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
verzinntes Kupfergeflecht |
| Bewicklung über Schirm |
Vliesbewicklung |
| Nennaussendurchmesser |
7,6 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyolefin |
| Grundmaterial der Aderisolation, Kurzform |
PO |
| Außenmantelfarbe |
schwarz |
| Außenmantelfarbe RAL Ton |
RAL 9005 |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
feste Verlegung |
| Für Dauerbiegung |
Nein |
| Für Torsionsbelastung |
Nein |
| Einsatz im Ex-Bereich |
Nein |
| Minimaler Biegeradius, festverlegt |
6 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
45,6 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
10 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
76 mm |
| Temperatur, fest verlegt |
-45 °C bis 90 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
90 °C |
| Temperatur, fest verlegt min |
-45 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| UV-beständig |
Ja |
| Ozonbeständig |
Ja |
| Säurebeständig |
Ja |
| Laugenbeständig |
Ja |
| Halogenfrei |
Ja |
| Halogenfreiheit nach |
IEC 60754-1 |
| Ölbeständig |
Ja |
| Ölbeständigkeit nach |
EN 50264-1 EM104 |
| Kraftstoffbeständig |
Ja |
| Fast Connect (FC) Kabel |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Ja |
| Brandschutz für Schienenfahrzeuge Gefährdungsstufe |
EN 45545-2 HL3 |
| Norm für Schienenfahrzeuge |
MVB nach IEC 61375-3-1 |
| Kommunikationsstandard für Bahnanwendung |
TCN nach IEC 61375 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Bus cable; CAN; Fixed installation; Nominal surge impedance: 120; 1X2X0.5+1X0.5; black; 7.6 mm
Benefits
- Good chemical resistance
- Resistant to mechanical influences in harsh environmental conditions
- Extended temperature range
- Reduced flame spreading increases the protection against damage to persons and property in the event of a fire
- EMC-optimised design
Applications
- For use in railway vehicles and buses, for fixed installations and applications where limited movement may occur
- The communication systems WTB (wire train bus) and MVB (multifunction vehicle bus) make up the so-called TCN (train communication network)
- Also applicable within oily environments and areas with increased ambient temperature
- UNITRONIC® TRAIN bus cables are designed for use in TCN acc. IEC 61375 MVB according IEC 61375-3-1 WTB according IEC 61375-2-1
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Bus cable |
| Weight |
71 kg/km |
| Copper index |
34 kg/km |
| valid fieldbus or Ethernet system |
CAN |
| Industry segment |
Rolling Stock |
| customs code |
85444995 |
Electrical parameters
| Nominal surge impedance |
120 Ω |
Product design
| Conductor number/size |
1X2X0.5+1X0.5 |
| Nominal conductor cross-section (metric) |
0.5 mm² |
| Leading conductor cross-section |
mm² |
| Number of wires |
19 |
| Conductor material |
Tin-plated copper |
| Conductor design |
19-wire |
| Including protective earth |
No |
| Number of cores |
3 |
| Number of pairs |
1 |
| Stranding type |
Star quad |
| Wrapping over stranding |
Fleece wrapping |
| Shielded |
Yes |
| Type of overall screening |
Tin-plated copper braiding |
| Wrapping over screening |
Fleece wrapping |
| Nominal outer diameter |
7.6 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyolefin |
| Core insulation basic material, short form |
PO |
| Outer sheath colour |
black |
| Cable sheath RAL colour |
RAL 9005 |
| Core identification |
Colours |
Product features
| Application area |
Fixed installation |
| For permanent bending |
No |
| For torsional load |
No |
| For use in hazardous areas |
No |
| Minimum bending radius, stationary |
6 x outer diameter |
| Minimum bending radius in mm, fixed installation |
45.6 mm |
| Minimum bending radius, occasionally flexing |
10 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
76 mm |
| Temperature, fixed installation |
-45 °C to 90 °C max. conductor temperature |
| Temperature, fixed installation max |
90 °C |
| Temperature, fixed installation min |
-45 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| UV-resistant |
Yes |
| Ozone-resistant |
Yes |
| Acid-resistant |
Yes |
| Alkali-resistant |
Yes |
| Halogen-free |
Yes |
| Halogen-free according to |
IEC 60754-1 |
| Oil-resistant |
Yes |
| Oil resistance according to |
EN 50264-1 EM104 |
| Fuel-resistant |
Yes |
| Fast Connect (FC) cable |
No |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| Fire protection tested for railway vehicles |
Yes |
| Fire protection for railway vehicles hazard level |
EN 45545-2 HL3 |
| Standard for railway vehicles |
MVB according to IEC 61375-3-1 |
| Communication standard for railway applications |
TCN according to IEC 61375 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
