MULTIBUS C-PVC 2X2X0,22 – VIOLETT

MULTIBUS C-PVC 2X2X0,22 – VIOLETT

Hersteller-Artikelnummer: 2003663 · TKD

Artikelspezifikationen

Variante	MULTIBUS – DESINA
Typ	C-PVC – VT
Abmessung	2 X 2 X 0,22
Außen-Ø [mm] nom.	7,0
Cu Index [kg/km]	29.0
Gewicht [kg/1.000]	45.0

Serieninformationen: MULTIBUS & INTERBUS 100 – 120 Ohm UL/CSA

Anwendung

MULTIBUS – als Feldbusleitung für den Einsatz in verschiedensten Feldbus-Systemen, wie DIN Messbus, BITBUS (IEEE 1118), Local Operating Network (LON), SUCOnet-P, Modulink-P, VariNet-P, FIP…
   sowie
INTERBUS – als als Fernbusleitung (Type RBC) bzw. Installationsfernbusleitung mit integrierter Stromversorgung (Type INBC) im Bereich der Fertigungsautomatisierung, für feste Verlegung & flexible Anwendungen

BESONDERHEITEN

• weitgehend beständig gegen Fette, Kühlflüssigkeiten und Schmiermittel
• ölbeständig: n. DIN EN 60811-2-1 (nur Mineralöl)
• EMV gerechte Abschirmung
• max. Leitungslänge eines Bussegments bei angegeb. Übertragungsrate:

PROFIBUS DP

FIP

93,7 kbit/s
max. 1,2km

0,5 Mbit/s
max. 400m

187,5 kbit/s
max. 1,0km

0,5 Mbit/s
max. 400m

1,5 Mbit/s
max. 200m

12,0 Mbit/s
max. 100m

HINWEISE

• RoHS-konform
• DESINA-konform (violett)
• konf. zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
• LABS-/silikonfrei (während Produktion)

AUFBAU

Leiterwerkstoff	Cu-Litze blank
Leiterklasse	0,22 mm²: 7-drähtig; 1,0 mm²: feindrähtig gem. IEC 60228 cl. 5
Aderisolationswerkstoff	BUSadern: Polyolefin, Energieadern: PVC
Aderkennung	BUSadern: nach DIN 47100, Energieadern: rt, bl, gnge
Verseilung	BUSadern zum Paar verseilt
Gesamtverseilung	(INBC) BUSelem. u. Leistungsadern verseilt
Gesamtschirm	Cu-Geflecht verzinnt
Außenmantelwerkstoff	PVC
Mantelfarbe	violett RAL 4001 (VT)

ELEKTRISCHE EIGENSCHAFTEN

Nennspannung AC IEC	BUSadern: 250 V (nicht für Starkstromzwecke); Leistungsadern: 500 V
Prüfspannung	1,5 kV
Schleifenwiderstand	max. 186 Ω/km – 0,22 mm²; max. 39,0 Ω/km – 1,0 mm²
Kapazität	max. 60 nF/km
Charakteristische Impedanz	MULTIBUS: 100 – 120 Ω; INTERBUS: 100 Ω +/- 15 Ω

MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN

Min. Biegeradius fest	7,5 x d
Min. Biegeradius bewegt	15 x d

THERMISCHE EIGENSCHAFTEN

Betriebstemp. fest min./max. [°C]	– 40 °C / +80 °C
Betriebstemp. bewegt min/max [°C]	– 10 °C / +70 °C

Herstellerdokumente

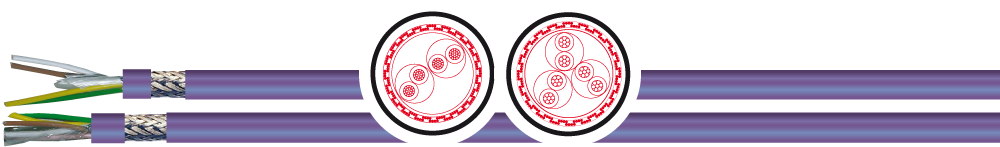

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
