EIB/KNX BUS (ST)-PVC Eca 2X2X0,8 – GRÜN
Hersteller-Artikelnummer: 2003702 · TKD
Artikelspezifikationen
| Variante | EIB/KNX BUS PVC |
|---|---|
| Typ | (St)-PVC – GN |
| Abmessung | 2 X 2 X 0,8 |
| Außen-Ø [mm] nom. | 6,2 |
| Cu Index [kg/km] | 22.0 |
| Gewicht [kg/1.000] | 64.0 |
Serieninformationen: EIB/KNX BUS 75 Ohm
Anwendung
als Busleitung für EIB/KNX Systeme, im Bereich der intelligenten Gebäudeautomatisierung (z.B. Bewegungsmelder, Beleuchtung, Heizung/Klima/Lüftung, Zeiterfassungssysteme, Jalousien, etc.) sowie als MSR-Leitung in Starkstromanlagen.
Geeignet für die feste Verlegung auf und unter Putz sowie in Rohren & Installationskanälen, in trockenen, feuchten & nassen Räumen, jedoch nicht im Freien ohne UV-Schutz.
Standard gem KNX-Spez.: EN 50090-2-1 & EN 50090-2-2
BESONDERHEITEN
- TKD EIB/KNX-Leitungen werden mit erhöhter Prüfspannung (4 kV) geprüft.
Die Leitungen dürfen ohne Einschränkungen neben Starkstromleitungen verlegt
werden bzw. diese berühren. - YCYM – Standard Bezeichnung in Deutschland für so genanntes KNX Kabel mit
Prüfspannung 4kV und entspricht unserer Type: EIB/KNX BUS (St)-PVC - EMV gerechte Abschirmung
HINWEISE
- RoHS-konform
- LABS-/silikonfrei (bei Produktion)
- konf. zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- FRNC: Flame Retardant Non Corrosive, halogenfrei
- EIB/KNX – das Gebäudesystem KNX hieß ursprünglich „Europäischer Installationsbus“ (abgekürzt EIB)
AUFBAU
| Leiterwerkstoff | Cu-Leiter blank |
|---|---|
| Leiterklasse | Ø 0,8 mm: solid |
| Aderisolationswerkstoff | PVC bzw. halogenfreier Compound |
| Aderkennung | rot-schwarz, weiß-gelb |
| Verseilung | Adern zum Sternvierer verseilt |
| Gesamtschirm | alu-kasch. Folie, mit darunter liegendem verz. Beidraht |
| Außenmantelwerkstoff | PVC bzw. halogenfreier Compound |
| Mantelfarbe | grün RAL 6018 (GN) |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | 300 V (nicht für Starkstromzwecke) |
|---|---|
| Prüfspannung | Ader/Mantel: 4 kV |
| Schleifenwiderstand | max. 73,2 Ω/km |
| Isolationswiderstand | min. 100 MΩ x km |
| Kapazität | max. 100 nF/km |
| Charakteristische Impedanz | nom. 75 Ω/km |
| Kopplung | max. 200 pF/km |
EIGENSCHAFTEN IM BRANDFALL
| Halogenfrei | nach IEC 60754-1 (FRNC Typen) |
|---|---|
| Brandverhalten | flammwidrig nach IEC 60332-1-2 |
Herstellerdokumente

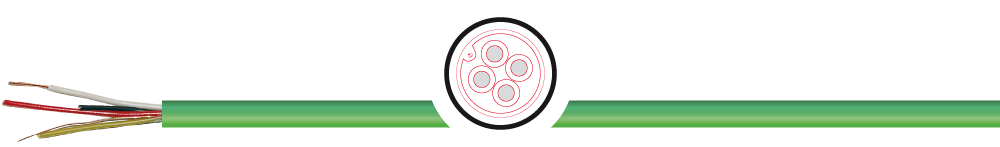

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
