IND. ETHERNET FRNC FC C-H Cat. 6A 4X2XAWG26/7 – GRÜN
Hersteller-Artikelnummer: 2003752 · TKD
Artikelspezifikationen
| Variante | INDUSTRIAL ETHERNET – FRNC |
|---|---|
| Typ | FC C-H SF/UTP 6A – GN |
| Abmessung | 4 X 2 X AWG 26/7 |
| Außen-Ø [mm] nom. | 7,0 |
| Cu Index [kg/km] | 31.0 |
| Gewicht [kg/1.000] | 60.0 |
Serieninformationen: INDUSTRIAL ETHERNET Cat.5e – Cat.7A UL/CSA
Anwendung
als Datenleitung zur Übertragung digitaler und analoger Signale für Industrial Ethernet, ICT-Netzanwendungen sowie in PROFINET-Systemen. Geeignet für feste Verlegung & bedingt flexible Anwendungen, in rauer industrieller Umgebung zur Maschinen-, Geräte- und Schaltschrank-Verdrahtung.
Standard gem. Industrial Ethernet-Spez. & gem. den Forderungen für industrielle Sekundär- & Tertiärverkabelung: EN 50173, ISO/IEC 11801, ISO/IEC 24702, TIA/EIA 568, TSB36, EN 50288, IEC 61156-5/-6
BESONDERHEITEN
- weitgehend beständig gegen Fette, Kühlflüssigkeiten und Schmiermittel
- ölbeständig: n. DIN EN 60811-2-1 (PVC nur Mineralöl)
- UV-beständig: PUR; FEP; PVC & CMG Typen
- optimierte EMV gerechte Abschirmung
- 4 paarig: 10/100/1000Mbit/s (Cat.5e,6) & 10Gbit/s (Cat.6A,7,7A) für Industrial Ethernet
- HF-Eigenschaften Cat.5e,6,6A,7 & 7A nach
IEC 61156-5 (eindrähtig) bzw. IEC 61156-6 (7-drähtig) - max. Leitungslänge bei oben angegeb. Übertragungsrate:
100m (eindrähtig) & 85m (7-drähtig) - flammwidrig & geprüft gemäß UN/ECE-R 118.02
HINWEISE
- RoHS-konform
- LABS-/silikonfrei (bei Produktion)
- konf. zur 2014/35/EU-Richtlinie (“Niederspannungsrichtlinie“) CE
- FRNC: Flame Retardant Non Corrosive, halogenfrei
- FC-Type mit ‚fast-connect‘-Kabelaufbau
- 7-drähtig: für Patchkabel-Anwendungen (max. 60m)
AUFBAU
| Leiterwerkstoff | Cu-Draht bzw. Cu-Litze blank |
|---|---|
| Leiterklasse | eindrähtig bzw. 7-drähtig |
| Aderisolationswerkstoff | Polyolefin bzw. geschäumtes Polyolefin oder FEP |
| Aderkennung | wsbl-bl, wsor-or, wsgn-gn, wsbr-br (FTP-Ausführung auch ohne Ringung möglich – weiße Ader) |
| Gesamtverseilung | Adern zu Paaren verseilt |
| Schirmung | SF/UTP: Gesamtschirm – Cu-Geflecht verz. über folienkasch. Alufolie, Metallseite außen, Bed. 100%; S/FTP: Gesamtschirm – Cu-Geflecht verz. & Paarschirm – folienkasch. Alufolie; S/UTP: Gesamtschirm – Cu-Geflecht verz. |
| Gesamtschirm | Cu-Geflecht verz. über folienkasch. Alufolie, Metallseite außen, Bed. 100% |
| Außenmantelwerkstoff | PVC, halogenfreies Compound, PUR oder FEP |
| Mantelfarbe | grün RAL 6018 (GN) |
ELEKTRISCHE EIGENSCHAFTEN
| Nennspannung AC IEC | 125 V (nicht für Starkstromzwecke) |
|---|---|
| Schleifenwiderstand | max.115,0Ω/km – AWG22; max.146,2Ω/km – AWG23; max.187,6 Ω/km – AWG24/1; max.175,2 Ω/km – AWG24/7; max.280,0 Ω/km – AWG26 |
| Kapazität | nom. 48 nF/km |
| Charakteristische Impedanz | 100 Ω ± 15 Ω |
| Übertragungsrate | Cat.5e,6 bis 1.024Mbit/s | Cat.6A,7,7A bis 10Gbit/s. |
MECHANISCHE & DYNAMISCHE EIGENSCHAFTEN
| Min. Biegeradius fest | 8 x d |
|---|---|
| Min. Biegeradius bewegt | 15 x d |
THERMISCHE EIGENSCHAFTEN
| Betriebstemp. fest min./max. [°C] | PVC & PUR: -40 °C / +80 °C | FRNC: -25 °C / +80 °C | FEP: -50 °C / +180 °C (kurzzeitig +205 °C) |
|---|---|
| Betriebstemp. bewegt min/max [°C] | PVC: -10 °C / +70 °C | PUR: -30 °C / +70 °C |
EIGENSCHAFTEN IM BRANDFALL
| Halogenfrei | nach IEC 60754-1 (FRNC Typen) |
|---|---|
| Brandverhalten | PVC CMG: IEC 60332-3-24, FT4 | PUR CMX: IEC 60332-1-2, VW-1 | CM: IEC 60332-3-24, UL Flame Exposure (UL 1685/CSA) | FRNC: IEC 60332-1-2 |
Herstellerdokumente

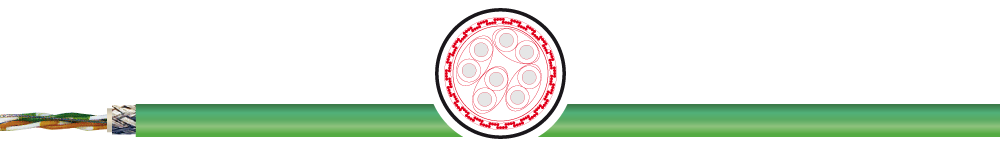

Serienabbildung. Abmessungen und Ausführung gemäß Artikelangaben. Technische Gewichte je Leitungslänge sind Herstellerangaben.
