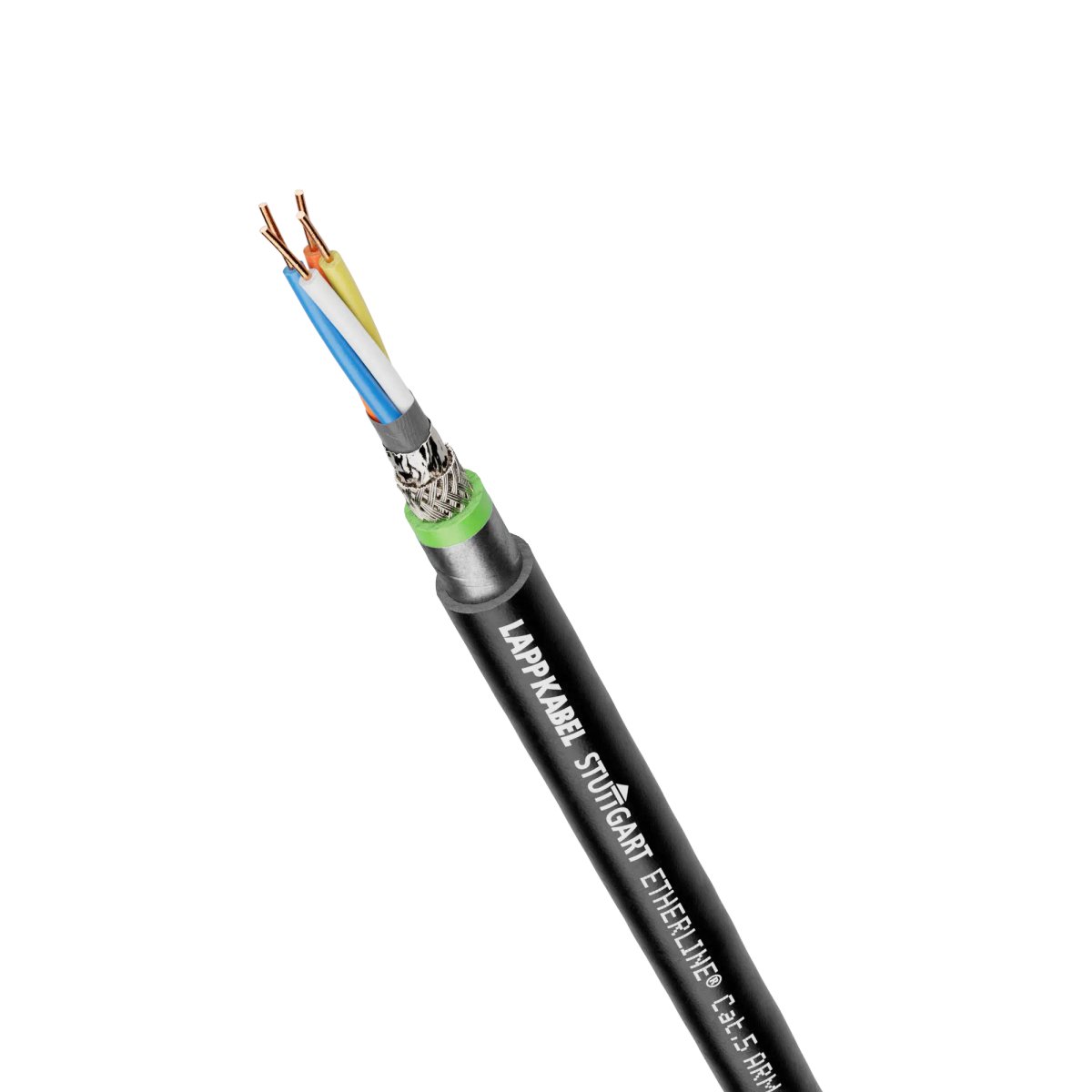

Ethernet-Leitung; feste Verlegung; ETHERNET/IP, EtherCAT; PROFINET® Anwendung: Typ A; Cat.5e; SF/UTP; PE; schwarz
Vorteile
- Schneller Informationsaustausch durch Ethernet-Technologie.
- Cat.5e-Performance bis 100 Mbit/s.
- Zur Übertragung analoger und digitaler Signale im Frequenzbereich bis 100 MHz.
- Mit 2-lagiger Stahlband-Armierung für erhöhten Nagetierschutz.
- Der „Fast Connect“-Aufbau samt Innenmantel und Trennkreuz verkürzt die Konfektionszeit der Leitung erheblich, da die aufwändige Entfernung der Paarschirmung entfällt. Zudem bietet er eine unverminderte Abschirmung der Aderpaare untereinander.
- Zusätzlicher Schutz vor elektromagnetischer Störung durch doppelte Gesamtschirmung aus aluminiumkaschierter Folie und Kupferabschirmgeflecht mit hohem Bedeckungsgrad (SF/UTP).
Anwendungsbereiche
- Für den Einsatz im PROFINET-Netzwerk (Typ C), fest verlegt.
- Im Außenbereich direkt erdverlegbar, ohne Schutzschlauch.
Technische Daten
Allgemeine Informationen
| Marke |
ETHERLINE® |
| Produkttyp |
Ethernet-Leitung |
| Gewicht |
124 kg/km |
| Kupferzahl |
30.4 kg/km |
| gültiges Feldbus oder Ethernet System |
ETHERNET/IP; EtherCAT |
| Zolltarifnummer |
85444995 |
Elektrische Kennwerte
| Nennspannung |
48 V AC rms nach IEC |
| Bemessungsspannung Ader zu Ader |
50 V AC rms nach IEC |
| Maximale Betriebsspannung (nicht für Energieübertragung) |
125 V |
| Prüfspannung Ader/Ader |
2 kV |
| Prüfspannung Ader/Schirm |
2 kV |
| Unterstützt Power over Ethernet |
IEEE 802.3af (PoE); IEEE 802.3at (PoE+) |
| Trennungsklasse nach EN 50174-2 |
D |
| Schleifenwiderstand bei 20°C |
124 Ω/km |
| Nennwellenwiderstand |
100 Ω |
| Mögliche Übertragungsgeschwindigkeit |
100 Mbit/s |
| Signalausbreitungsgeschwindigkeit (nom.) |
0,67 c |
Produktaufbau
| Leiter Anzahl/Größe |
1x4x22/1AWG |
| Leiternennquerschnitt (AWG) |
22 AWG |
| Leiternenndurchmesser (mm) |
0,65 mm |
| Führender Leiterquerschnitt |
AWG |
| Drahtzahl |
1 |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
eindrähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
4 |
| Anzahl Paare |
2 |
| Verseilart |
Sternvierer |
| Bewicklung über Verseilung |
Kunststofffolie |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
alukaschierte Kunststofffolie; verzinntes Kupfergeflecht |
| Kurzform Schirmung |
SF/UTP |
| Optischer Bedeckungsgrad des Schirmgeflechts Gesamtschirm |
85 % |
| Mit Bewehrung |
Ja |
| Mit Nagetierschutz |
Ja |
| Nenndurchmesser der Ader |
1,5 mm |
| Min. Aussendurchmesser |
8,8 mm |
| Nennaussendurchmesser |
9,3 mm |
| Max. Aussendurchmesser |
9,8 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyethylen |
| Grundmaterial der Aderisolation, Kurzform |
PE |
| Grundmaterial des Innenmantels |
Polyvinylchlorid |
| Grundmaterial des Innenmantels Kurzform |
PVC |
| Grundmaterial des Außenmantels |
Polyethylen |
| Grundmaterial des Außenmantels, Kurzform |
PE |
| Außenmantelfarbe |
schwarz |
| Außenmantelfarbe RAL Ton |
RAL 9005 |
| Aderidentifizierung |
Farben |
| Ader Farbcode |
PROFINET Farbcode Sternvierer |
Produkteigenschaften
| Einsatzgebiet |
feste Verlegung |
| PROFINET® Anwendung |
Typ A |
| Für Dauerbiegung |
Nein |
| Erdverlegbar |
im Kabelgraben; im Schutzrohr |
| Für Torsionsbelastung |
Nein |
| Trommelbar |
Nein |
| Minimaler Biegeradius, festverlegt |
10 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
98 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
15 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
147 mm |
| Temperatur, fest verlegt |
-40 °C bis 70 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
70 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Temperatur, gelegentlich bewegt |
-20 °C bis 60 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
60 °C |
| Temperatur, gelegentlich bewegt min |
-20 °C |
| Montagetemperatur min. |
-20 °C |
| Montagetemperatur max. |
60 °C |
| Flammwidrig |
Nein |
| UV-beständig |
Ja |
| UV-beständig nach |
EN 50525-1 (Leitungen mit schwarzem Mantel sind für dauerhaften Einsatz im Freien geeignet) |
| Halogenfrei |
Nein |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Adhäsionsarme Manteloberfläche |
Ja |
| Ethernet Kabel Kategorie |
Cat.5e |
| Fast Connect (FC) Kabel |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| TÜV zertifiziert |
Nein |
| DNV zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
- PROFINET® ist ein eingetragenes Warenzeichen der PNO (PROFIBUS Nutzerorganisation).
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Ethernet cable; Fixed installation; ETHERNET/IP, EtherCAT; PROFINET® application: Type A; Cat.5e; SF/UTP; PE; black
Benefits
- Fast information exchange through Ethernet technology.
- Cat. 5e performance up to 100 Mbit/s.
- For transmission of analogue and digital signals in the frequency range up to 100 MHz.
- With 2-layer steel tape armouring for increased rodent protection.
- The „Fast Connect“ design, including inner sheath and cross separator, significantly reduces the cable assembly time, by eliminating the time-consuming removal of the pair shielding. It also provides undiminished shielding of the core pairs.
- Additional protection against electromagnetic interference thanks to double overall shielding made of aluminium-laminated foil and copper stranded shielding with a high degree of coverage (SF/UTP).
Applications
- For use in the PROFINET network (type C), fixed installation.
- Suitable for direct underground installation outdoors, without protective conduit.
Technical specifications
General information
| Brand |
ETHERLINE® |
| Product type |
Ethernet cable |
| Weight |
124 kg/km |
| Copper index |
30.4 kg/km |
| valid fieldbus or Ethernet system |
ETHERNET/IP; EtherCAT |
| customs code |
85444995 |
Electrical parameters
| Nominal voltage |
48 V AC rms according to IEC |
| Rated voltage core to core |
50 V AC rms according to IEC |
| Maximum operating voltage (not for power transmission) |
125 V |
| Test voltage core/core |
2 kV |
| Test voltage core/screening |
2 kV |
| Supports Power over Ethernet |
IEEE 802.3af (PoE); IEEE 802.3at (PoE+) |
| Segregation class according to EN 50174-2 |
D |
| Loop resistance at 20°C |
124 Ω/km |
| Nominal surge impedance |
100 Ω |
| Possible data transmission rates |
100 Mbit/s |
| Signal propagation speed (nom.) |
0.67 c |
Product design
| Conductor number/size |
1x4x22/1AWG |
| Nominal conductor cross-section (AWG) |
22 AWG |
| Nominal conductor diameter (mm) |
0.65 mm |
| Leading conductor cross-section |
AWG |
| Number of wires |
1 |
| Conductor material |
Bare copper |
| Conductor design |
solid conductor |
| Including protective earth |
No |
| Number of cores |
4 |
| Number of pairs |
2 |
| Stranding type |
Star quad |
| Wrapping over stranding |
Plastic film |
| Shielded |
Yes |
| Type of overall screening |
Aluminium-laminated plastic foil; Tin-plated copper braiding |
| Shielding, short form |
SF/UTP |
| Optical degree of coverage of the stranded screening, overall screen |
85 % |
| With armouring |
Yes |
| With rodent protection |
Yes |
| Nominal core diameter |
1.5 mm |
| Min. outer diameter |
8.8 mm |
| Nominal outer diameter |
9.3 mm |
| Max. outer diameter |
9.8 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyethylene |
| Core insulation basic material, short form |
PE |
| Basic material of inner sheath |
Polyvinylchloride |
| base material inner sheath shortname |
PVC |
| Basic material of outer sheath |
Polyethylene |
| Basic material of outer sheath, short form |
PE |
| Outer sheath colour |
black |
| Cable sheath RAL colour |
RAL 9005 |
| Core identification |
Colours |
| Conductor colour code |
PROFINET Color code star quad |
Product features
| Application area |
Fixed installation |
| PROFINET® application |
Type A |
| For permanent bending |
No |
| Suitable for underground installation |
in cable trench; in protective cable conduit |
| For torsional load |
No |
| Windable |
No |
| Minimum bending radius, stationary |
10 x outer diameter |
| Minimum bending radius in mm, fixed installation |
98 mm |
| Minimum bending radius, occasionally flexing |
15 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
147 mm |
| Temperature, fixed installation |
-40 °C to 70 °C max. conductor temperature |
| Temperature, fixed installation max |
70 °C |
| Temperature, fixed installation min |
-40 °C |
| max. conductor temperature, occasionally moved |
-20 °C to 60 °C max. conductor temperature |
| Temperature, occasionally moved max |
60 °C |
| Temperature, occasionally moved min |
-20 °C |
| Installation temperature min. |
-20 °C |
| Max. assembly temperature |
60 °C |
| Flame-retardant |
No |
| UV-resistant |
Yes |
| UV-resistant according to |
EN 50525-1 (cables with a black sheath are suitable for permanent outdoor use) |
| Halogen-free |
No |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Low-adhesive sheath surface |
Yes |
| Ethernet cable category |
Cat.5e |
| Fast Connect (FC) cable |
No |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| TÜV certified |
No |
| DNV-certified |
No |
| Ecolab certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
- PROFINET® is a registered trademark of PNO (PROFIBUS user organisation).
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
