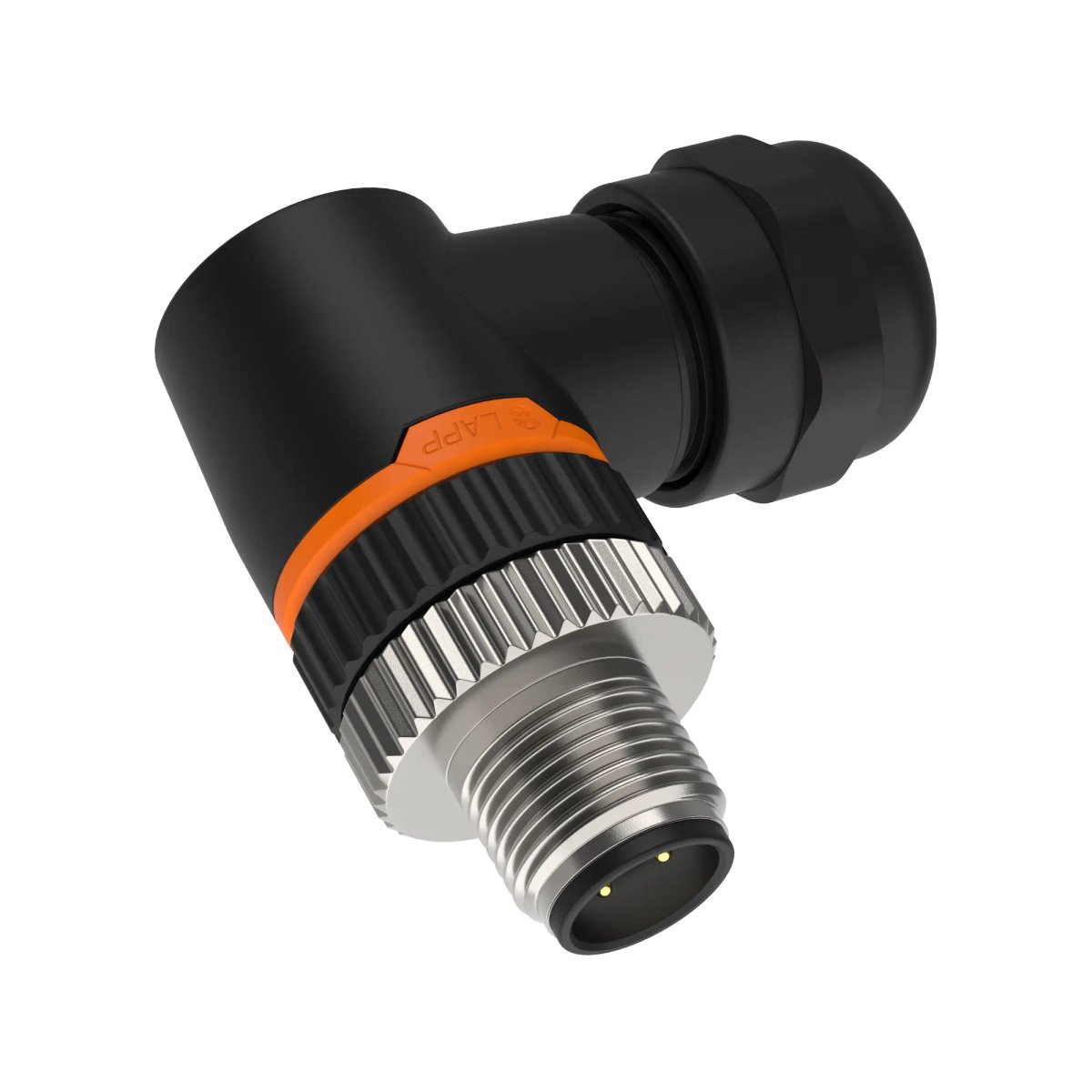

Rundsteckverbinder; M 12 (D-kodiert); Stecker; gewinkelt (90 °)
Vorteile
- Hohe Stabilität durch schlagfestes Polyamid oder Metallgehäuse aus Zinkdruckguss.
- Servicefreundlicher Schraubanschluss erlaubt die Konfektionierung ohne spezielles Werkzeug und eignet sich für wieder lösbare Verbindungen.
- Steckverbinder mit Metallgehäuse besitzen eine elektrisch leitende Beschichtung. Sie bieten optimalen Schutz vor elektromagnetischer Störung (EMV) und leiten Störsignale niederohmig ab (artikelabhängig).
- Im gesteckten Zustand kann Schutzart IP 67 erreicht werden.
- UL-Zertifizierung gemäß Technischen Daten (artikelabhängig) ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
- In verschiedenen Bauformen erhältlich.
Anwendungsbereiche
- Universell einsetzbar an Maschinenschnittstellen für viele Anwendungen zur Daten- und Signalübertragung.
- Für Ethernet-Anwendungen 100BASE-TX (bis zu 100 Mbit/s) gemäß IEEE 802.3.
- Geschirmte Steckverbinder mit Metallgehäuse eignen sich speziell für Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist.
- Gute Öl- und chemische Beständigkeit.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Rundsteckverbinder |
| Gewicht |
0.02 kg |
| Verpackungseinheit (VPE) |
1 |
| Zolltarifnummer |
85444290 |
Elektrische Kennwerte
| Bemessungsstoßspannung |
2.5 kV AC rms / DC nach IEC 61984 |
| Bemessungsspannung |
250 V AC rms / DC nach IEC |
| Bemessungsstrom |
4 A nach IEC |
Produktaufbau
| Geschirmt |
Nein |
| Zugentlastung mit |
Kabelverschraubung |
| Anzahl der Kontakte |
4 |
| Art der Verriegelung |
Schraubverriegelung |
| Gewindegröße |
M 12 |
| Bauform des Steckergehäuses |
gewinkelt |
| Kodiert |
Ja |
| Mit Gewinde |
Ja |
| Format des Steckers |
M 12 |
| Steckverbindertyp |
Stecker |
| Art der Kodierung |
D-kodiert |
| Winkel des Steckergehäuses |
90 ° |
| EMV Abschirmung |
Nein |
| Für Kabelaußendurchmesser min. |
4 mm |
| Für Kabelaußendurchmesser max. |
8 mm |
| Anschließbarer Aderdurchmesser min. (mm) |
0,64 mm |
| Anschließbarer Aderdurchmesser max. (mm) |
1,02 mm |
| Wiederverwendbar |
Ja |
| Konfektionierungsart |
feldkonfektionierbar |
| Anschlussart Leiter |
Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig min. (AWG) |
22 AWG |
| Anschließbarer Leiterquerschnitt eindrähtig max. (AWG) |
18 AWG |
| Anschließbarer Leiterquerschnitt feindrähtig min. (AWG) |
22 AWG |
| Anschließbarer Leiterquerschnitt feindrähtig max. (AWG) |
18 AWG |
| Anschließbarer Leiterquerschnitt feinstdrähtig min. (AWG) |
22 AWG |
| Anschließbarer Leiterquerschnitt feinstdrähtig max. (AWG) |
18 AWG |
| Basismaterial Gehäuse |
Polyamid |
| Basismaterial Gehäuse Kurzform |
PA |
| Material Kontakt |
Kupferlegierung |
| Material Kontaktbeschichtung |
vergoldet |
| Material Kontaktbeschichtung Kurzform |
Au |
| Gehäusefarbe |
schwarz |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
100 |
| Verschmutzungsgrad |
3 |
| Betriebstemperatur min. |
-25 °C |
| Betriebstemperatur max. |
85 °C |
| UV-beständig |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| Produktnorm nach IEC |
M12 nach IEC 61076-2-101 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Circular connector; M 12 (D-coded); Plug; Angled (90 °)
Benefits
- High stability thanks to impact-resistant polyamide or die-cast zinc metal housing.
- The service-friendly screw connection makes assembly possible without a special tool, and is suitable for connections which need to be detached again.
- Connectors with metal housings have an electrically conductive coating. They offer optimum protection against electromagnetic interference (EMC) and dissipate interference signals with low impedance (depending on the item).
- When connected, protection class IP 67 can be achieved.
- UL certification in accordance with the technical data (article dependent) allows the product to be used on the North American market.
- Available in different designs.
Applications
- Can be used universally on machine interfaces for many applications in data and signal transmission.
- For Ethernet applications 100BASE-TX (up to 100 Mbit/s) according to IEEE 802.3.
- Shielded connectors with metal housings are particularly suitable for environments where electromagnetic compatibility (EMC) is required.
- Good oil and chemical resistance.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Circular connector |
| Weight |
0.02 kg |
| Delivery Unit |
1 |
| customs code |
85444290 |
Electrical parameters
| Rated impulse voltage |
2.5 kV AC rms / DC according to IEC 61984 |
| Rated voltage |
250 V AC rms / DC according to IEC |
| Rated current |
4 A according to IEC |
Product design
| Shielded |
No |
| Strain relief due to |
Cable gland |
| Number of contacts |
4 |
| Locking type |
Screw lock |
| Thread size |
M 12 |
| Connector housing design |
Angled |
| Coded |
Yes |
| With thread |
Yes |
| Connector format |
M 12 |
| Connector type |
Plug |
| Coding type |
D-coded |
| Connector housing angle |
90 ° |
| EMC shielding |
No |
| For min. cable outer diameter |
4 mm |
| For max. cable outer diameter |
8 mm |
| Min. connectable conductor cross-section (mm) |
0.64 mm |
| Max. connectable conductor cross-section (mm) |
1.02 mm |
| Reusable |
Yes |
| Assembly type |
Field configurable |
| Conductor connection type |
Screw connection |
| Min. connectable conductor cross section solid conductor (AWG) |
22 AWG |
| Max. connectable conductor cross section solid-conductor (AWG) |
18 AWG |
| Min. connectable conductor cross-section fine-wire (AWG) |
22 AWG |
| Max. connectable conductor cross-section fine-wire (AWG) |
18 AWG |
| Min. connectable conductor cross section extra-fine-wire (AWG) |
22 AWG |
| Max. connectable conductor cross-section extra-fine wire (AWG) |
18 AWG |
| Housing base material |
Polyamide |
| Housing base material, short form |
PA |
| Contact material |
Copper alloy |
| Contact coating material |
Gold-plated |
| Contact coating material, short form |
Au |
| Housing colour |
black |
Product features
| Min. number of insertion cycles |
100 |
| Pollution degree |
3 |
| Operating temperature min. |
-25 °C |
| Operating temperature max. |
85 °C |
| UV-resistant |
No |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| Product standard according to IEC |
M12 according to IEC 61076-2-101 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
