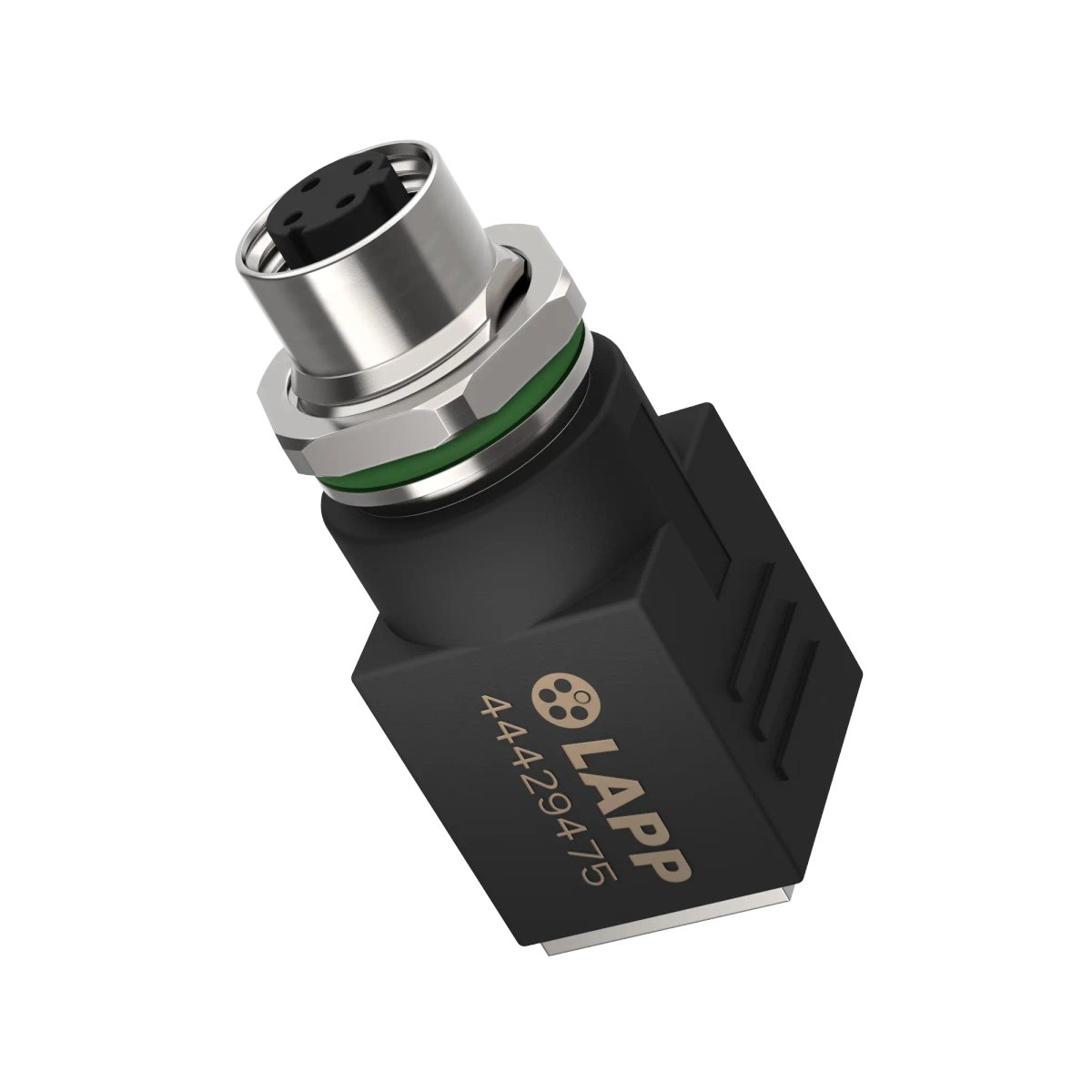

Schaltschrankdurchführung; Ethernet; Cat.5; M 12, RJ 45 (D-kodiert);; Buchse; gerade (180 °)
Vorteile
- Ermöglicht den einfachen Übergang von M12 zu RJ45.
- Im gesteckten Zustand kann auf der M12-Seite Schutzart IP 67 erreicht werden.
- Die M12-Buchse ist D-kodiert oder X-kodiert erhältlich.
- Für platzsparenden Kabelabgang eignet sich die gewinkelte Form des Steckverbinders.
Anwendungsbereiche
- Als Schaltschrankdurchführung vorgesehen, um eine M12-Verbindung mit einem RJ45-Patchkabel zu verbinden.
- Zur Verwendung mit konfektionierten Datenleitungen (M12D- oder M12X-Steckverbinder).
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Schaltschrankdurchführung |
| Gewicht |
0.07 kg |
| gültiges Feldbus oder Ethernet System |
Ethernet |
| Zolltarifnummer |
85366990 |
Elektrische Kennwerte
| Bemessungsspannung |
250 V AC rms / DC nach (Herstellerangabe) |
| Bemessungsstrom |
4 A nach (Herstellerangabe) |
| Durchgangswiderstand max. |
10 mΩ |
Produktaufbau
| Geschirmt |
Nein |
| Anzahl der Kontakte |
4 |
| Staubschutzkappe |
Nein |
| Gesamtlänge |
49 mm |
| Gesamtbreite |
19,7 mm |
| Gesamthöhe |
19,7 mm |
| Gewindeart |
metrisch |
| Gewindegröße |
M 12 |
| Ausführung des Gehäuses |
Schaltschrankdurchführung |
| Bauform des Steckergehäuses |
gerade |
| Kodiert |
Ja |
| Mit Gewinde |
Ja |
| Format des Steckers |
M 12; RJ 45 |
| Steckverbindertyp |
Buchse |
| Art der Kodierung |
D-kodiert |
| Winkel des Steckergehäuses |
180 ° |
| Schirmkontaktierung |
Nein |
| Wiederverwendbar |
Ja |
| Konfektionierungsart |
montiert |
| Anschlussart Leiter |
Schraubverriegelung |
| Basismaterial Gehäuse |
Polyvinylchlorid |
| Basismaterial Gehäuse Kurzform |
PVC |
| Farbe |
schwarz |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
100 |
| IP-Schutzart |
IP 67; IP 20 |
| Verschmutzungsgrad |
2 |
| Betriebstemperatur min. |
-25 °C |
| Betriebstemperatur max. |
80 °C |
| UV-beständig |
Nein |
| Ethernet Kabel Kategorie |
Cat.5 |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Control cabinet bushing; Ethernet; Cat.5; M 12, RJ 45 (D-coded);; Socket; Straight (180 °)
Benefits
- Enables easy transition from M12 to RJ45.
- When connected, protection class IP 67 can be achieved on the M12 side.
- The M12 socket is available D-coded or X-coded.
- The angled shape of the connector is suitable for a space-saving cable outlet.
Applications
- Designed as a control cabinet feed-through for connecting an M12 connection to an RJ45 patch cable.
- For use with assembled data cables (M12D or M12X connector).
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Control cabinet bushing |
| Weight |
0.07 kg |
| valid fieldbus or Ethernet system |
Ethernet |
| customs code |
85366990 |
Electrical parameters
| Rated voltage |
250 V AC rms / DC according to (manufacturer specifications) |
| Rated current |
4 A according to (manufacturer specifications) |
| Max. contact resistance |
10 mΩ |
Product design
| Shielded |
No |
| Number of contacts |
4 |
| Dust protection cap |
No |
| Total length |
49 mm |
| Overall width |
19.7 mm |
| Overall height |
19.7 mm |
| Thread type |
Metric |
| Thread size |
M 12 |
| Housing variant |
Control cabinet bushing |
| Connector housing design |
Straight |
| Coded |
Yes |
| With thread |
Yes |
| Connector format |
M 12; RJ 45 |
| Connector type |
Socket |
| Coding type |
D-coded |
| Connector housing angle |
180 ° |
| Shield contact |
No |
| Reusable |
Yes |
| Assembly type |
Assembled |
| Conductor connection type |
Screw lock |
| Housing base material |
Polyvinylchloride |
| Housing base material, short form |
PVC |
| Colour |
black |
Product features
| Min. number of insertion cycles |
100 |
| IP protection rating |
IP 67; IP 20 |
| Pollution degree |
2 |
| Operating temperature min. |
-25 °C |
| Operating temperature max. |
80 °C |
| UV-resistant |
No |
| Ethernet cable category |
Cat.5 |
Certifications and standards
| CE marking |
No |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
